LM6规格C接口工业镜头结构设计

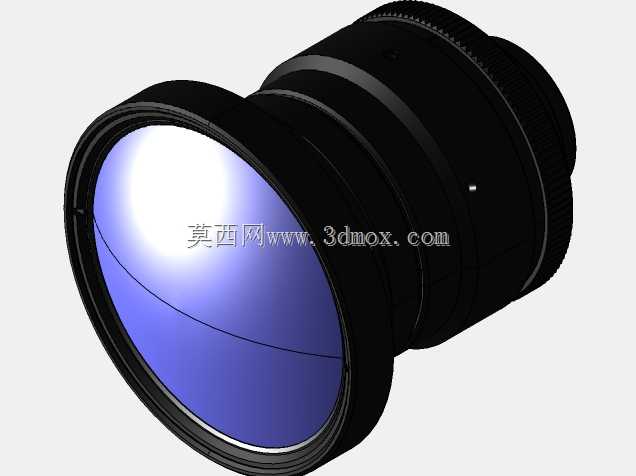

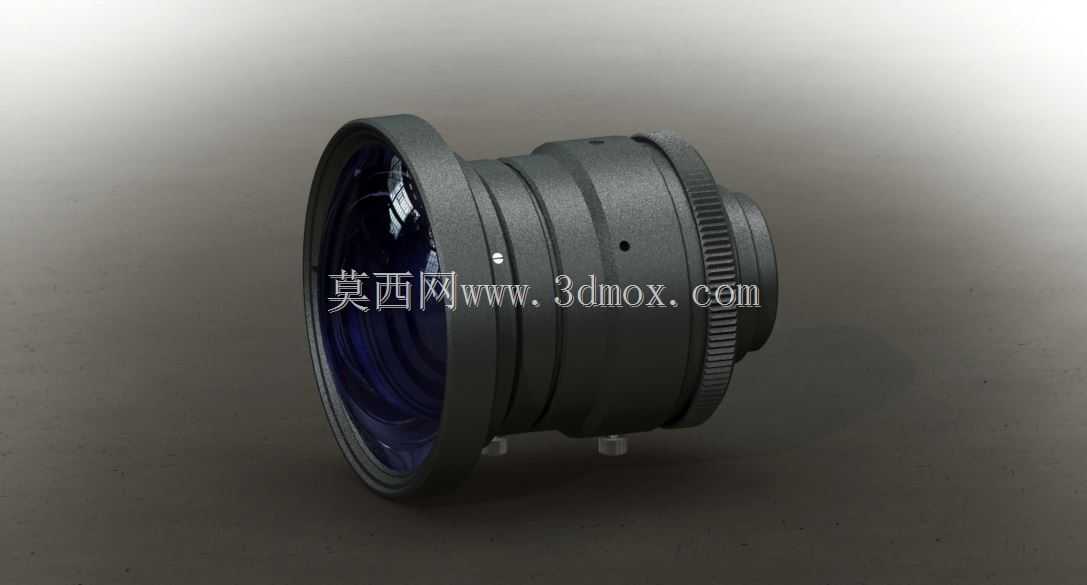

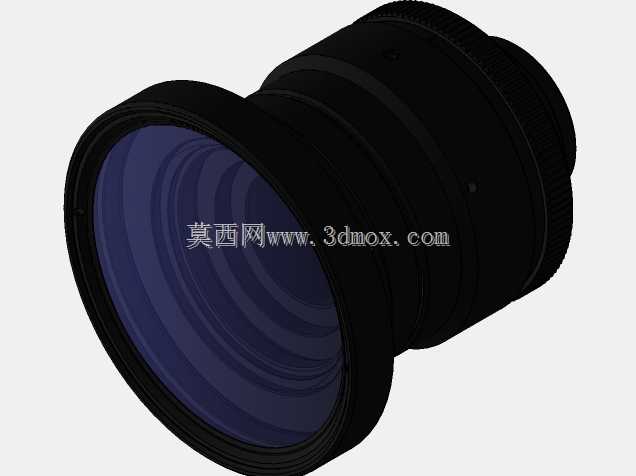

这款C接口镜头的结构设计，核心围绕工业视觉检测场景的实际使用需求展开，在做三维结构搭建时，首先要匹配标准C接口的安装规范，保证接口端面到成像面的法兰距严格符合通用标准，能直接适配绝大多数工业面阵相机，不需要额外增加转接调整环，减少现场安装的适配工作量。镜头整体采用多组镜片同轴装配结构，镜筒主体做了阶梯式的外径设计，靠近前端入光口的位置做了加宽的镜圈，既可以容纳大口径的前组镜片保证通光量，也能预留标准滤镜的安装螺纹位，方便现场根据检测环境搭配偏振镜、减光镜等外置光学配件。镜身中部的调焦环做了细密的周向滚花设计，滚花的齿距和深度经过反复调整，保证戴薄劳保手套操作时也能获得足够的摩擦力，不会出现调焦打滑的情况，调焦行程的阻尼做了均匀化设计，全程转动没有卡顿或松旷的段落感，调焦到位后不会因为设备运行的轻微震动出现焦点偏移。镜筒侧壁预留的小尺寸定位孔，是用来安装紧定螺钉的，在调焦、光圈调整到位后，可以通过紧定螺钉锁定调节环的位置，适配长时间连续运行的自动化检测工位，避免长期运行后参数漂移。从安装边界来看，镜头尾部的外螺纹完全符合C接口的标准尺寸，安装时不需要额外避让周边的相机固定结构，镜身的最大外径控制在合理范围内，当多相机并排安装做多角度检测时，相邻镜头之间不会出现结构干涉，能满足紧凑空间内的多工位视觉布局需求。设计过程中对镜筒的同轴度做了重点管控，每一节镜筒的配合台阶都做了严格的公差约束，保证多组镜片的光轴重合度控制在允许范围内，避免出现成像边缘分辨率下降、像面倾斜的问题。镜筒的材质选用兼顾重量和结构强度，整体重量控制在合理区间，不会因为镜头自重给相机接口带来额外的负载，长期吊装使用也不会出现接口变形的问题。镜头底部的两个小凸台是安装定位用的辅助结构，在做定制化镜头固定支架时，可以直接卡在这两个凸台位置做周向限位，不需要额外做抱箍结构抱紧镜身，减少支架对镜身外观的磨损，也能提升安装的定位精度。
