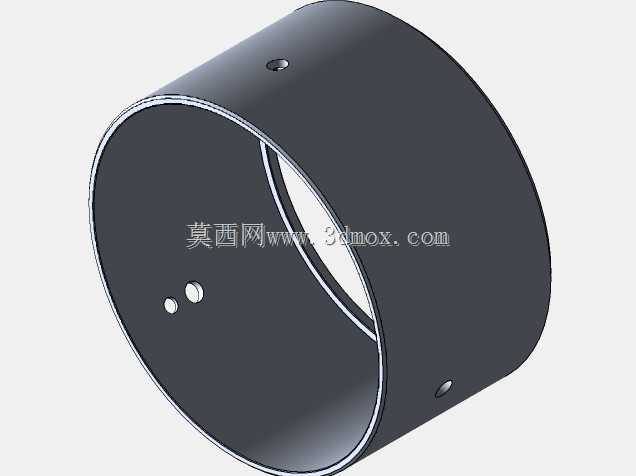

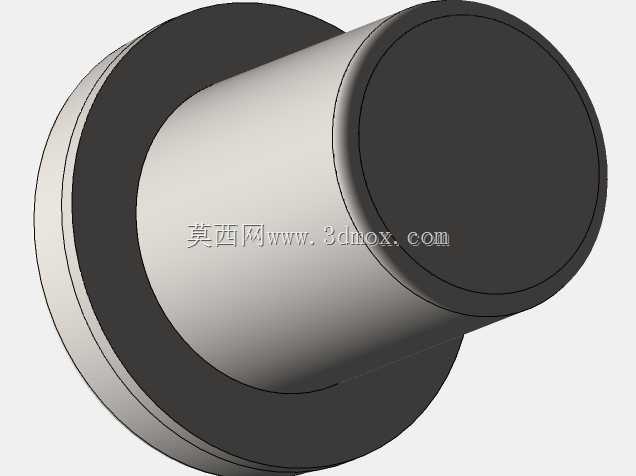

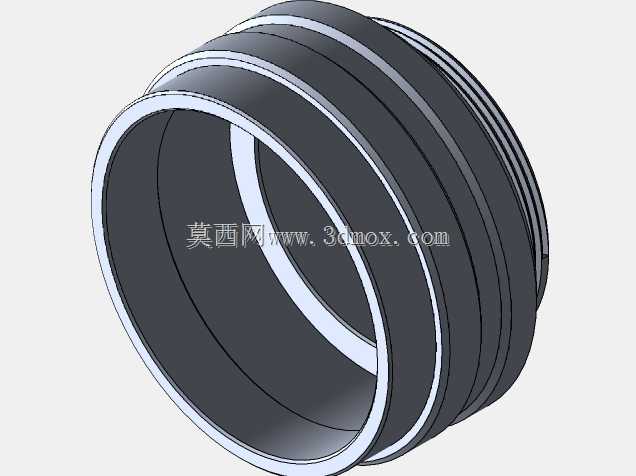

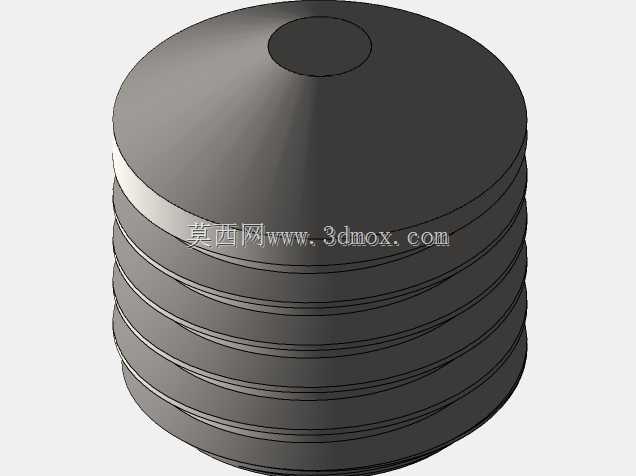

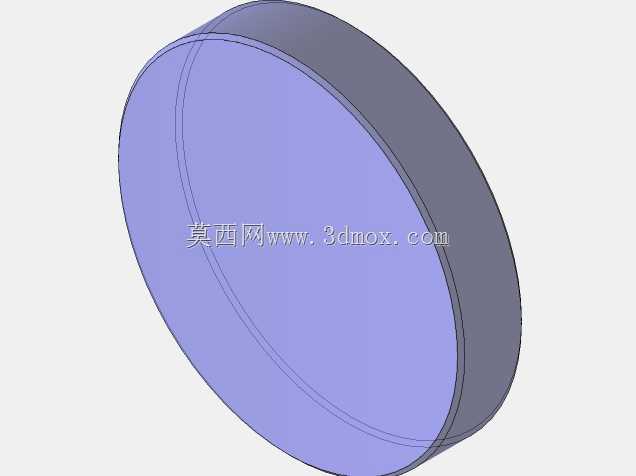

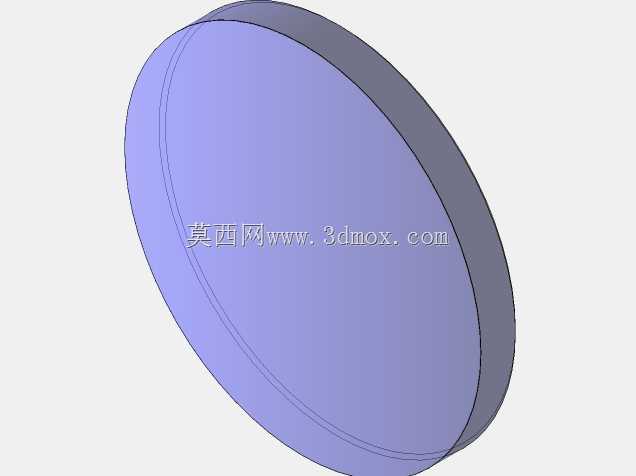

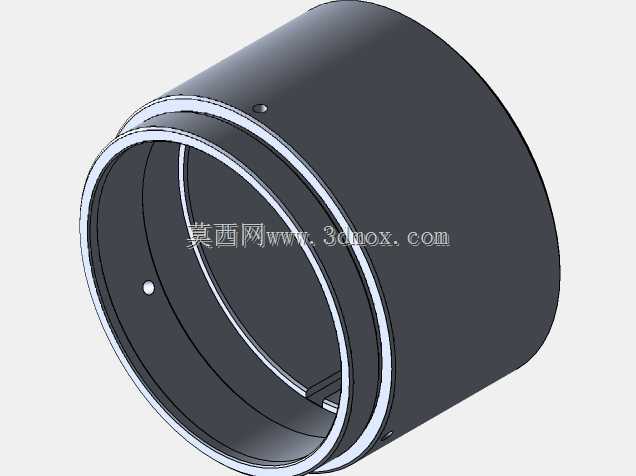

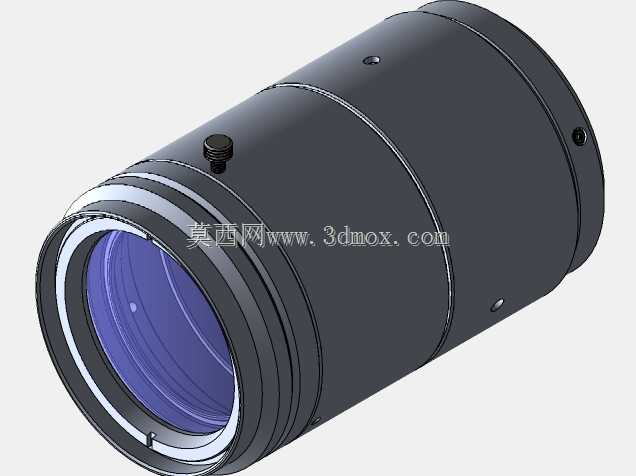

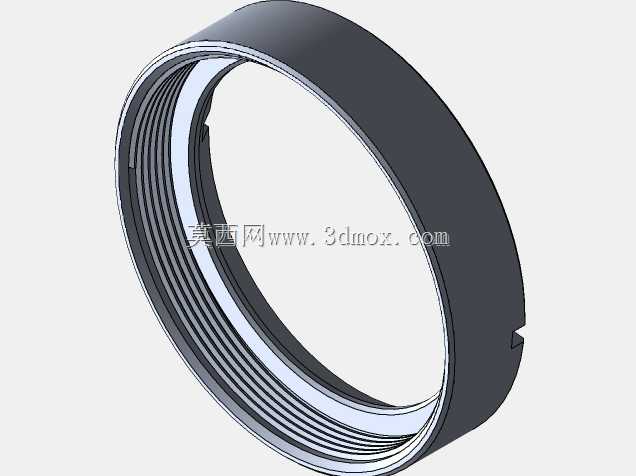

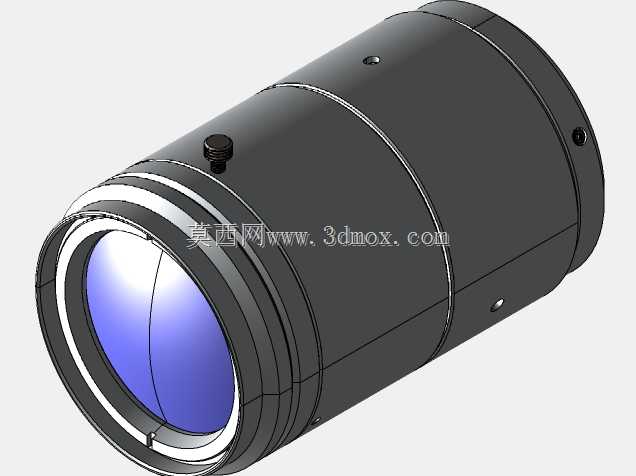

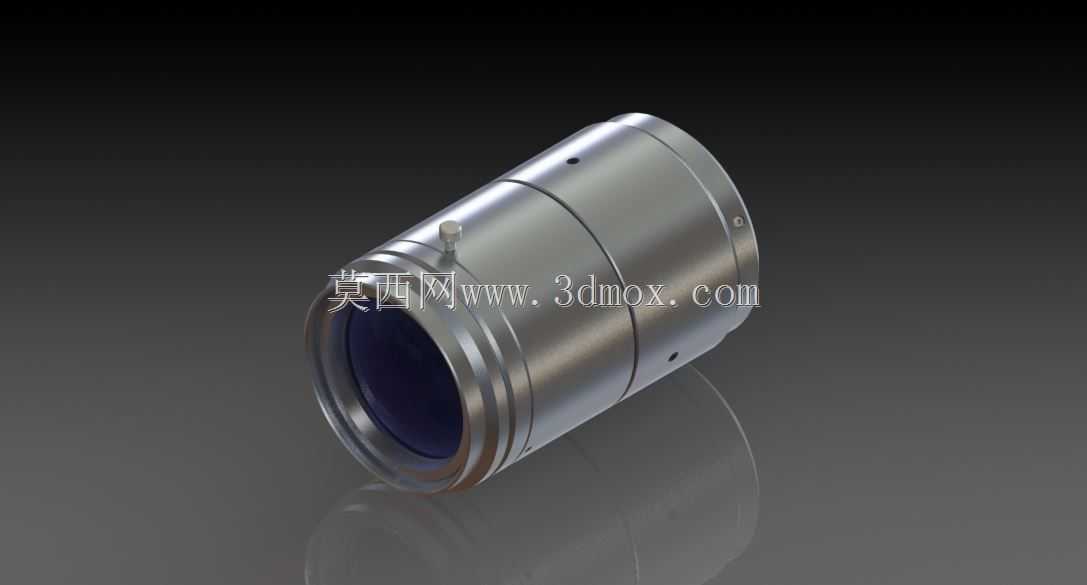

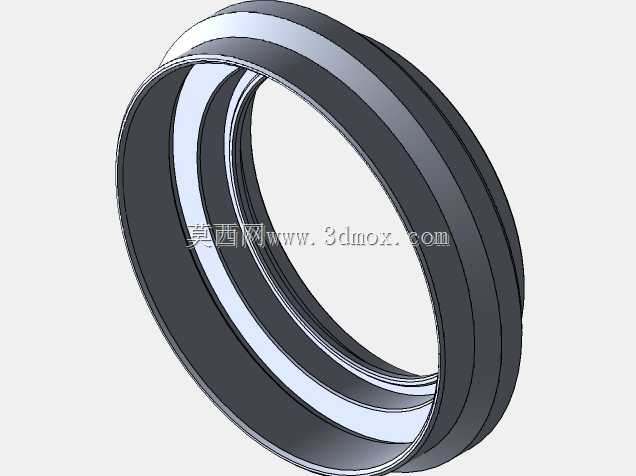

这款1.1英寸FC接口镜头的结构设计,首先围绕工业视觉检测场景的安装适配性展开,筒身采用分段式圆柱结构,整体外圆做了统一的公差控制,适配常规工业镜头的标准安装座夹持范围,筒身侧面预留的紧定螺钉孔位,可在安装到位后完成周向与轴向的锁止,避免设备运行过程中因振动出现焦距偏移、光轴错位的问题。前端光学镜片的压圈采用细牙螺纹连接,既保证镜片装配后的同轴度,也方便后期维护时拆解清洁镜片,不会因压装过紧导致镜片边缘应力集中产生形变,影响成像清晰度。
从实际应用场景来看,这类镜头主要适配工业面阵相机,用于自动化产线上的产品外观检测、尺寸测量、定位引导环节,1.1英寸的靶面适配规格可以覆盖大靶面高分辨率相机的成像圈,不会出现画面边缘暗角、分辨率衰减的问题。设计过程中,筒身各段的衔接台阶做了退刀槽处理,保证机械加工时的同轴度公差控制在0.02mm以内,光轴与安装基准面的垂直度误差被严格限制,避免成像时出现画面一侧清晰一侧模糊的离轴问题。

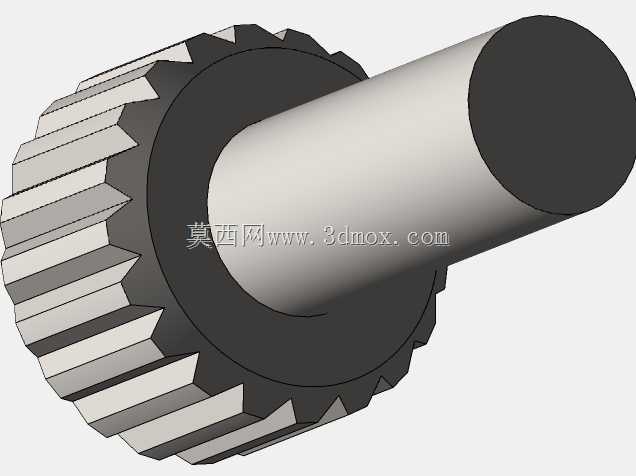

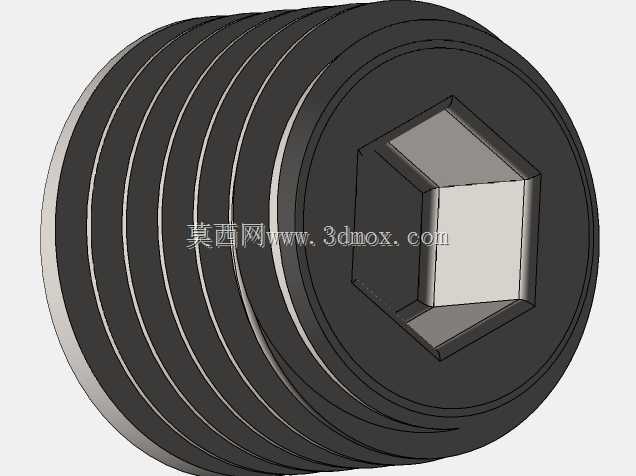

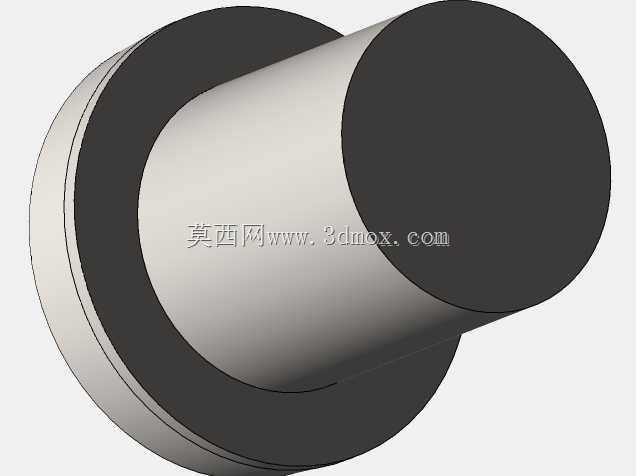

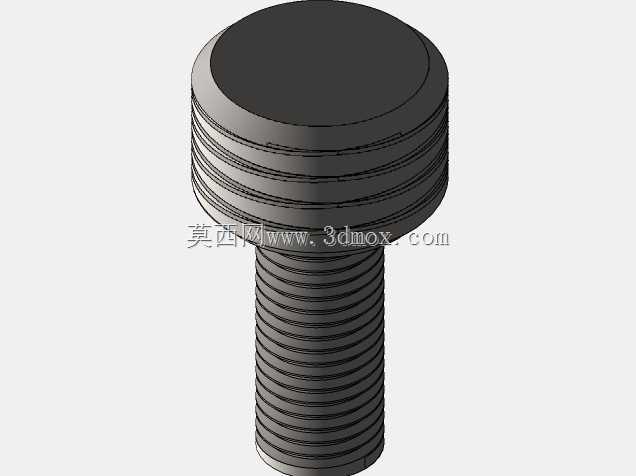

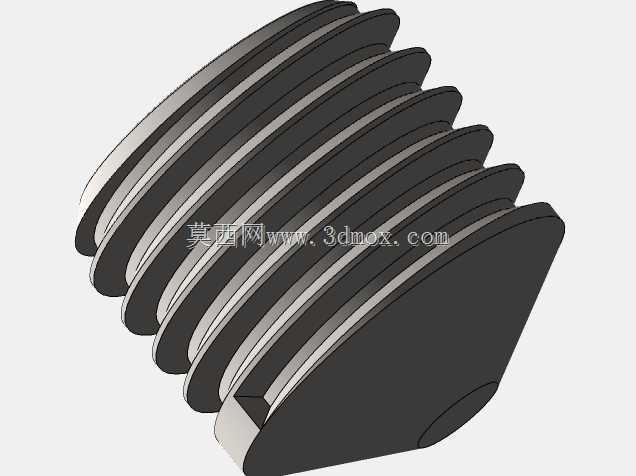

镜头的调焦结构采用阻尼适中的螺纹副配合,转动调焦环时的阻力均匀,没有卡顿或空程,调焦到位后依靠侧面的紧定螺钉即可锁定焦距,不需要额外的锁紧环结构,简化了现场调试的操作步骤。筒身外壁做了哑光氧化处理,既可以避免环境杂光在筒壁反射形成眩光影响成像,也能提升部件的耐磨性能,在工业车间多尘、有少量油污的环境下长期使用也不会出现表层锈蚀脱落的问题。后端的FC接口采用标准接口尺寸,可直接对接对应规格的相机接圈,不需要额外定制转接件,安装时的定位端面与镜片组最后一片的后截距尺寸经过严格核算,保证对接标准相机时成像面刚好落在相机传感器的靶面位置,现场安装时不需要反复调整垫片厚度来适配后截距。

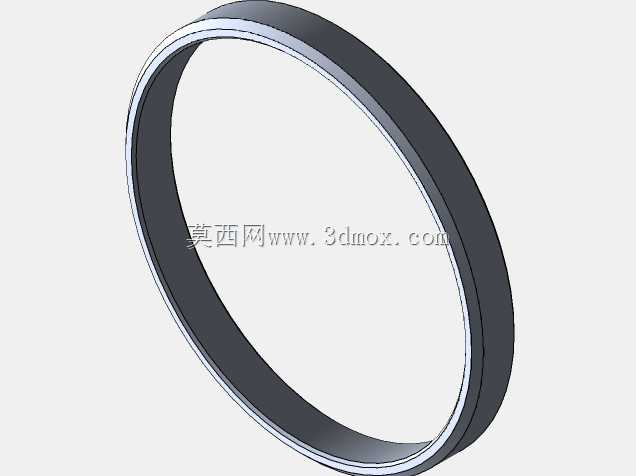

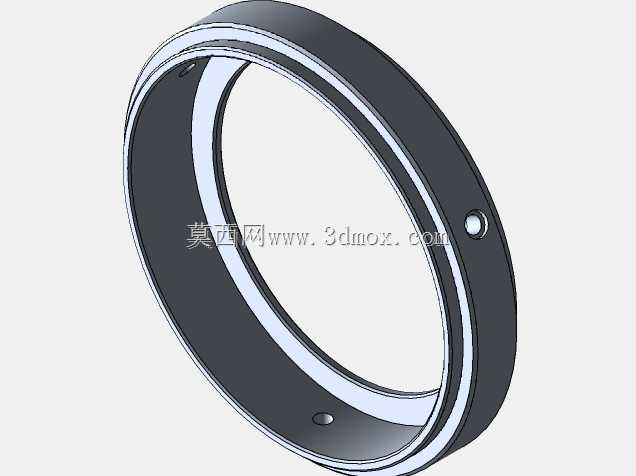

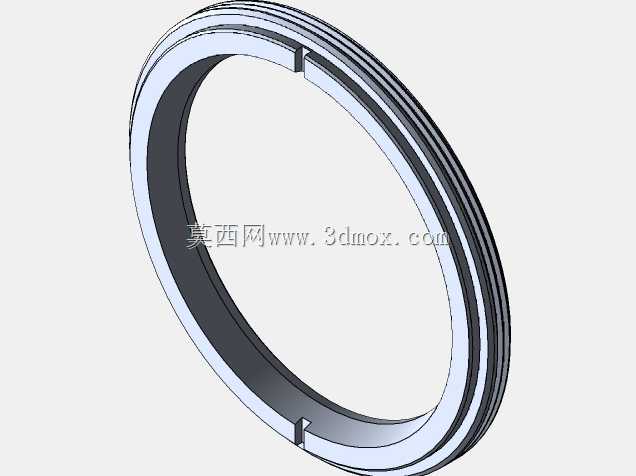

在安装边界上,筒身的最大外径控制在常规工业镜头的通用夹持尺寸范围内,可兼容市面上绝大多数的工业镜头支架、光源配套环的安装尺寸,不需要为了这款镜头单独定制夹持工装。筒身的长度尺寸经过紧凑化设计,在容纳全部光学镜片组、调焦行程的前提下,尽可能压缩轴向尺寸,避免在多相机并排安装的视觉检测工位上出现镜头之间的空间干涉,也能减小整个视觉模组的整体占用空间,适配紧凑化的设备安装布局。镜片组的隔圈采用黑色阳极氧化的铝合金材质,既可以隔开各片镜片保证空气间隔的尺寸精度,也能吸收镜片之间的杂散光,减少画面的鬼影与眩光问题,提升复杂光照环境下的成像稳定性。
