DIN6320带螺纹柄六角头夹具支脚

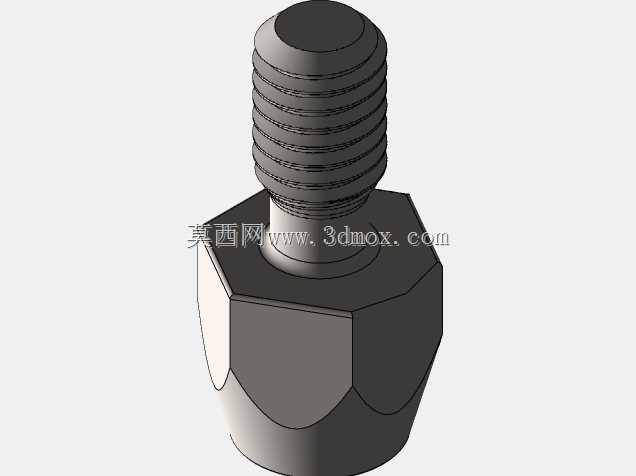

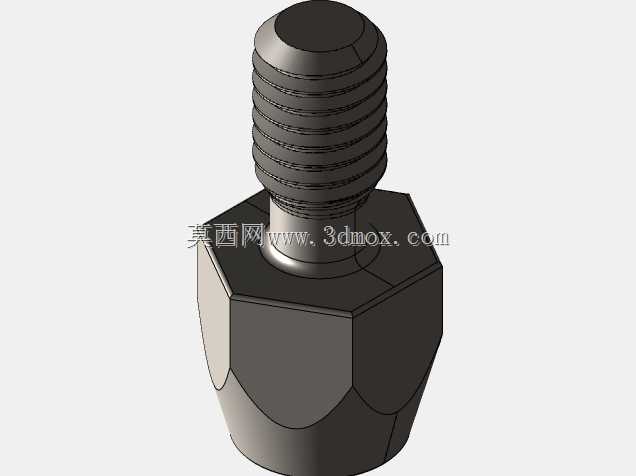

这类带螺纹柄的六角头支脚，是工装夹具领域十分常用的支撑定位元件，日常在焊接工装、机加工夹具、检测治具的搭建场景中出镜率极高，主要作用是为被装夹工件提供可调节的刚性支撑点，抵消工件装夹过程中的悬空形变，也可作为夹具本体的调平支撑脚使用，适配各类非标工装的快速搭建需求。从结构设计来看，该支脚采用外六角头部加外螺纹柄的经典构型，六角头部可配合普通开口扳手、套筒工具实现快速拧动调节，无需定制专用工装就能完成高度调整，螺纹柄采用标准公制螺纹规格，能直接适配各类带内螺纹孔的夹具基板、支撑座，无需额外加工转接结构，安装效率远高于焊接式或过盈配合式的固定支撑脚。从尺寸边界来看，该系列支脚覆盖了常用的M6、M8、M10、M12等螺纹规格，对应不同的支撑载荷等级，六角头对边尺寸符合标准紧固件的尺寸规范，螺纹有效长度覆盖10mm到40mm的常用调节区间，头部支撑端面做了平整加工，和工件接触时不会出现点接触导致的工件压痕或支撑滑移，部分工况下还可在支撑端面加装尼龙垫、铜垫，避免划伤精加工工件表面。在实际选型应用中，需要根据被支撑工件的重量、装夹切削力大小选择对应螺纹规格的支脚，大切削力的铣削装夹场景优先选用大螺纹规格、短悬伸的安装方式，减少支撑点的受力形变；如果是焊接工装场景，可选用表面做发黑处理的版本，提升焊接飞溅附着后的清理便利性；检测治具场景下则可配合锁紧螺母使用，调整到指定支撑高度后锁死螺纹，避免使用过程中出现高度偏移。这类支脚的建模过程需要重点保证螺纹参数的准确性、六角头对边尺寸的公差匹配，以及支撑端面和螺纹轴线的垂直度要求，否则实际安装时会出现螺纹拧入卡滞、支撑端面倾斜导致的支撑虚位问题，建模时可优先采用标准紧固件的参数化建模逻辑，方便后续同系列不同规格支脚的快速派生，适配不同工装的设计需求。在夹具布局设计时，这类支脚通常布置在工件的刚性薄弱点位，比如长条形工件的中部、薄壁件的悬空边缘位置，和夹具的压板夹紧点形成对应受力关系，避免夹紧力导致工件变形，相比固定高度的支撑块，螺纹可调的结构能适配不同厚度、不同形面的工件装夹，大幅提升工装的通用适配性，减少非标支撑块的单独加工量，缩短工装的制造交付周期。
