适配DJI450飞控的四旋翼遥控飞行器结构方案

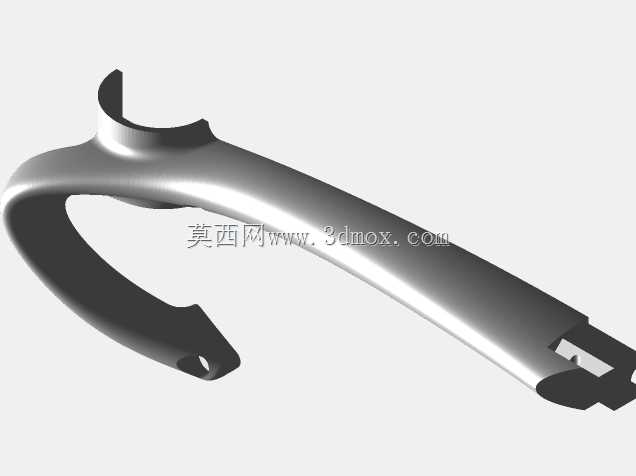

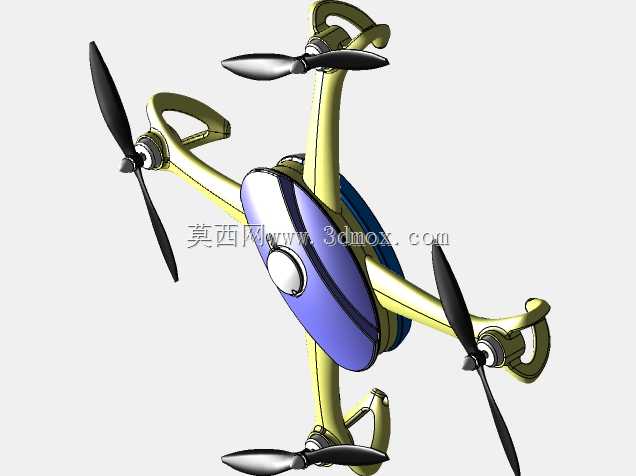

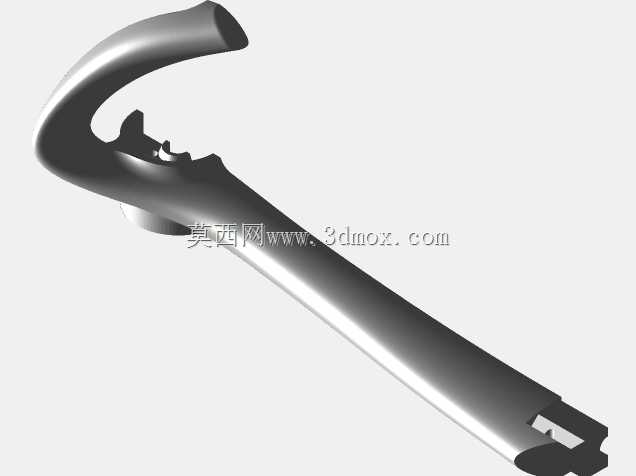

这套四旋翼飞行器结构方案，核心面向航模爱好者二次开发、小型航拍测试平台搭建、高校无人机课程实训验证等场景，可直接适配DJI450规格的电调、飞控与动力套装，无需额外修改核心安装位即可完成基础组装。设计初期就跳出了常规3D打印航模的厚重外壳思路，所有承力结构均做了薄壁化处理，非受力区域采用网格填充减重，在保证PLA耗材打印后结构强度满足飞行冲击要求的前提下，尽可能降低整机自重，预留的电池仓空间可适配常规3S航模锂电池，重心位置经过反复调整，落在飞控安装位正下方，减少飞行时的PID调参难度。机臂与主体的连接位做了快拆式卡槽设计，日常收纳时可快速拆卸机臂减少存放体积，炸机时也能快速更换受损机臂，无需整体更换机身主体。所有电子设备的安装位均做了沉台与走线槽设计，电调、接收机、飞控的连接线可顺着机身内部的走线槽排布，避免线材外露被螺旋桨打到，同时减少飞行时的风阻。螺旋桨下方预留了足够的安全间隙，搭配常规9寸螺旋桨时，桨尖与机身主体的距离超过15mm，不会出现打桨问题。起落架采用弹性弧形结构，降落时可吸收大部分冲击能量，避免硬着陆时震松飞控接线或者损坏机身结构，起落架高度预留了35mm的相机安装空间，可加装小型运动相机完成第一视角航拍。机身顶部预留了GPS模块的安装平台，带有防滑固定柱，可直接粘贴常规GPS模块，无需额外打孔固定。整套结构的安装边界经过反复校核，所有螺丝孔位均对应M2规格的自攻螺丝，打印时无需添加支撑即可完成所有零件的成型，降低打印门槛。虽然当前为测试阶段的结构方案，部分细节的加强筋还未做完全优化，但核心的动力安装位、飞控安装位、电池仓尺寸均经过实际装配验证，可直接用于基础飞行测试，也可作为四旋翼飞行器结构设计的参考原型，在此基础上拓展折叠机臂、防水外壳、抛投机构等功能模块，适配更多细分使用场景。
