涵道式双旋翼低空无人飞行器结构设计

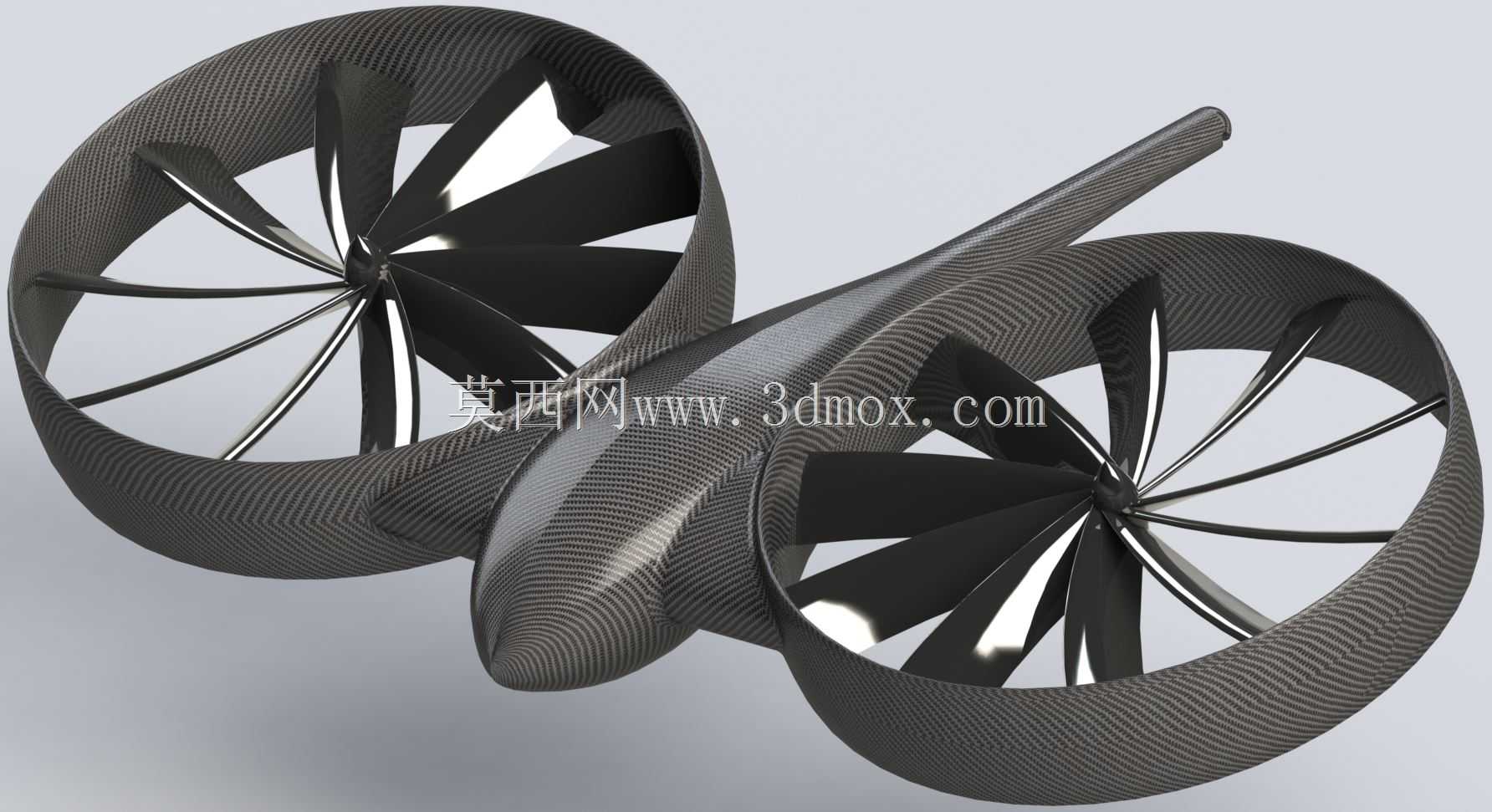

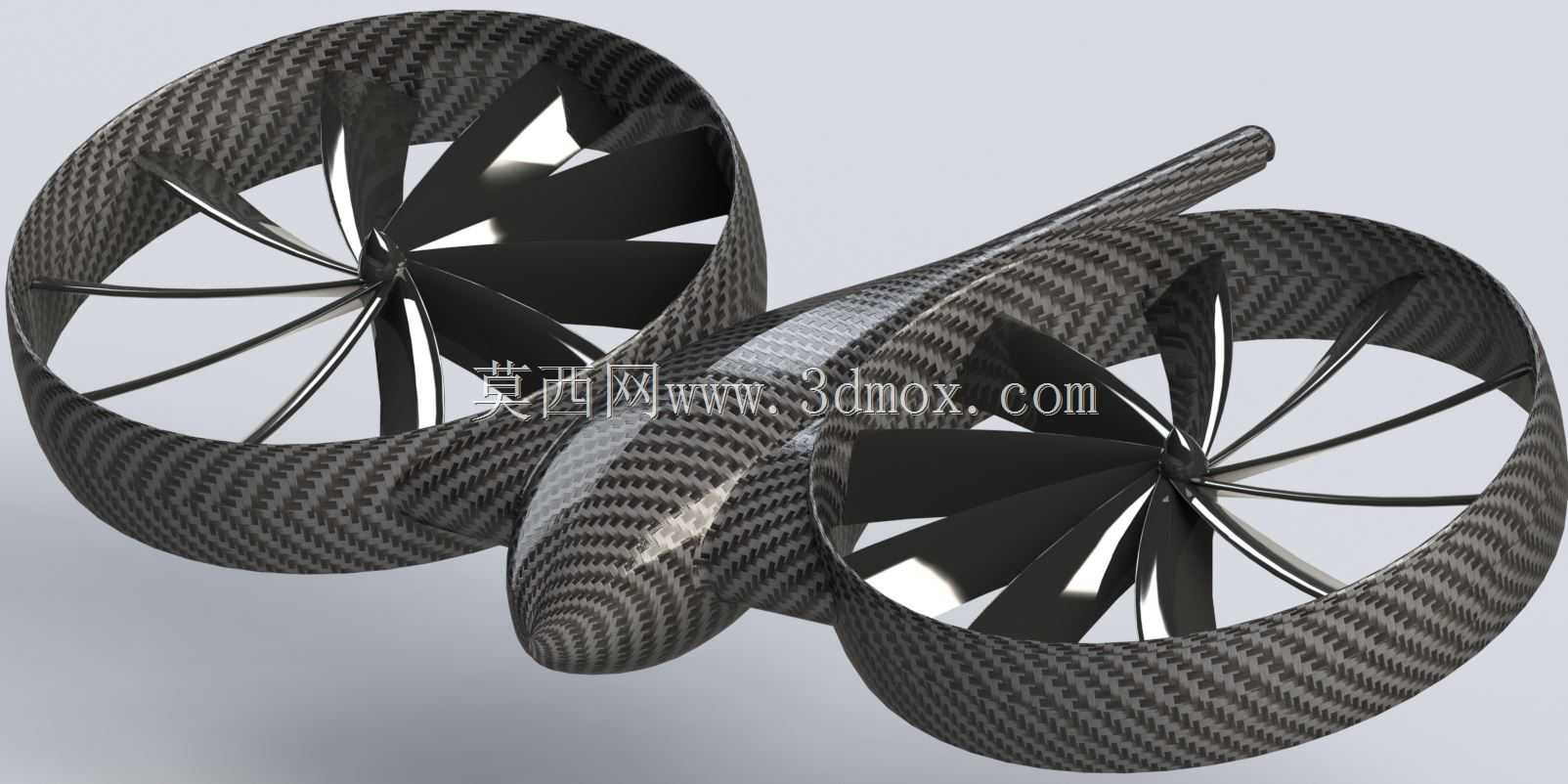

这款涵道式双旋翼无人飞行器的结构设计，首先围绕狭小空间作业的实际需求展开，不同于常规开放式旋翼无人机，其采用双涵道对称布局，将旋翼完全包裹在环形涵道结构内部，从根源上避免旋翼旋转过程中剐蹭障碍物、伤及周边人员的风险，适配室内巡检、管廊探测、楼宇间近距离作业等对飞行安全边界要求严苛的场景。从功能特性来看，涵道结构本身能够对旋翼下洗气流形成约束，减少翼尖涡流带来的动能损耗，同等旋翼尺寸下可提升15%左右的悬停效率，同时降低旋翼旋转产生的气动噪音，更适合在居民区、办公区等对噪音敏感的区域执行任务。机身采用一体化流线型过渡设计，两个涵道单元通过中央流线型机身连接，机身内部预留了飞控模块、动力电池、任务载荷的安装腔体，安装边界可根据载荷需求调整腔体内部的固定筋位，常规配置下整机横向尺寸控制在400mm以内，涵道环的壁厚预留2mm的碳纤维铺层空间，既保证结构强度又控制整机自重。设计过程中优先考虑了旋翼与涵道的间隙匹配，旋翼叶尖与涵道内壁的单边间隙控制在3mm，间隙过大会降低涵道的气动增益效果，间隙过小则容易在飞行振动下出现叶尖剐蹭涵道壁的故障，旋翼叶片采用后掠式翼型设计，从叶根到叶尖的弦长逐步收窄，匹配不同半径位置的线速度差，保证旋翼整个展向的气动效率均匀。涵道环的唇口采用圆弧过渡设计，能够优化进气道的气流流场，减少大迎角飞行状态下的气流分离，提升飞行器的姿态稳定性。起落部分没有额外加装突出的起落架，而是利用涵道环的下边缘作为支撑结构，进一步减少整机的外凸部件，降低飞行过程中勾挂线缆、树枝等障碍物的概率。中央机身的尾部做了收尖处理，能够在飞行过程中提供一定的航向稳定力矩，降低飞控系统的航向修正压力。整机的重心设计严格控制在两个涵道旋翼的升力中心连线中点位置，垂直方向上重心与旋翼平面的高度差控制在15mm以内，避免飞行过程中出现过大的配平阻力。结构连接部位，涵道与中央机身采用一体化成型的连接筋过渡，避免拼接结构带来的应力集中问题，所有内部电子元件的安装座都预留了减震垫安装位，可过滤旋翼高速旋转带来的高频振动，保证搭载的摄像、探测类载荷的工作稳定性。这款飞行器的结构设计没有追求过高的飞行速度，而是把核心指标放在了低空低速下的操控安全性、狭小空间的通过性以及悬停状态的稳定性上，适配城市精细化巡检、密闭空间探测、近距离作业支援类的任务场景，结构上预留的模块化安装接口也可根据不同任务需求快速更换对应的任务载荷，不需要对主体承力结构做大幅修改。
