ML2032可充电纽扣式储能电池结构设计

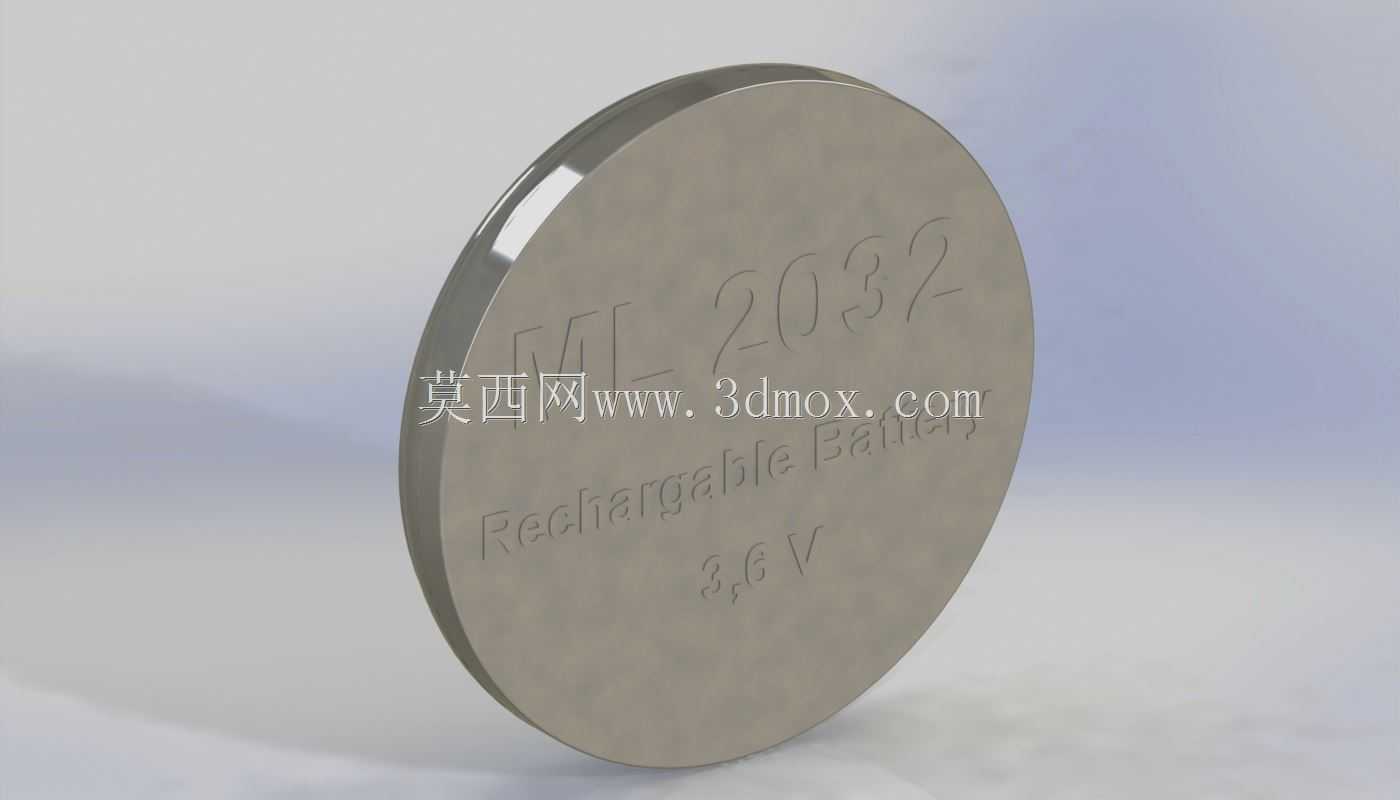

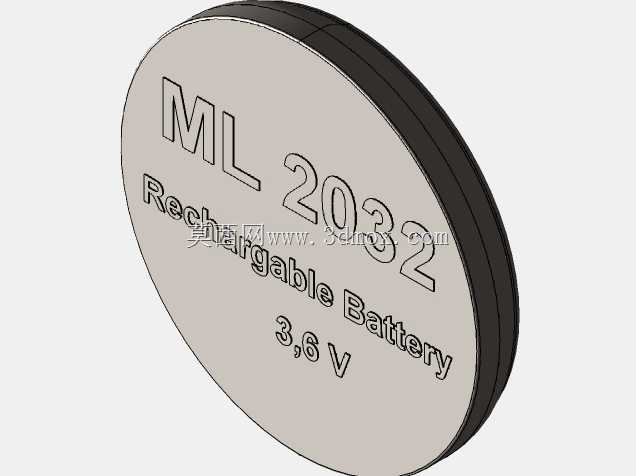

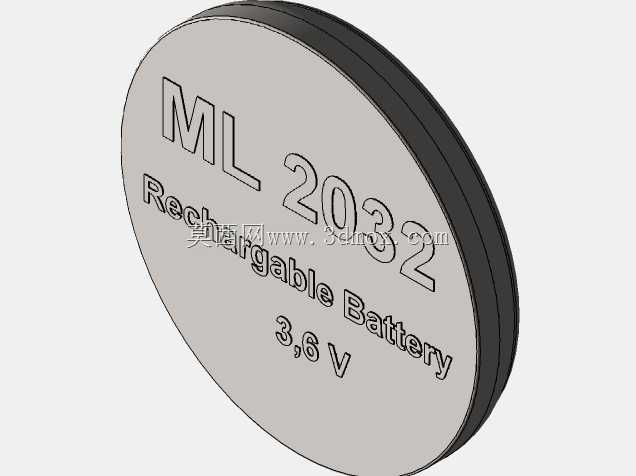

在便携医疗监测终端、小型多媒体播放设备这类对内部空间占用要求严苛的产品结构设计中，供电单元的选型与结构适配往往是整机布局阶段需要优先敲定的核心环节。ML2032这类可充电纽扣电池，正是为这类薄型化、小体积电子设备的内置供电需求开发的储能元件，区别于一次性CR系列纽扣电池，它支持反复充放电循环，能大幅降低设备长期使用的耗材更换成本，也更契合当下便携电子设备的低维护设计趋势。从结构设计维度看，这款电池采用标准纽扣式扁平圆柱构型，整体轮廓为正圆形薄饼状，外壳采用金属冲压成型的密封壳体，表面做了钝化防锈处理，能耐受常规装配过程中的轻微磕碰与摩擦，壳体表面蚀刻的参数标识采用模压工艺成型，不会因长期摩擦出现标识脱落的问题，方便生产装配环节的物料核对与后期运维阶段的元件识别。设计这类电池的三维模型时，首先要严格卡准其外形安装边界：直径20mm、整体厚度3.2mm的标准尺寸公差带，壳体边缘的卷边密封结构要做精准还原，因为这部分结构直接决定了电池仓的限位槽设计尺寸——如果模型中卷边厚度的建模偏差超过0.1mm，实际装配时就可能出现电池卡入仓体过紧无法取出，或是间隙过大导致设备受振动时电池移位、触点接触不良的问题。电池的正负极端面分别布置在壳体的两个圆形端面，建模时要明确区分两个端面的接触区域边界，避免后续做整机导电接触片设计时出现正负极短路的风险，同时要预留出接触弹片的压缩行程空间，不能直接按照电池标称厚度做死仓体尺寸，要给弹片预留0.2-0.3mm的弹性压缩量，保证接触可靠性。从实际应用场景出发，医疗设备中像佩戴式动态心电记录模块、指尖式血氧检测单元这类产品，内部留给供电单元的厚度空间往往不超过4mm，ML2032的薄型结构刚好能适配这类空间约束，不需要额外做异形电池的开模定制，能有效缩短产品研发周期；而在小型多媒体设备比如便携蓝牙音频发射器、微型数码录音笔中，这款电池的3.6V标称输出电压能匹配多数低功耗主控芯片的供电范围，不需要额外增加升压或降压电路，进一步简化整机的电路布局与结构空间占用。建模过程中还要考虑电池的装配工艺性：壳体侧面的光滑圆柱面是自动化装配时的吸盘吸附接触面，建模时要保证该区域的曲面连续性，不能出现多余的凸起或凹陷特征，避免自动化产线吸附时出现漏气、拾取失败的问题；同时电池整体的边角都做了微小的圆弧倒角处理，既避免了锐边在装配时刮伤电池仓的绝缘涂层，也能降低安装过程中卡滞的概率。不同于大容量方形动力电池的复杂结构，这类小型纽扣电池的结构看似简单，但每一处尺寸细节都直接关联到整机的装配可靠性与供电稳定性，建模时不能只做简单的圆柱拉伸特征，要把密封卷边、标识蚀刻区域、端面接触区的细微高度差都还原出来，才能给后续的整机结构设计提供准确的参考依据，避免后期开模或试产阶段出现装配干涉、接触不良这类本可规避的工程问题。
