暗装式单摇杆卫浴水控开关结构设计

这款单摇杆水控开关，主要面向嵌入式卫浴安装场景设计，适配家庭卫生间台盆、淋浴区暗装水路，以及公共商用空间的嵌入式出水点位，相比明装水阀，能完全贴合墙面完成内嵌安装，不会突出墙面形成卫生死角，日常清洁时可直接擦拭墙面，没有凸起部件磕碰的隐患。从功能逻辑上看，这款开关采用单摇杆集成控制方案，区别于传统双把手冷热水分离调控的结构，单个摇杆即可同时完成水路通断、流量大小调节、冷热水混水比例调整的全部操作，用户操作时无需反复拧动两个把手，单手握持即可完成所有调控动作，操作逻辑符合日常使用的直觉习惯。

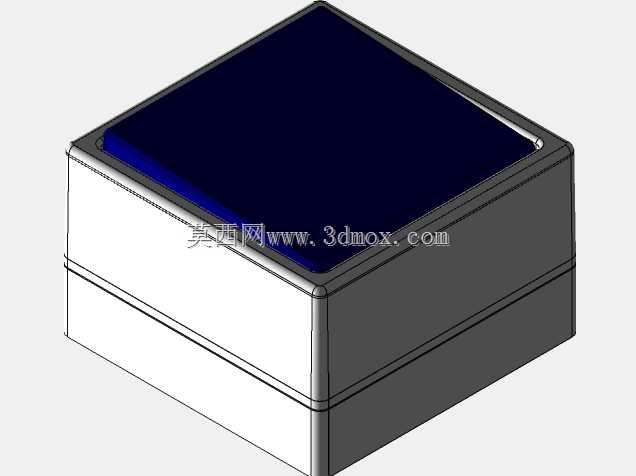

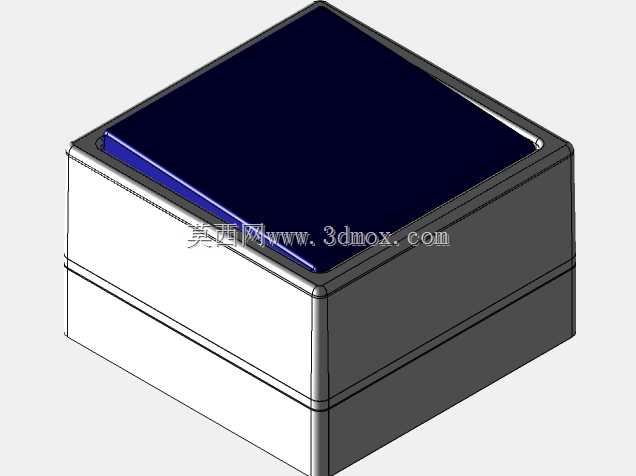

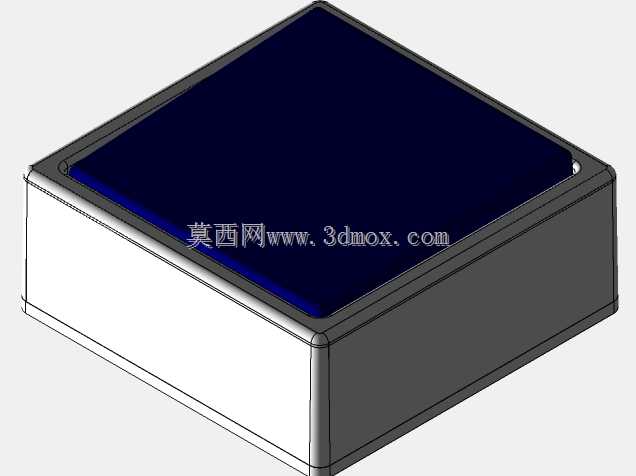

设计过程中首先考虑的是暗装场景的安装边界约束，整体阀体采用近似立方体的基座结构，外壳做了小圆角过渡处理，没有尖锐棱角，既可以在墙面预埋阶段直接嵌入预留的墙槽内，也能适配标准的暗装阀安装固定孔位，基座侧面预留的进水接口位置做了同轴度公差约束，保证和墙面预埋的冷热水管路对接时不会出现错位渗漏的问题，外露的操作面板为正方形平面结构，安装完成后和墙面瓷砖的贴合间隙可控制在0.5mm以内，不会出现积灰藏污的缝隙。摇杆操作部件的设计做了阻尼梯度匹配，摇杆扳动的初始段阻尼稍大，避免误触导致的水路意外开启，扳动到常用流量区间时阻尼均匀顺滑，用户可以精准调整水流大小，左右摆动调节混水温度时，摇杆的中位位置做了触感定位结构，不用目视观察就能感知到冷热水等比例混合的点位，日常使用时可以快速调整到适宜的出水温度。

从结构可靠性角度看，摇杆和阀体基座的连接部位做了多层密封结构设计，适配IP54的防护等级要求，可抵御卫浴空间日常的淋浴水花飞溅、潮湿空气侵蚀，不会因为长期处于高湿度环境出现操作卡涩、密封失效渗漏的问题。阀体内部的流道做了圆弧过渡处理，没有直角转折的流道死角，水流通过时的阻力损失更小，相同供水压力下可以获得更大的出水流量，同时也能避免水流直角冲击产生的管路异响。外露的操作按键部分做了下沉式嵌入设计，和面板表面保持齐平，不会因为外力磕碰导致摇杆断裂变形，面板表面采用平整光滑的饰面处理，水渍溅落到表面后会自然滑落，不会长期残留形成水垢。

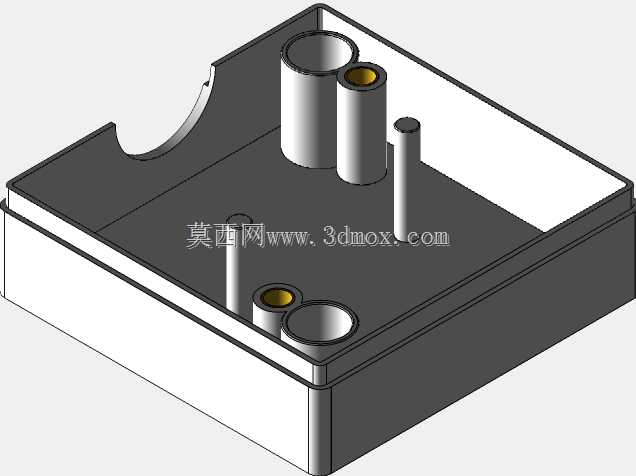

建模过程中对所有装配部件都做了干涉检查，摇杆在全行程摆动范围内，和阀体外壳、面板之间都保留了均匀的活动间隙，不会出现运动卡滞的问题，密封件的安装槽尺寸公差按照卫浴五金的行业标准设定，可适配通用规格的O型密封圈，后期维护更换配件时无需定制特殊规格的密封件。安装固定点位的设计兼顾了不同墙体的预埋需求，既可以通过塑料膨胀管直接固定在混凝土墙面的预埋槽内，也能适配轻钢龙骨墙体的安装支架固定方式，不需要额外制作转接配件。这款开关的操作力值经过反复校核，成年人单指即可轻松扳动摇杆，同时不会因为管路水压波动导致摇杆自行移位，避免出现水温突然变化、水流自行变大变小的问题，适配0.05MPa到0.6MPa的常规市政供水压力范围，可满足绝大多数民用、商用卫浴场景的使用需求。
