翻盖式水基单路连接基座结构设计

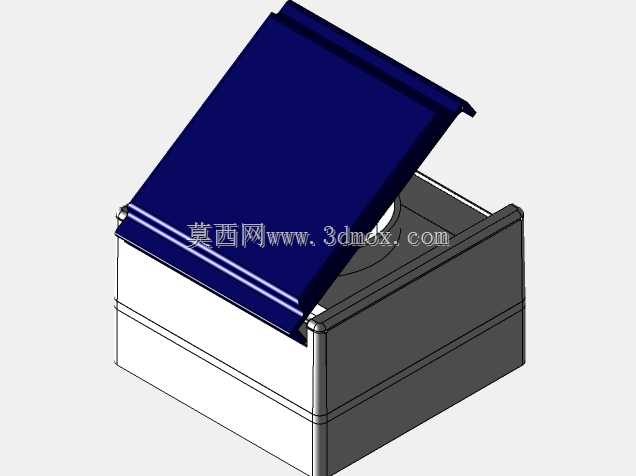

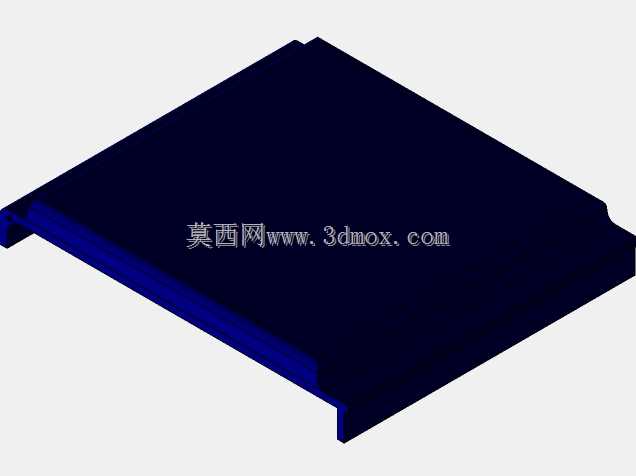

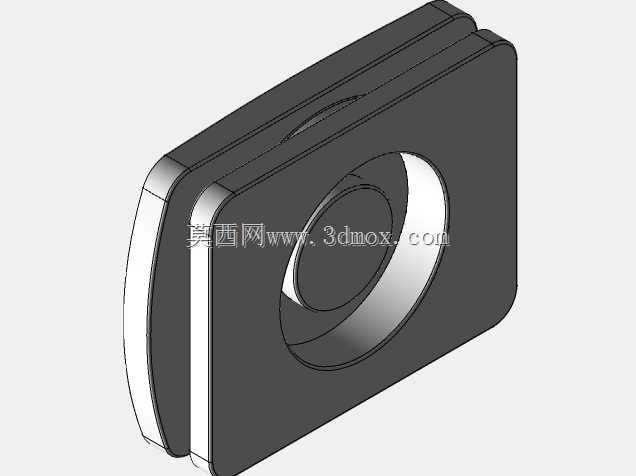

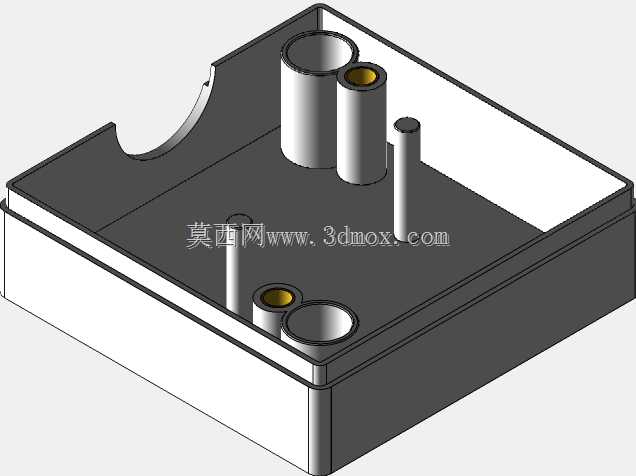

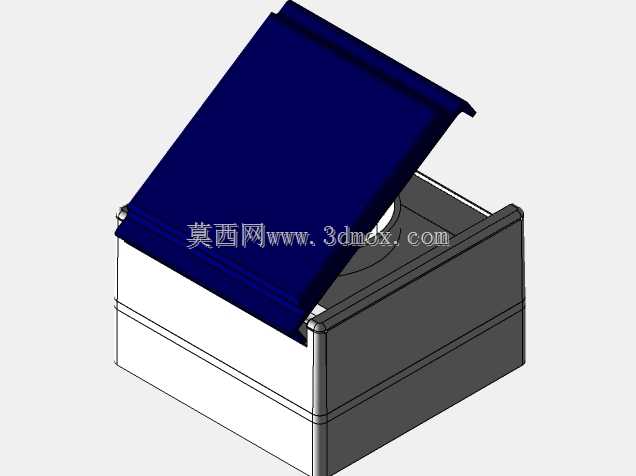

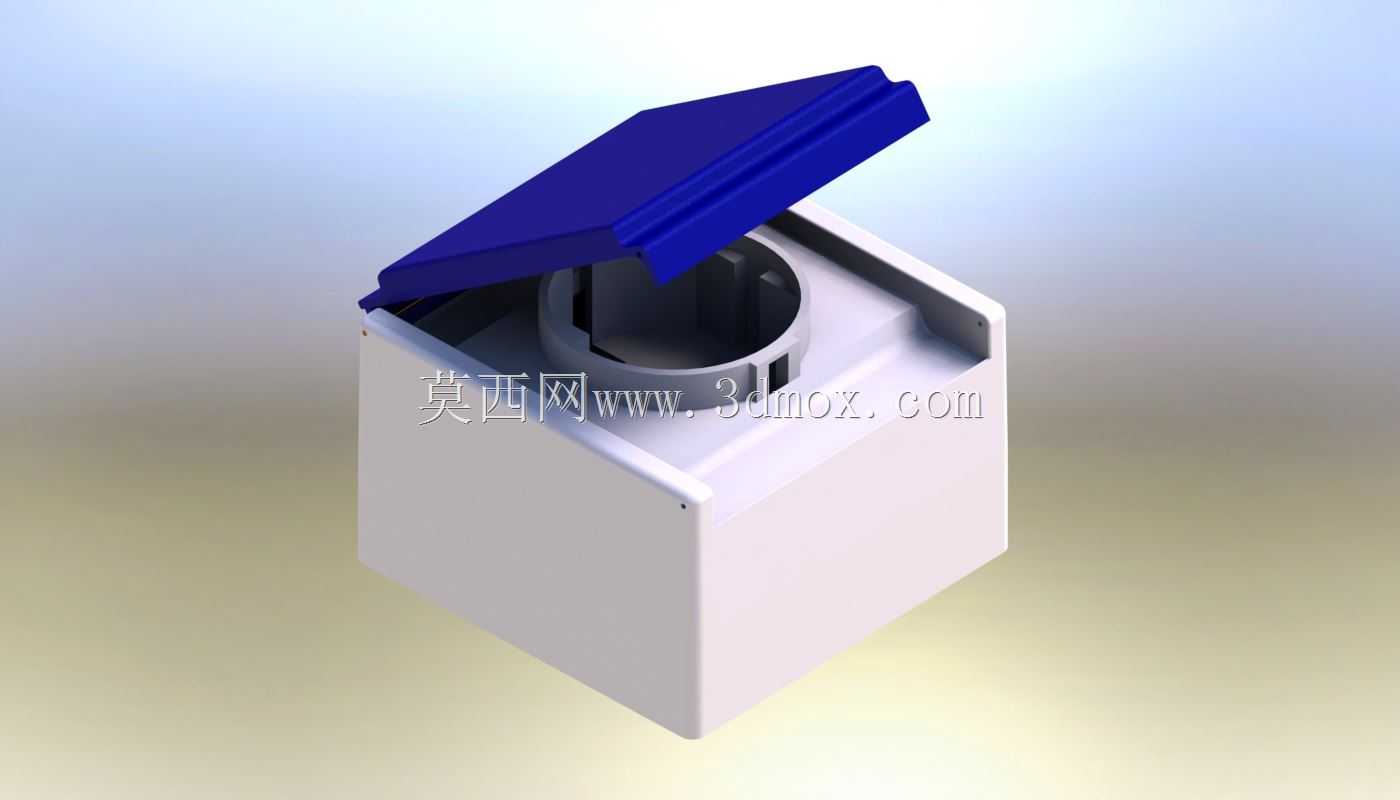

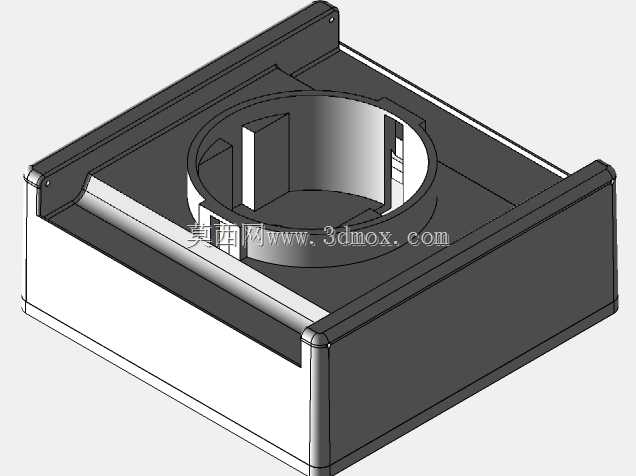

这款翻盖式水基单路连接基座，主要面向近水、涉水作业场景的流体管路快速接驳需求设计，常见于户外临时供水接驳、水上作业平台管路对接、园林灌溉临时取点、小型水景设备管路连接等场景，核心作用是为水基介质输送管路提供固定的接驳端点，同时在非接驳状态下通过自带的翻盖结构实现端口防护，避免外界泥沙、杂物、积水进入接口内部造成堵塞或者密封件损坏。从结构设计逻辑来看，整体采用方型壳体作为主体承载结构，这种方正的外形设计首先是为了适配嵌入式安装的需求，安装时可以直接在安装面板上开出对应尺寸的方型开孔，将基座嵌入后通过侧边的卡扣或者紧固件完成固定，相比圆形基座，方型结构在安装后不会发生周向转动，能够保证翻盖的开合方向始终符合操作习惯，也能让接口的对位精度更稳定。基座的主体壳体采用下沉式接口容纳设计，流体接驳的核心接口部分完全处于壳体内部的下沉腔室中，这种设计一方面能够让外接插头插入后，插头的外壁与壳体内腔形成第二层防护，减少水流直接冲刷接口密封面的概率，另一方面也能降低外接插头突出安装面板的高度，避免作业过程中磕碰造成插头松动或者接口损坏。顶部的翻盖结构采用单侧铰接的设计，铰接轴设置在壳体的后侧边缘，翻盖闭合时能够完全覆盖壳体顶部的整个开口，翻盖与壳体接触的边缘做了一圈贴合止口，闭合后能够阻挡大部分飞溅的水花和飘落的杂物，翻盖的开启角度设置在100度左右，开启后翻盖会靠自身重力保持在开启位置，不会在插拔接头的过程中自动回落干扰操作，同时翻盖的顶面做了微倾斜的导水面，落在翻盖表面的积水会顺着倾斜面自然流走，不会在翻盖表面积存渗透。接口部分采用圆柱型承插结构，接口内部设置了多层环形密封槽，用来安装O型密封圈，当外接公头插入后，密封圈会被挤压填充公头与接口内壁之间的间隙，实现水介质的密封防漏，接口的内壁还设置了对位卡槽，公头插入时对准卡槽推入即可完成对位，避免插偏造成密封件切边损坏，卡槽同时也能起到周向固定的作用，防止公头插入后受管路扭力影响发生转动松脱。从安装边界尺寸来看，这款单插座的整体外形控制在紧凑的小尺寸区间，方型壳体的边长适配常规的面板安装模数，不需要额外定制大尺寸开孔，安装深度也控制在较浅的范围，即使是厚度较薄的安装面板或者设备侧壁也能完成安装，不需要在面板后侧预留过多的容纳空间。在实际使用过程中，非接驳状态下翻盖处于常闭状态，能够有效隔绝外界的杂物、灰尘和飞溅水体，需要接驳管路时，只需要向上翻开翻盖，将对应的公头对准接口卡槽推入到底，即可完成管路的连通，拆卸时按住公头的解锁卡扣拔出公头后，将翻盖复位闭合即可完成防护。这种结构设计相比无防护的裸露接口，能够大幅降低户外、涉水场景下的接口故障概率，减少因为杂物堵塞、密封件损坏造成的漏水问题，同时紧凑的方型结构也便于多联并排安装，在同一个安装面板上可以根据需求布置多个单插座，组成多路水基介质接驳点位，满足多管路同时接驳的需求。壳体的边角位置都做了小圆角过渡处理，避免安装和操作过程中尖锐边角划伤作业人员，翻盖的边缘也做了圆弧倒角，开合过程中不会夹手，整体结构没有多余的复杂零件，所有部件都采用模块化设计，后期如果密封件出现磨损，只需要拆开铰接轴取出翻盖，即可更换内部的密封圈，不需要整体更换整个基座，维护成本更低。在材质适配方面，这种结构的壳体通常采用耐水腐蚀的工程塑料或者防锈金属材质，能够适应长期潮湿甚至短时间浸水的使用环境，不会因为长期接触水基介质出现锈蚀、脆化的问题，铰接轴的位置也做了间隙配合设计，即使有少量泥沙进入铰接缝隙，也不会造成翻盖卡滞无法开合，保证在户外复杂环境下的操作可靠性。
