波纹轮缘五辐式阀门操作手轮结构

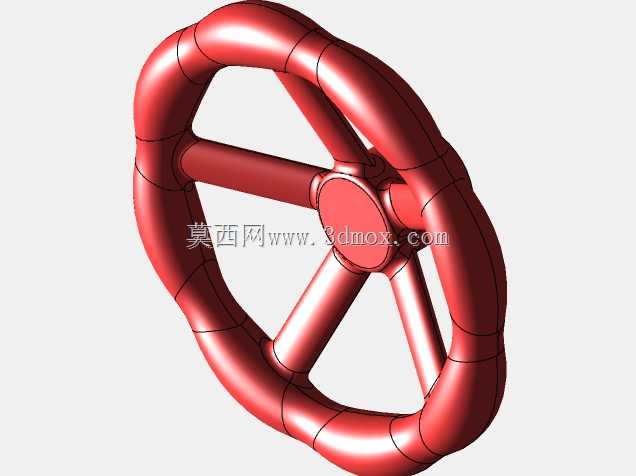

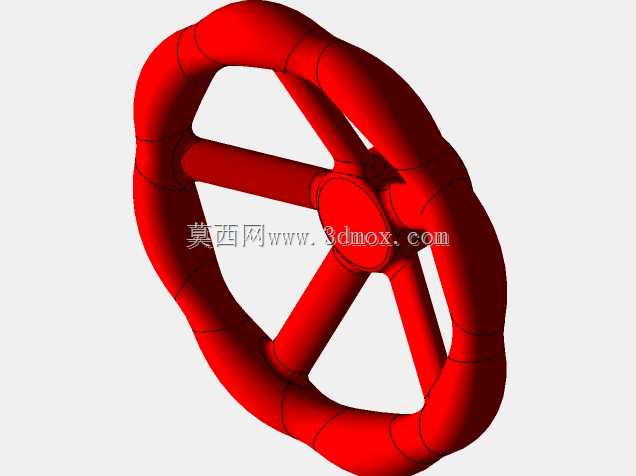

　　这款手轮主要应用在工业管路系统的截止阀、闸阀、调节阀等手动操作阀门上，也可适配部分需要手动旋转调节的机床进给机构、工装夹具锁紧机构，作为人工施力的操作部件，核心作用是把操作人员手部施加的圆周力矩传递到阀杆或者调节轴上，实现阀门通断、开度调节或者机构锁紧、行程调整的功能。从结构设计来看，轮缘采用波浪形的曲面造型，并非正圆形光滑轮圈，这种设计首先是增加手部握持时的摩擦力，即便操作人员佩戴防滑手套、或者手上沾有少量油污、水汽，转动时也不容易打滑，相比光滑轮缘的手轮，施力时的接触贴合度更好，不需要刻意加大握持力度就能传递足够扭矩，长时间操作也能降低手部的疲劳感。轮辐采用五根等角度分布的直辐条结构，从中心轮毂位置径向延伸到轮缘内侧，

　　五辐的布局相比三辐结构，在同等材料用量下整体抗扭刚度更高，转动时轮缘的形变更小，相比六辐及以上的多辐结构，又不会因为辐条过密导致清洁难度增加，也不会在辐条间隙处积存过多的管路锈蚀碎屑、车间粉尘，日常维护擦拭更方便。中心的轮毂部分做了加厚的凸台结构，内部预留了与阀杆配合的安装孔位，安装时可以根据适配的阀杆轴径加工对应的键槽或者方孔，轮毂端面可以加装紧固螺钉，锁紧后可以避免手轮与阀杆之间出现相对转动，传递扭矩时不会出现旷量，保证操作的精准度。从安装边界来看，这款手轮的径向尺寸适配DN50到DN200口径的手动阀门，安装时需要保证手轮背面与阀门支架之间预留至少10mm的间隙，避免转动时轮缘或者辐条刮碰到阀门的支架、压盖部件，

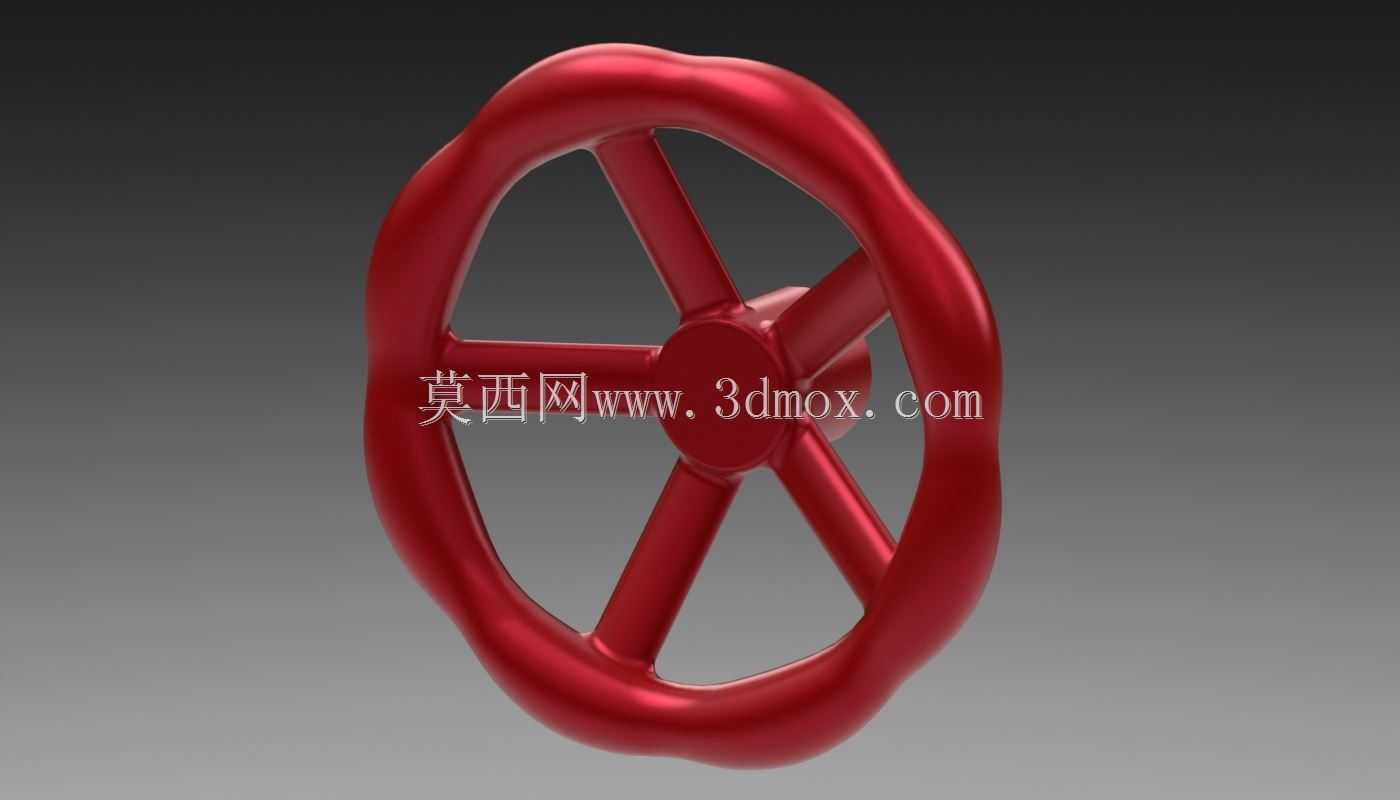

　　轴向安装时轮毂的配合长度要覆盖阀杆的方头或者键连接段，保证连接强度足够，不会因为施力过大导致连接部位剪切失效。在实际工况使用中，这类手轮通常会做表面喷塑或者烤漆处理，也就是图中呈现的红色外观，一方面红色属于工业现场的安全警示色，在管路密集的车间、泵房里能快速识别出阀门操作位置，遇到应急工况需要快速切断管路时，操作人员能第一时间找到操作部件，另一方面表面的涂层可以隔绝车间内的水汽、腐蚀性介质，避免铸铁或者铸铝基材的手轮出现锈蚀，延长在潮湿、有弱腐蚀环境下的使用寿命。设计过程中，轮缘的截面采用了符合人体工学的圆弧过渡，没有尖锐的棱角，操作人员握持施力时不会硌手，即便是需要较大力矩关闭高压管路阀门时，手部的受力分布也更均匀，

　　不会出现局部压强过大导致的手部压伤。辐条与轮缘、轮毂的连接位置都做了圆角过渡，没有应力集中的直角结构，在承受较大启闭扭矩的时候，连接位置不会出现应力断裂，整体结构的强度冗余足够，即便操作时施加超出常规的力矩，也不会出现辐条断裂、轮缘变形的问题。在设备选型适配时，需要注意手轮的最大回转直径要满足现场的操作空间要求，手轮安装位置周围不能有其他管路、设备构件阻挡转动行程，保证整圈旋转都不会出现干涉，同时中心安装孔的尺寸要与阀杆的轴径匹配，键槽的尺寸要对应传动键的规格，避免装配时出现配合过松或者过紧的问题。这类手轮相比冲压成型的薄钢板手轮，整体刚性更好，重载荷操作下不会出现轮缘变形，相比实心轮盘的手轮，又能减轻自身重量，降低阀杆的轴向负载，同时减少材料用量，控制制造成本，在通用工业管路、中小型设备的手动调节机构上适配性很强。
