嵌入式翻转开关插座组合结构设计

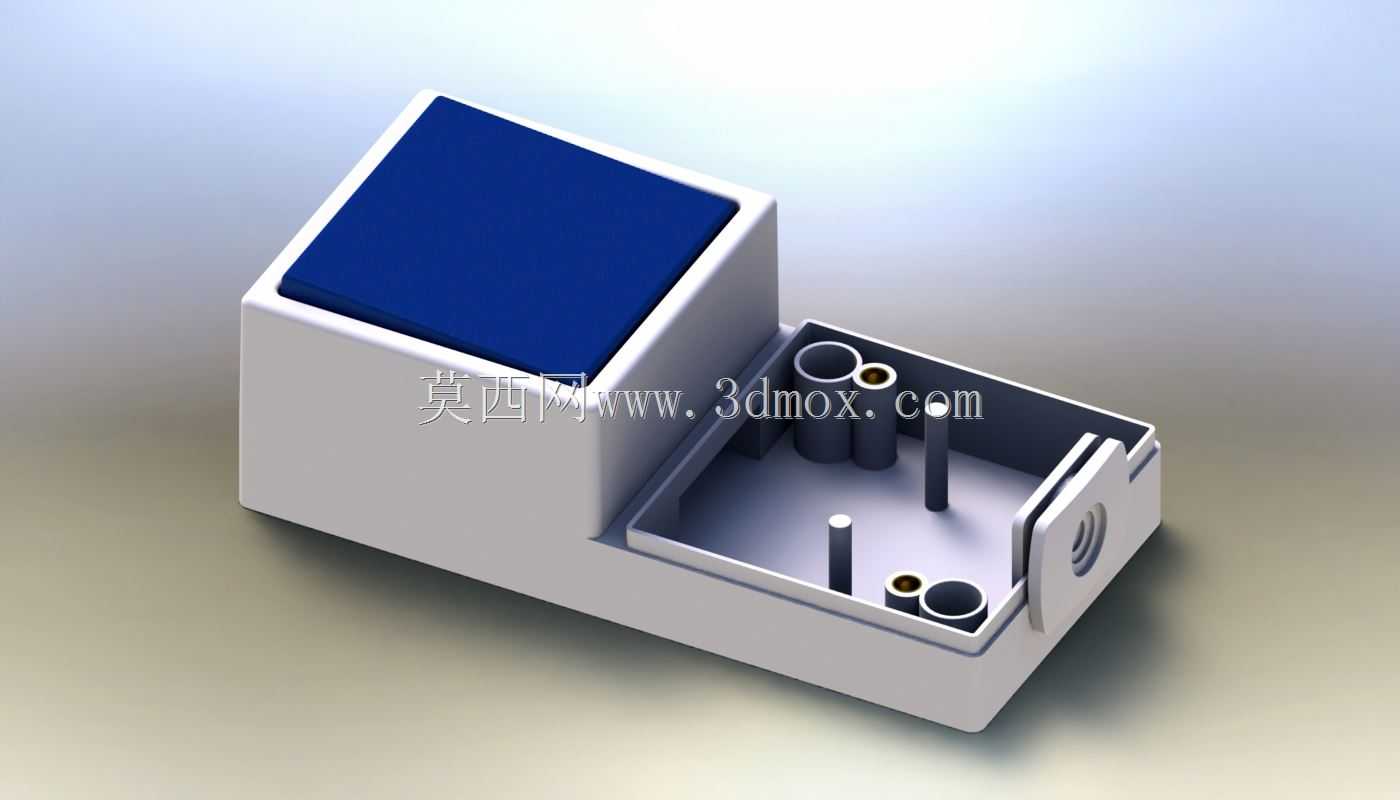

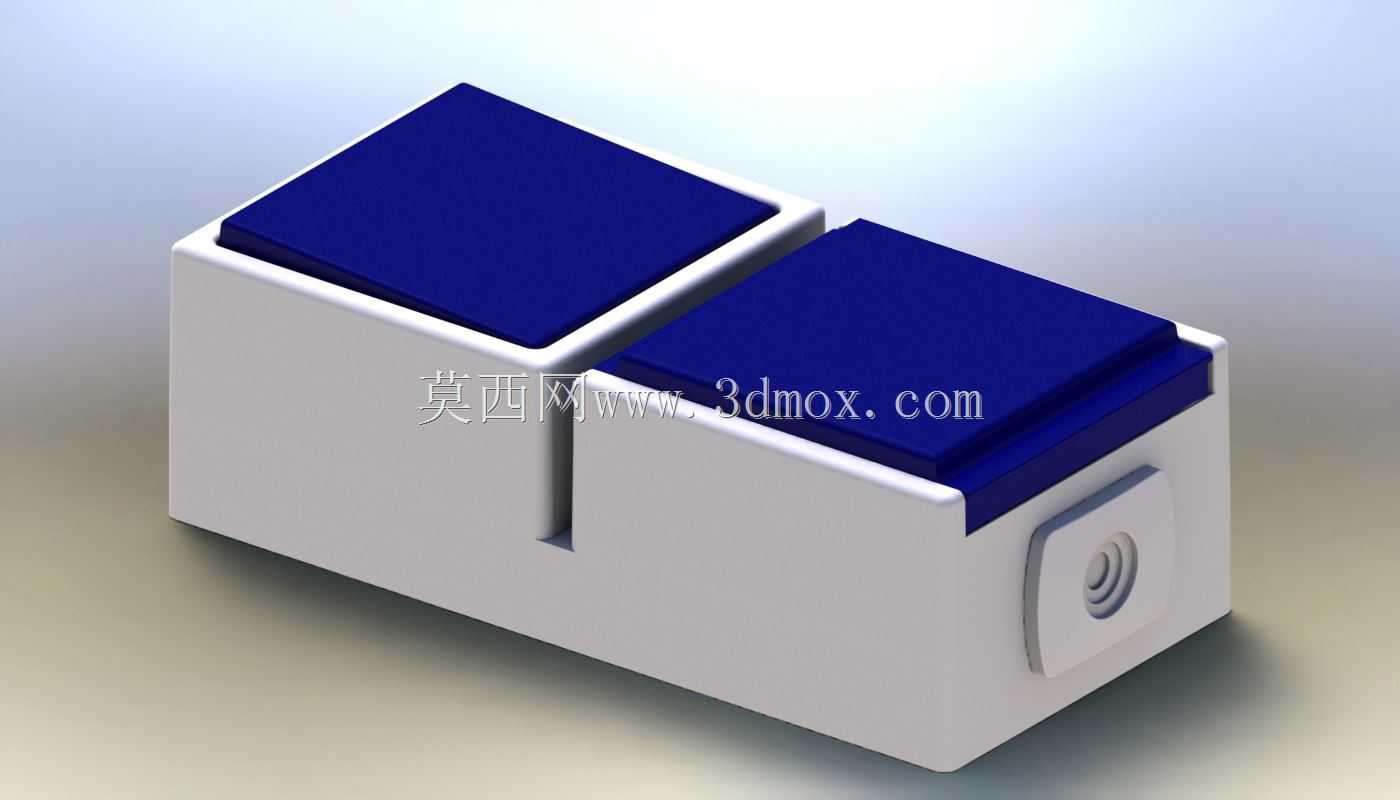

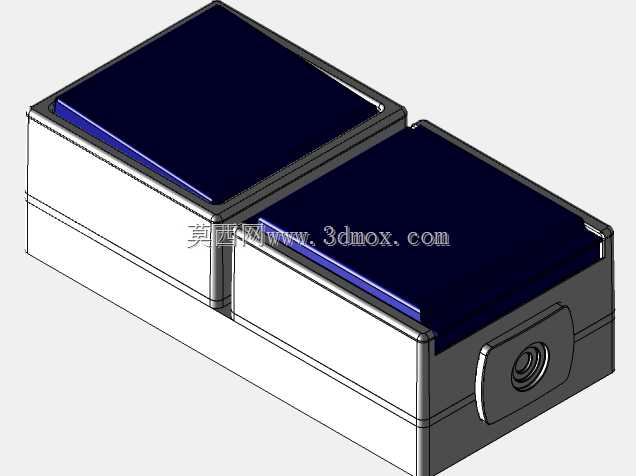

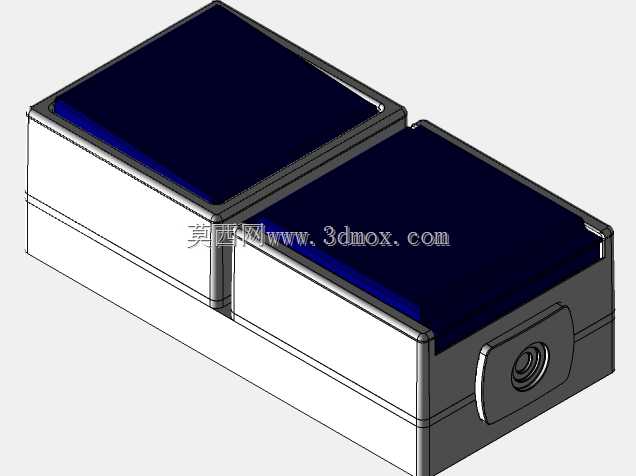

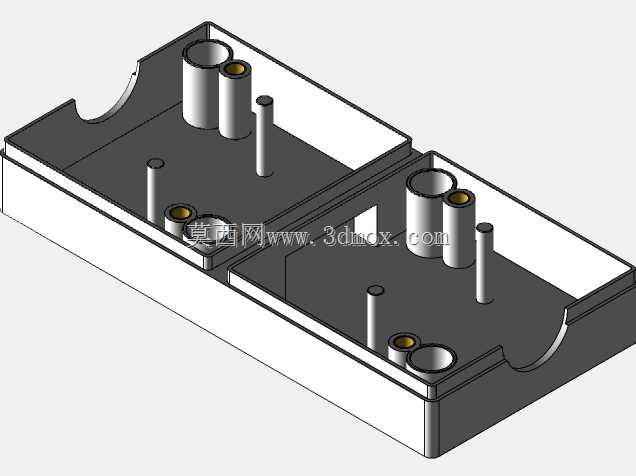

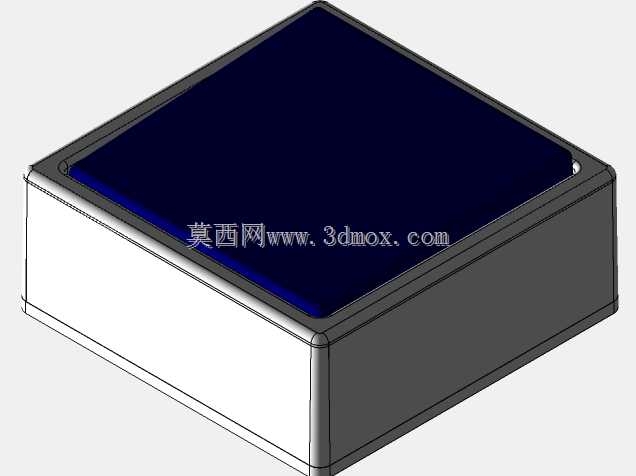

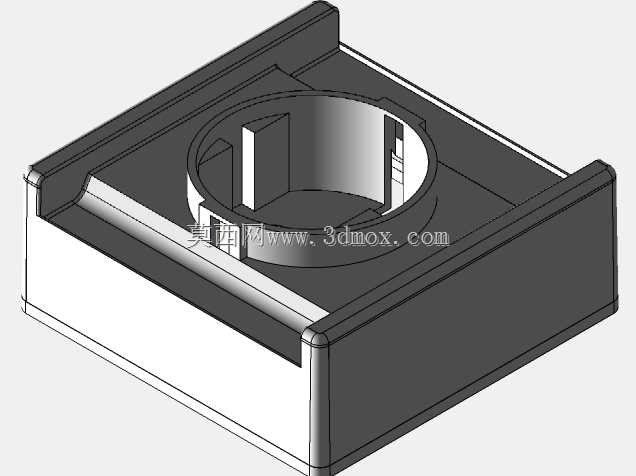

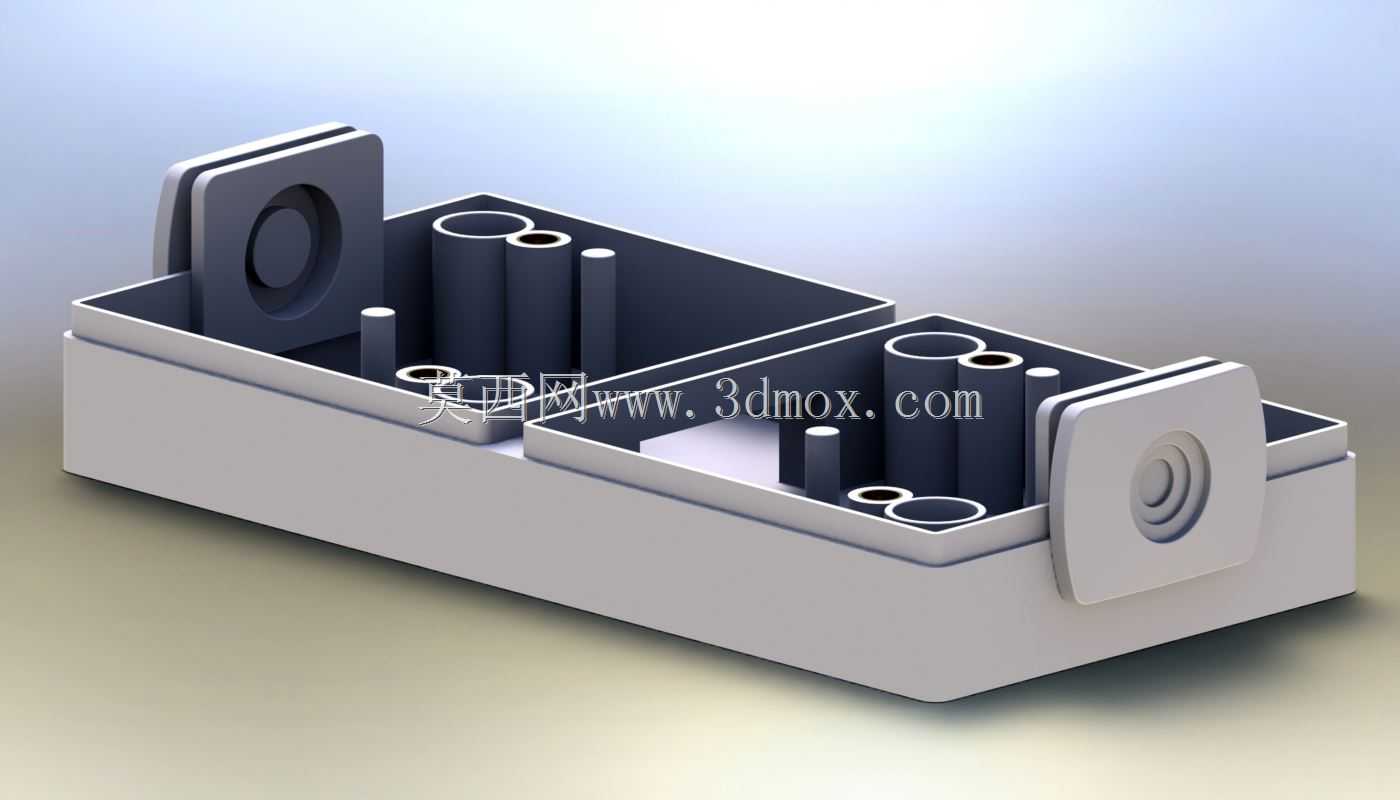

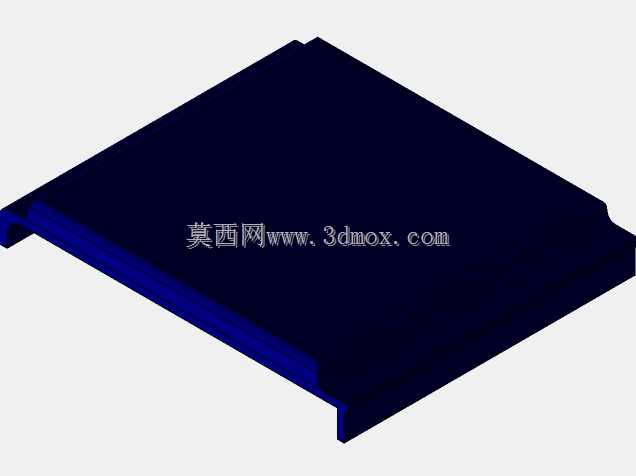

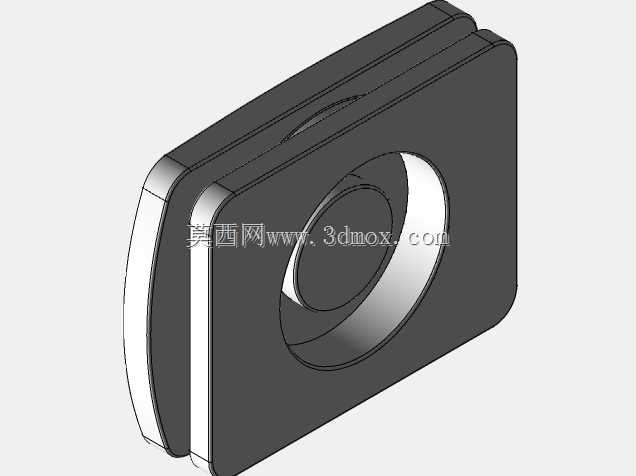

该款翻转开关与插座的组合器件，主要适配家装厨卫、办公工位、实验室操作台等墙面暗装场景，解决传统平面开关插座易积灰、误触碰、面板凸起磕碰的实际使用痛点。从结构设计逻辑来看，整体采用双模块并排布局，两个独立的翻转单元分别对应开关控制与取电接口功能，非使用状态下单元盖板与外框顶面齐平，可有效阻挡水渍、灰尘进入器件内部，降低厨卫高湿多尘环境下的用电安全隐患；使用时按压盖板边缘即可触发翻转机构，将操作面或插孔露出，操作反馈清晰，翻转阻尼经过调校，不会出现松垮自动回落或者卡滞无法弹起的问题。外框主体采用直角方正造型，壳体壁厚均匀，适配标准86型暗装底盒的安装边界，安装时无需额外扩孔，可直接替换同规格传统墙面插座，外框侧边预留的卡扣结构与暗盒卡接后，配合面板压边可完全遮盖墙面开孔边缘，对施工开孔的公差容忍度较高，降低现场安装的修整工作量。功能层面，开关单元采用单刀双掷结构可实现单路或双控线路适配，插座单元的铜件夹持结构经过行程优化，插拔力符合电工产品安全规范，多次插拔后仍能保持稳定的接触压力，减少接触不良发热的风险。外形上顶面的两个翻转盖板做了微凸的台阶限位，闭合状态下与外框的缝隙控制在0.3mm以内，既保证翻转动作无干涉，又能避免大颗粒杂物落入缝隙。侧面设置的标识区域采用内凹浮雕工艺，长期使用不会出现标识磨损脱落的问题，方便施工接线与后期用户识别功能分区。整体结构的分件设计充分考虑注塑成型的工艺性，壳体所有转角均做了均匀的圆角过渡，避免注塑件应力集中导致的开裂变形，内部筋位布局既保证了壳体的结构强度，又不会造成材料冗余增加成本，各部件的装配卡扣均设计了导向斜角，产线装配时可快速对位，提升组装效率。
