1:32比例开放铁路用缓冲止挡结构

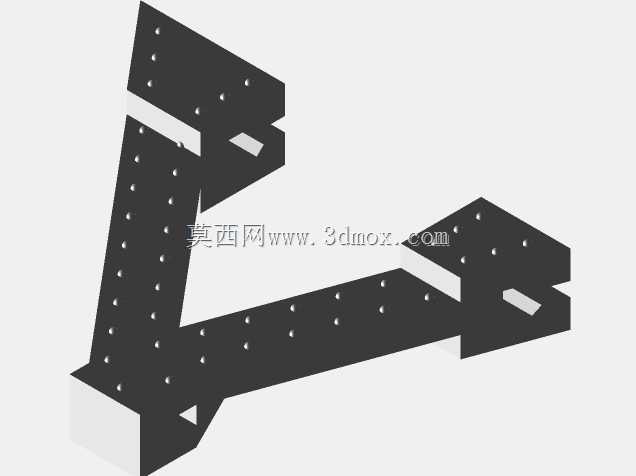

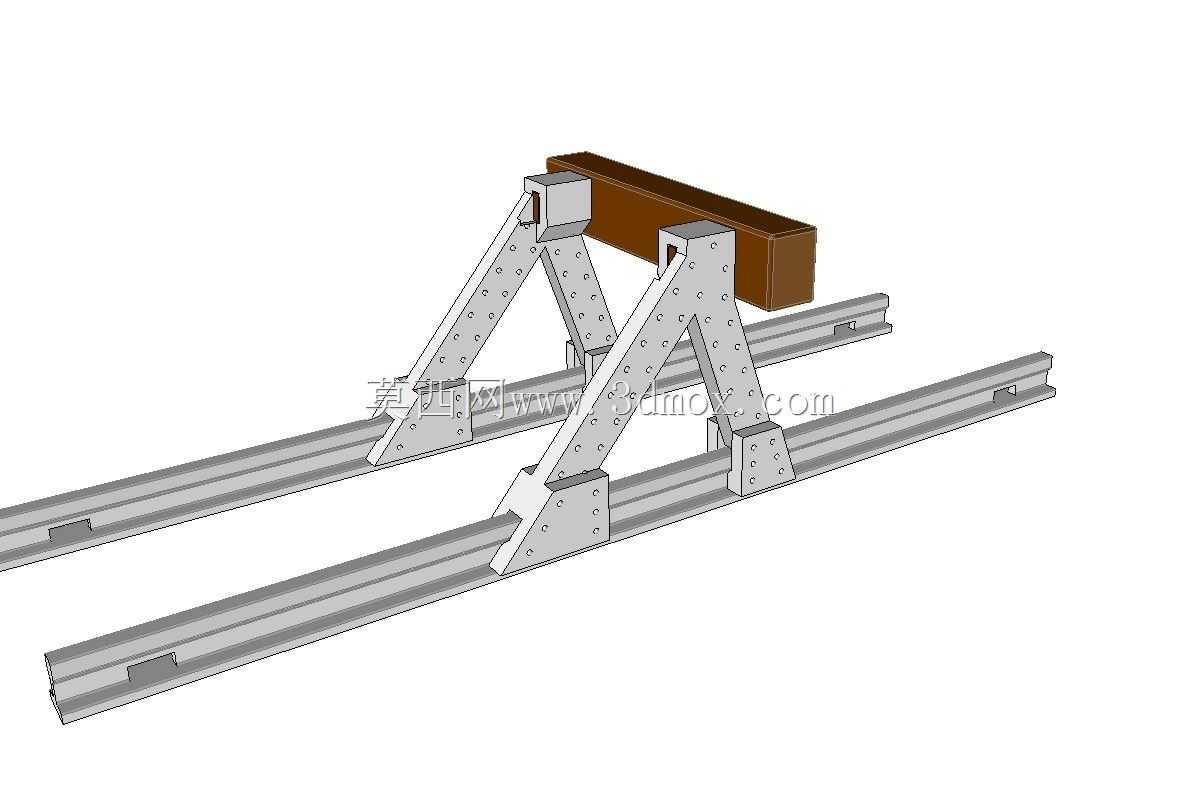

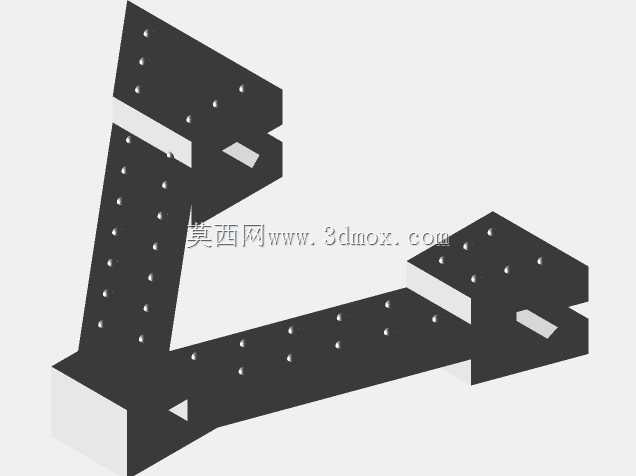

在缩比铁路模型的运行场景中，轨道末端的防护结构是保障模拟运行安全、还原真实铁路设施细节的关键部件，这类缓冲止挡结构的设计，既要匹配缩比轨道的安装尺寸，也要还原真实铁路车挡的缓冲防护逻辑，避免模型列车在轨道末端行驶时出现脱轨、冲出轨道的问题。本次设计的1:32比例缓冲结构，针对花园式微缩铁路的使用场景开发，适配该比例下的常规钢轨截面尺寸，整体采用三角桁架式的支撑结构，通过多组斜向支撑件分散列车抵靠时的冲击力，避免单点受力导致的结构变形或轨道移位。从实际使用场景来看，这类缓冲结构多布置在微缩铁路的线路尽头、存车线末端、道岔分支的终端位置，当模型列车因操控失误、惯性滑行抵达轨道终点时，缓冲结构首先通过前端的抵靠面接触列车车钩或车头端面，将冲击力沿斜向支撑传导至轨道基体，同时顶部设置的缓冲块采用类木质的阻尼材质，吸收部分冲击能量，避免刚性碰撞导致的模型车件掉件、漆面磨损。设计过程中首先确定安装边界：支撑结构的底部卡槽完全匹配1:32比例轨道的轨头截面尺寸，可直接卡入轨腰位置，无需额外打孔或粘接固定，安装后支撑脚与轨面的贴合间隙控制在0.1mm以内，保证卡接后不会出现横向窜动；整体支撑结构的高度匹配该比例下常规客车、货车模型的车钩中心高度，确保碰撞时受力点与车钩位置对齐，避免出现车头爬上挡体的情况。结构细节上，斜向支撑件采用带减重孔的板式结构，既还原了真实铁路车挡的桁架式外观，也通过均匀排布的通孔降低结构自重，同时保证支撑刚度，每片支撑件之间通过螺栓孔位实现拼接固定，装配时可直接卡装在轨道上，拆卸调整位置时也不会损伤轨道表面。顶部的缓冲挡块采用矩形截面设计，长度覆盖两股轨道的中心间距，保证列车无论偏左还是偏右抵靠，都能接触到缓冲面，挡块与支撑框架之间采用嵌入式连接，长期使用出现磨损后可单独更换挡块，无需更换整个支撑结构。从功能特性来看，该结构不需要额外的阻尼元件，依靠自身三角结构的稳定性和顶部挡块的材质阻尼实现缓冲效果，适配1:32比例下模型列车的常规运行速度，即使列车以最高模拟速度抵靠挡体，也不会出现挡体移位、列车脱轨的情况。设计时也充分考虑了微缩模型的外观还原度，支撑件表面的螺栓凸台、减重孔的排布都参考了真实工业用铁路车挡的结构形式，安装在轨道上时能和整体场景的写实风格匹配，不会出现比例失调、外观违和的问题。安装边界方面，整个缓冲结构沿轨道纵向的占用长度为42mm，横向宽度与轨距匹配，安装后不会超出轨道两侧的限界，不会影响相邻轨道的列车通行，支撑结构底部的卡爪深度适配该比例轨道的轨腰高度，卡装后底部与轨枕表面贴合，不会出现悬空翘起的情况。对于微缩铁路模型的搭建者而言，这类缓冲结构既是保障运行安全的功能件，也是场景细节还原的装饰件，在存车线、尽头线、装卸线的末端布置该结构，能大幅提升整个铁路沙盘的真实感，同时避免日常操控中因列车冲出轨道导致的模型损坏。结构建模过程中，所有拼接面都预留了0.05mm的装配间隙，保证3D打印后可直接拼接组装，不需要额外打磨修整，卡爪与轨道的配合面采用小角度拔模设计，既保证卡接的紧固性，也能顺畅拆装调整位置。
