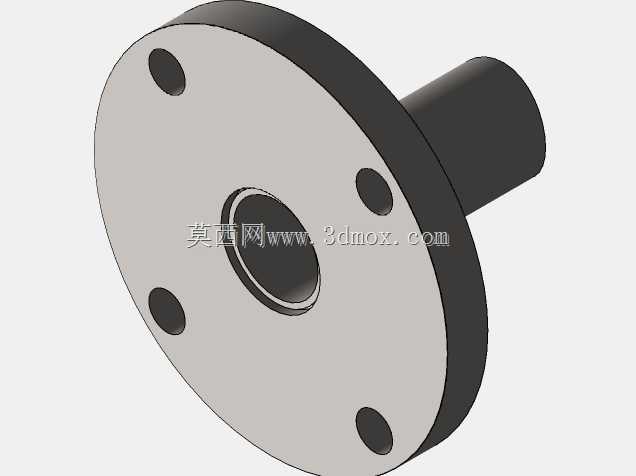

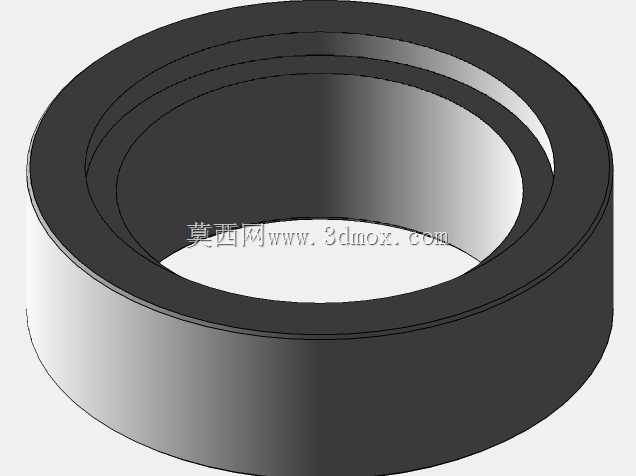

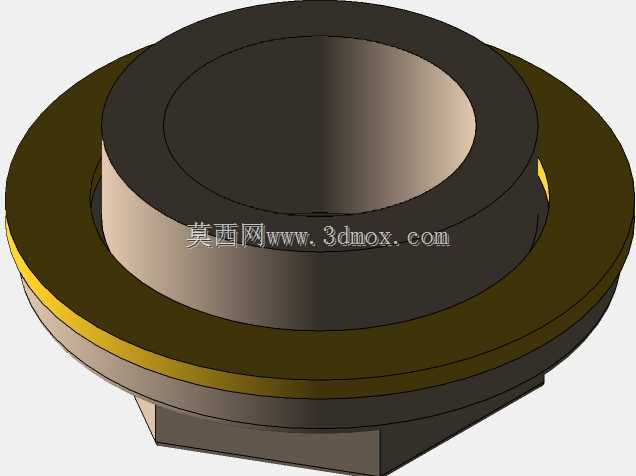

DN65PN16法兰式立式气体分离器结构

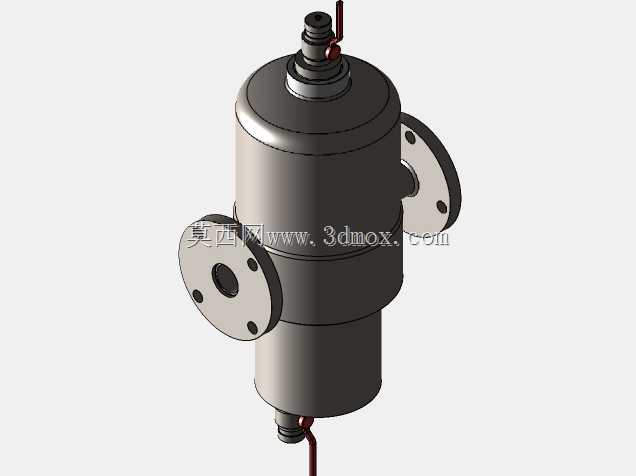

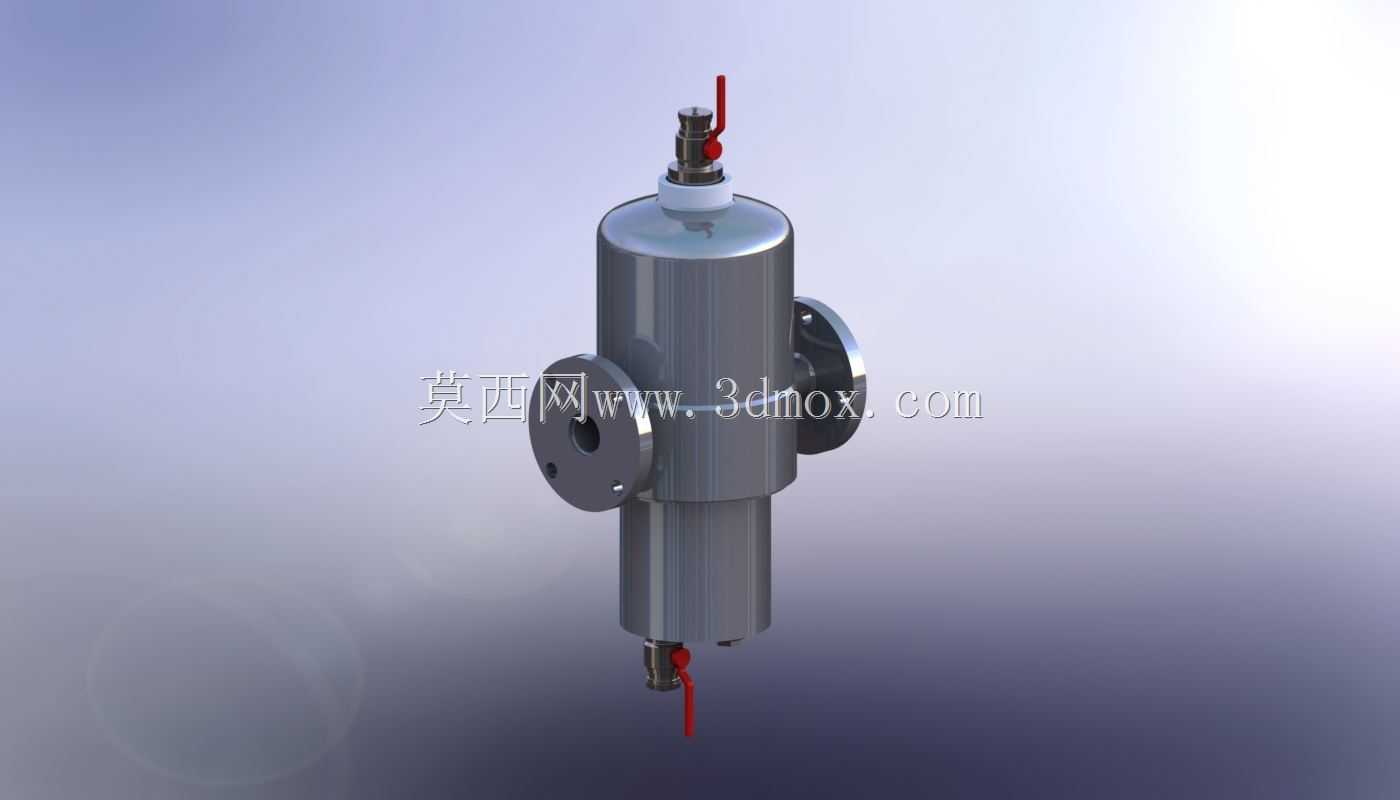

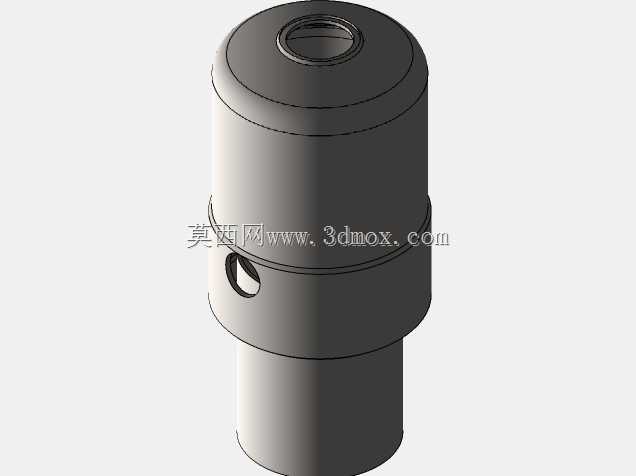

　　这款DN65公称通径、PN16公称压力的立式气体分离器，主要适配闭式循环水系统、压缩空气管路、小型工艺流体输送管线的气液分离需求，在暖通空调循环水、车间压缩空气支干线、小型化工流体输送场景中，能有效脱除流体中裹挟的游离气体，避免气阻、气蚀损伤下游泵阀与计量仪表，减少管路振动与噪声传递。从结构设计来看，整体采用立式圆柱形罐体布局，两侧对称设置法兰连接端，可直接串接在同通径的水平管段中，无需额外加装变径接头，安装时需保证罐体垂直，顶部排气阀、底部排污阀的轴线与管路中心线处于同一竖直平面，避免安装偏斜导致内部流场紊乱，降低分离效率。罐体内部的流道设计采用扩容减速+碰撞聚结的思路，流体从侧方法兰进入罐体后，通流面积突然扩大，流速快速降低，

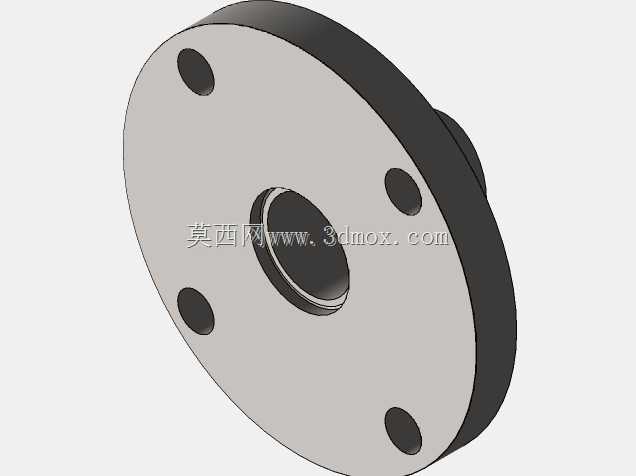

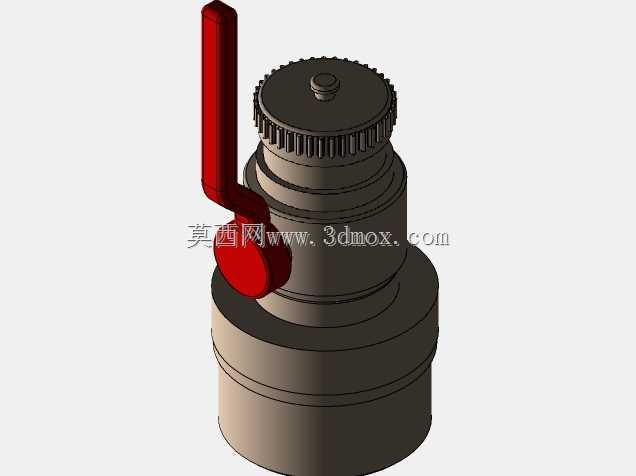

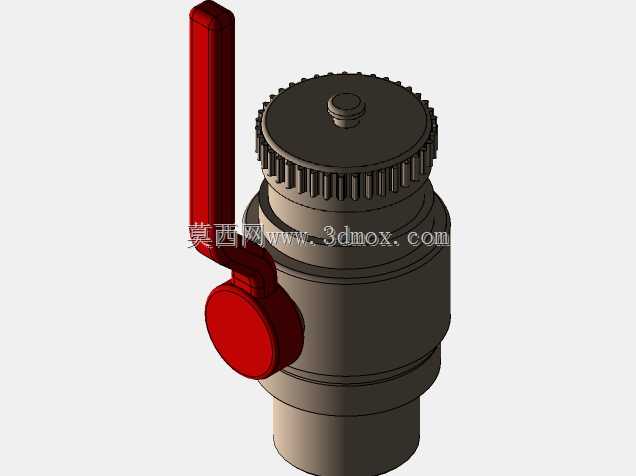

　　裹挟的气泡在浮力作用下向上聚集，顶部设置的自动排气阀可在气体积聚到设定阈值时自动排出，无需人工频繁操作；底部的排污接口可定期排出分离出的液态杂质与沉积污物，避免污物堆积堵塞内部流道。从安装边界来看，两侧法兰的连接尺寸符合PN16压力等级的法兰标准，对接时无需额外调整管路间距，罐体上下方向的预留空间需满足排气阀、排污阀的操作与维护需求，顶部排气阀上方需预留不小于100mm的操作空间，底部排污阀下方需预留足够的排污管接驳空间，侧面与周边管线、墙体的净距不小于50mm，方便后期拆装检修。在实际选型应用中，该规格分离器适配的管路流量范围覆盖同通径管路的常规经济流速区间，无需额外核算通径匹配度，可直接替换同参数的进口同类气液分离装置，

　　结构上没有易损的复杂内部构件，日常维护仅需定期开启底部排污阀排出污物，检查顶部排气阀的动作可靠性即可，长期运行的稳定性较好，建模过程中对法兰密封面、阀件接口的尺寸做了精准还原，可直接用于管路装配干涉检查、布管模拟，也可作为成套设备集成时的配套辅件模型调用，避免建模时出现尺寸偏差导致的装配错位问题。
