拼接式快锁连接构件结构设计

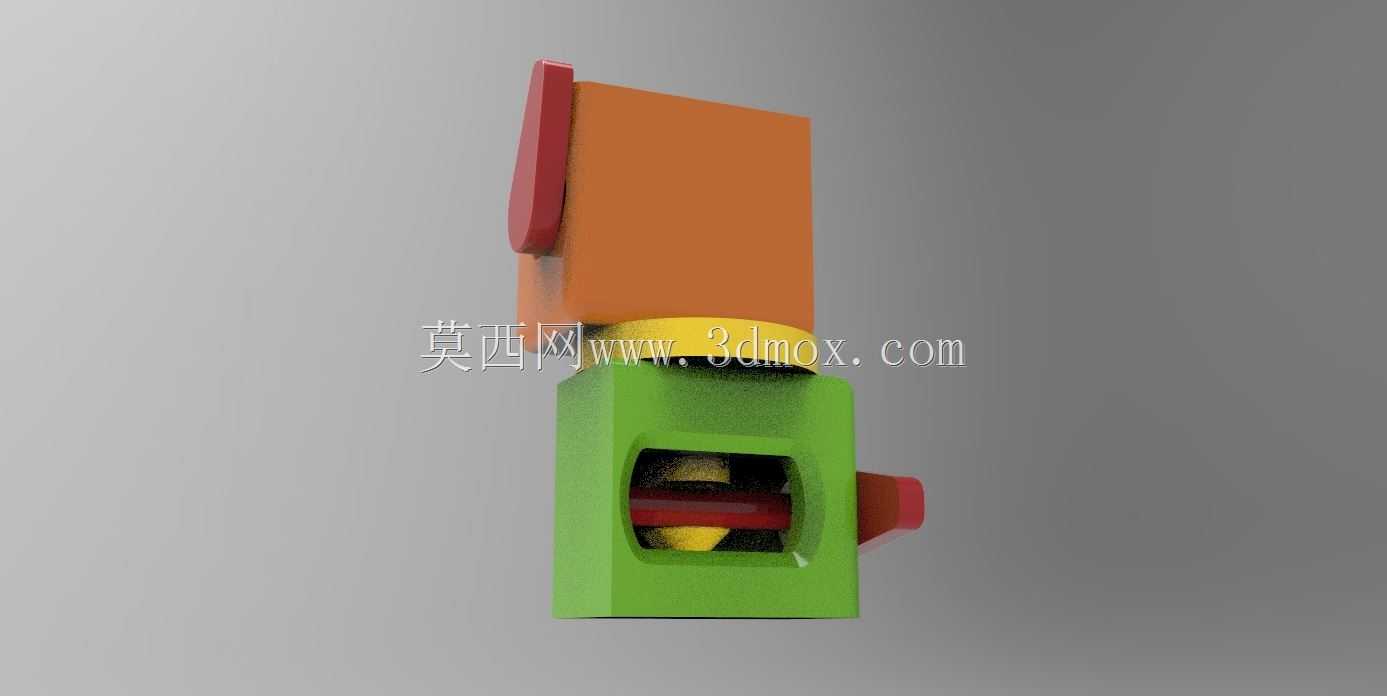

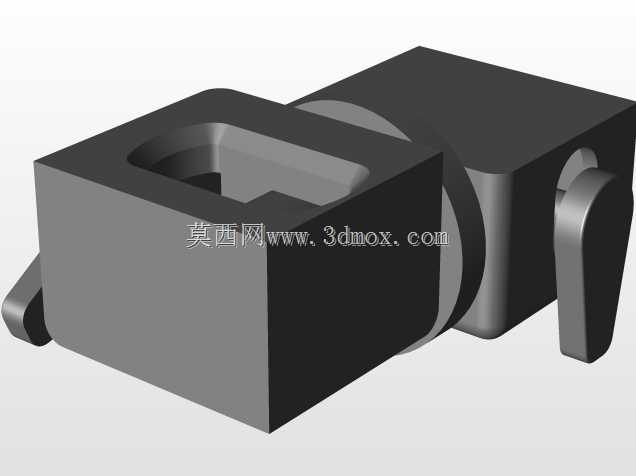

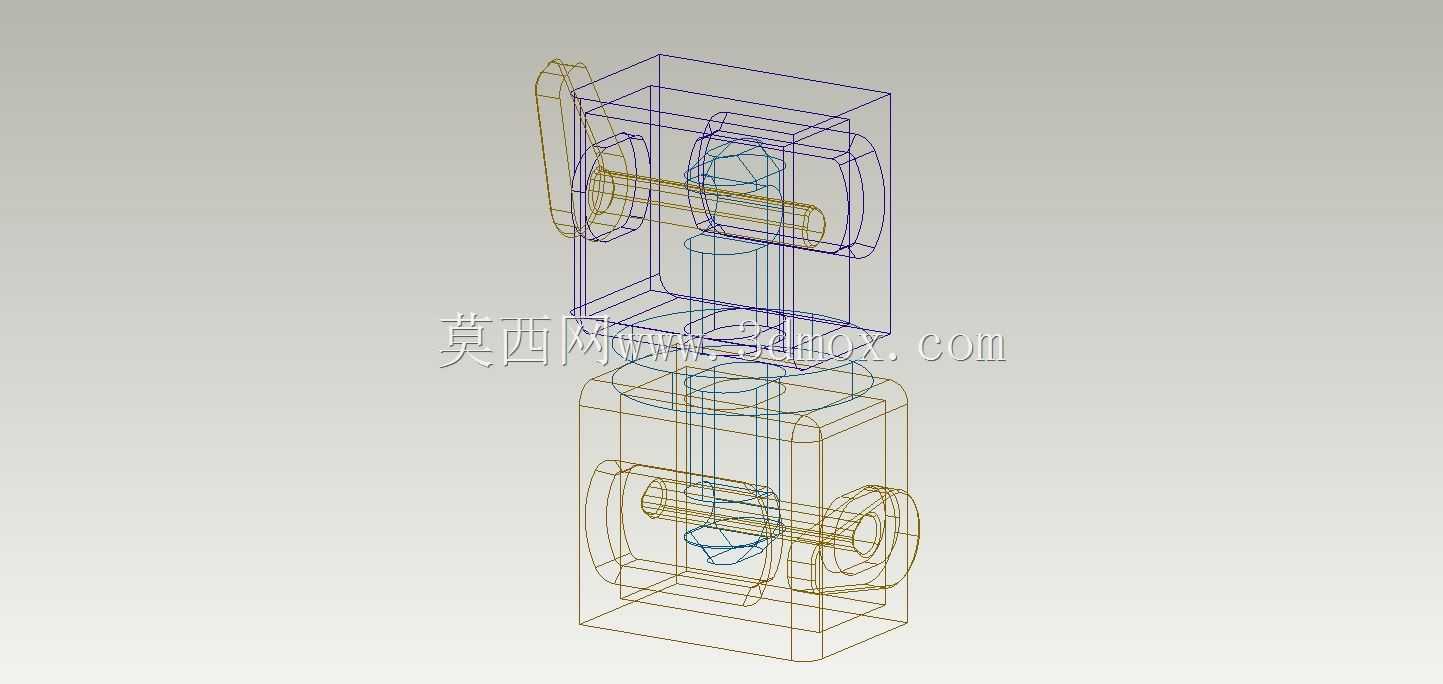

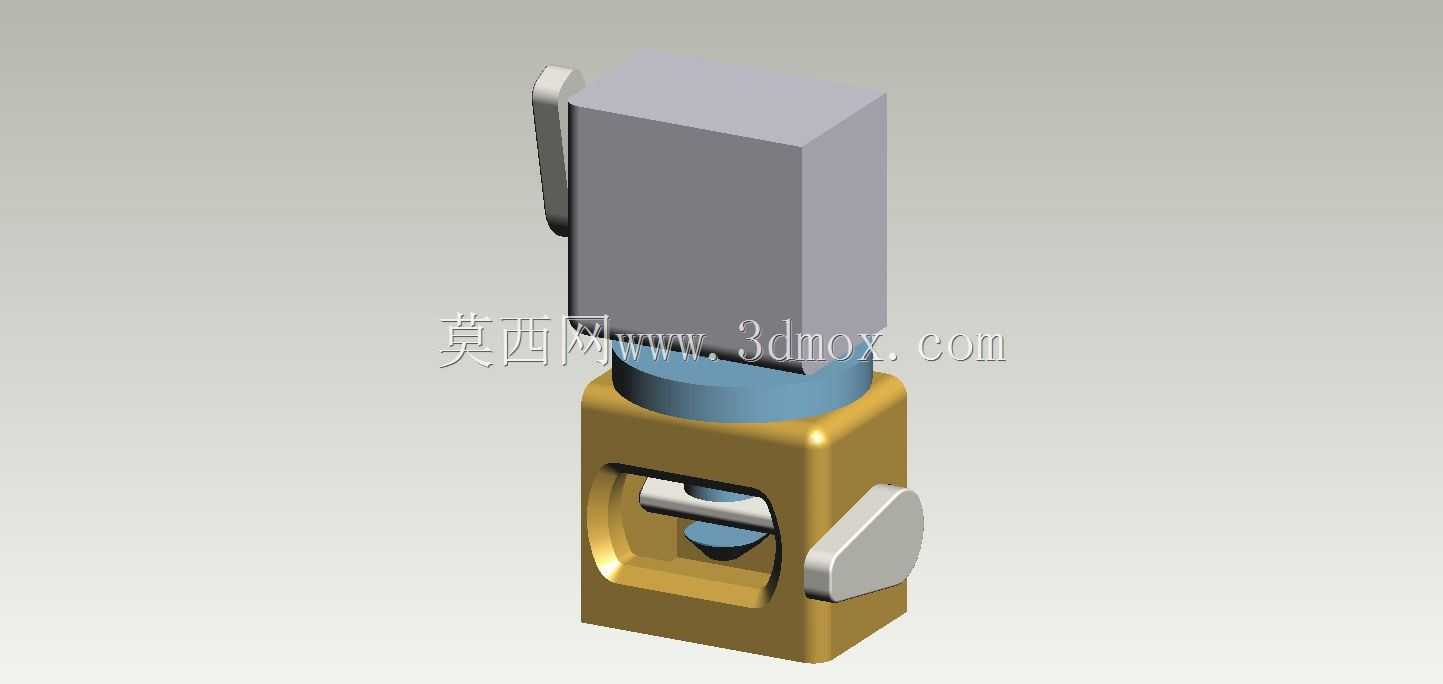

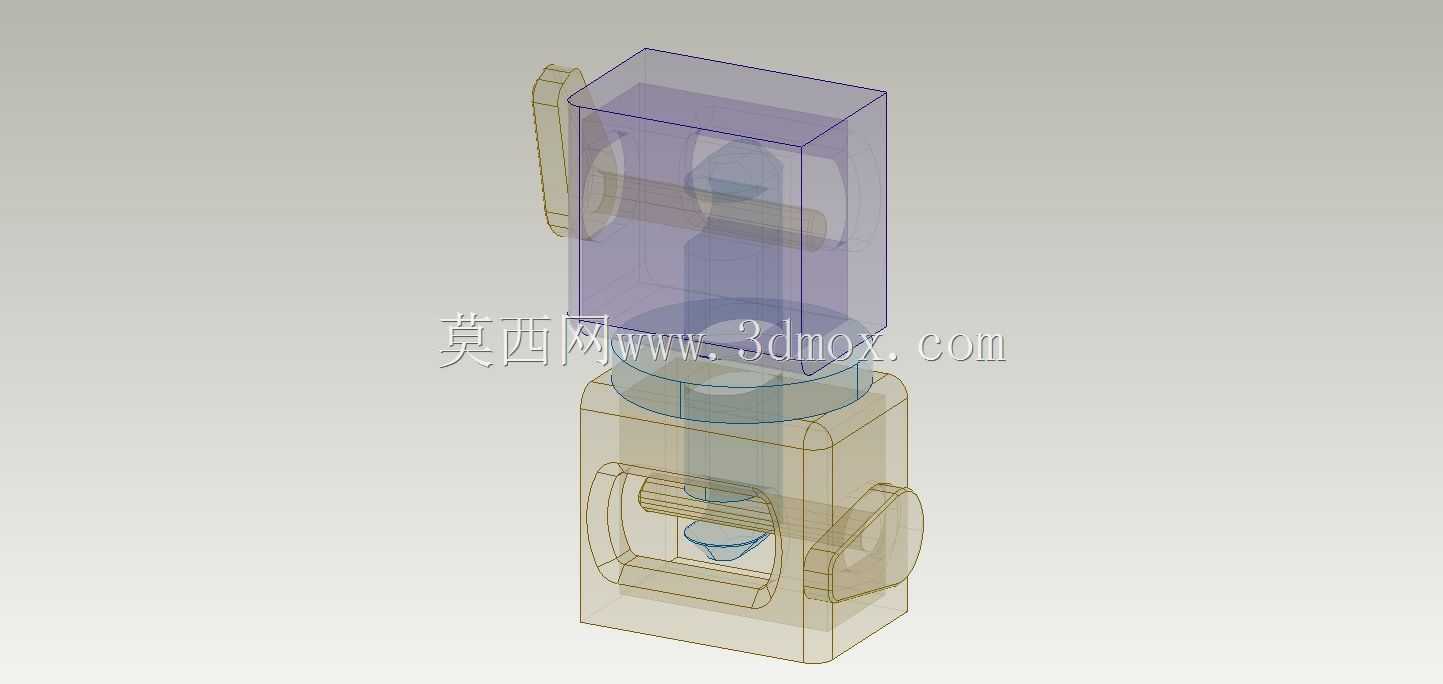

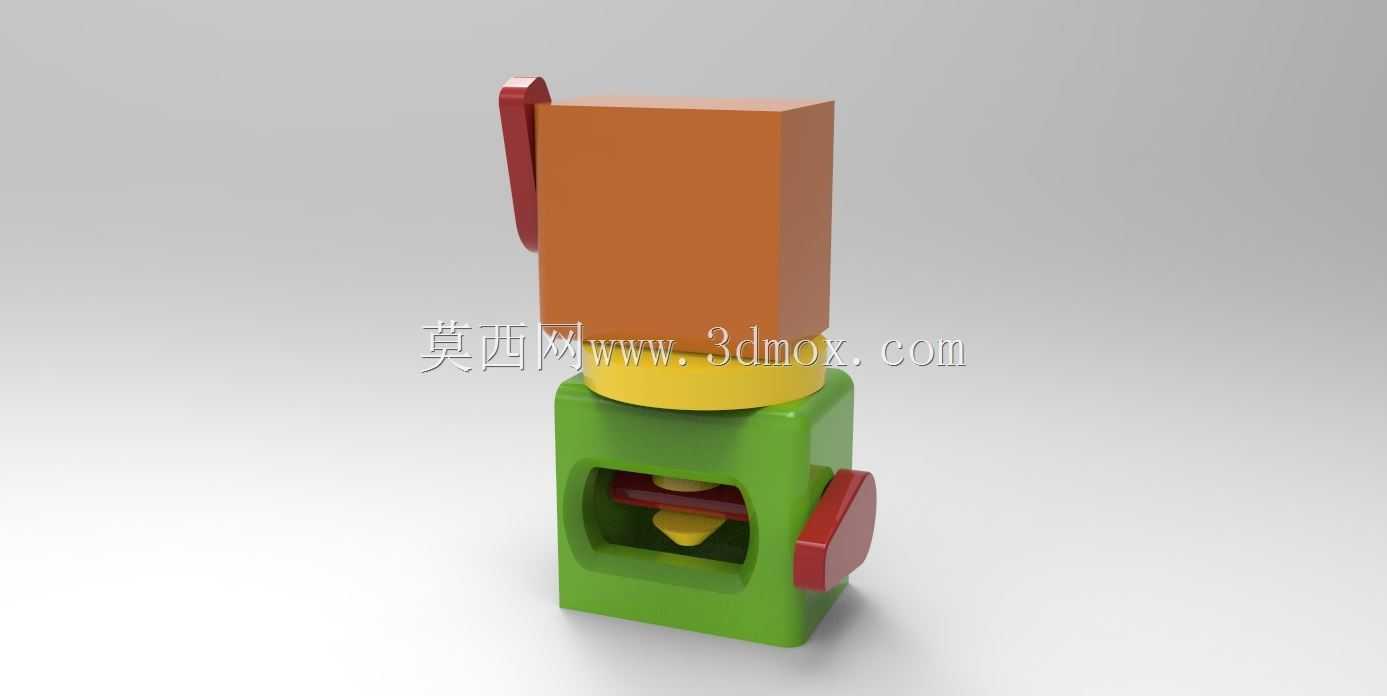

这类快锁式连接构件多应用在模块化快装工装、可拆卸管线接驳、小型实验装置拼接场景中，核心作用是实现两个独立功能模块的快速对接与锁止，无需额外辅助工具即可完成拆装，大幅缩短现场装配、模块更换的作业时长。从结构设计逻辑来看，构件分为公头对接端与母头容置端两个核心部分，母头端采用带内凹定位槽的方块结构，槽型轮廓做了圆角过渡处理，既可以在对接时引导公头自动找正，避免硬插造成的接触面刮损，也能在锁止后承担径向限位作用，抵消对接后产生的横向剪切力。公头端的圆柱对接面做了公差配合优化，与母头内孔采用间隙配合设计，装配间隙控制在0.02-0.05mm区间，既保证插拔过程顺滑无卡滞，又不会因间隙过大造成对接后晃动偏移。两侧的扳动式锁扣是整个构件的核心功能部件，锁扣的转轴位置做了偏心结构设计，当扳动锁扣至闭合位置时，偏心轮会压紧母头端面，产生持续的轴向锁紧力，防止设备运行过程中因振动出现松脱；锁扣的扳动臂做了圆弧收边处理，操作人员徒手扳动时不会出现硌手问题，开合角度设置为90度，完全打开时不会干涉公头的插拔路径。从安装边界来看，母头方块端的安装面预留了沉头孔位，可以直接通过内六角螺丝固定在待对接的模块端面，安装孔的孔位公差按照IT7级精度设计，能兼容多数常规模块化设备的安装孔距标准，不需要额外做安装面的二次加工。公头端的圆柱尾部也设置了对接法兰，可以与另一模块的端面通过螺丝锁紧，法兰端面做了0.1mm的浅定位凸台，装配时凸台嵌入模块端面对应的凹槽内，保证对接同轴度误差控制在0.03mm以内，避免对接后出现不同心造成的应力集中。整个构件的棱角位置都做了C1倒角处理，既去除了机加工产生的锐边毛刺，避免装配过程中划伤操作人员，也能在对接时起到导入作用，降低对位难度。在实际工况应用中，这类构件可承受一定的轴向拉脱力与径向扭矩，满足低压流体管线接驳、小型功能模块快换、实验装置快速搭建等场景的使用需求，不需要额外配置紧固件，拆装效率比传统法兰螺栓连接提升60%以上，同时锁止状态有明确的到位反馈，操作人员不需要额外检查即可确认锁止到位，降低装配失误率。
