汽车PCB封装带按扣式盖塑料外壳结构

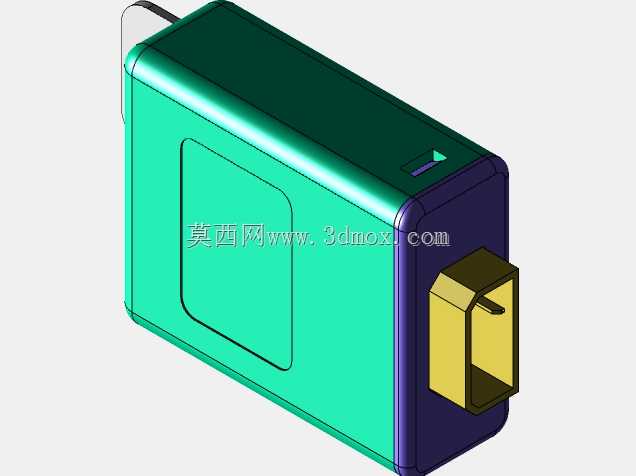

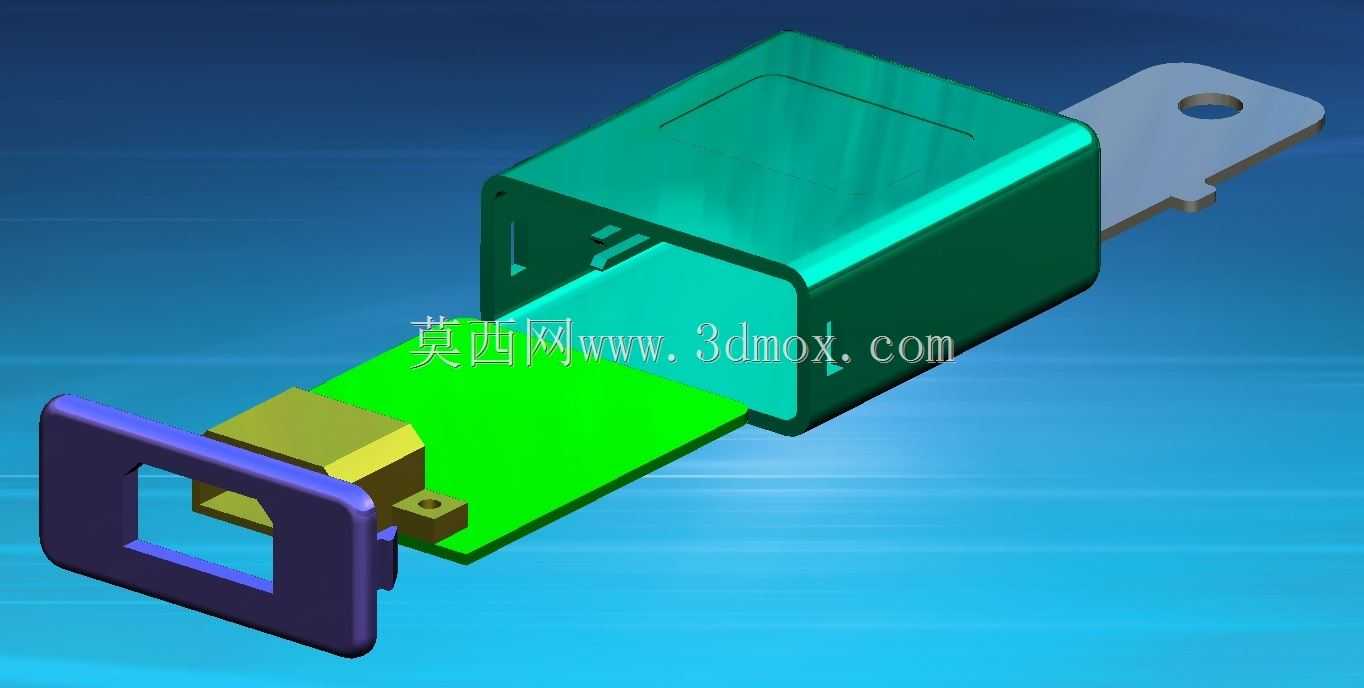

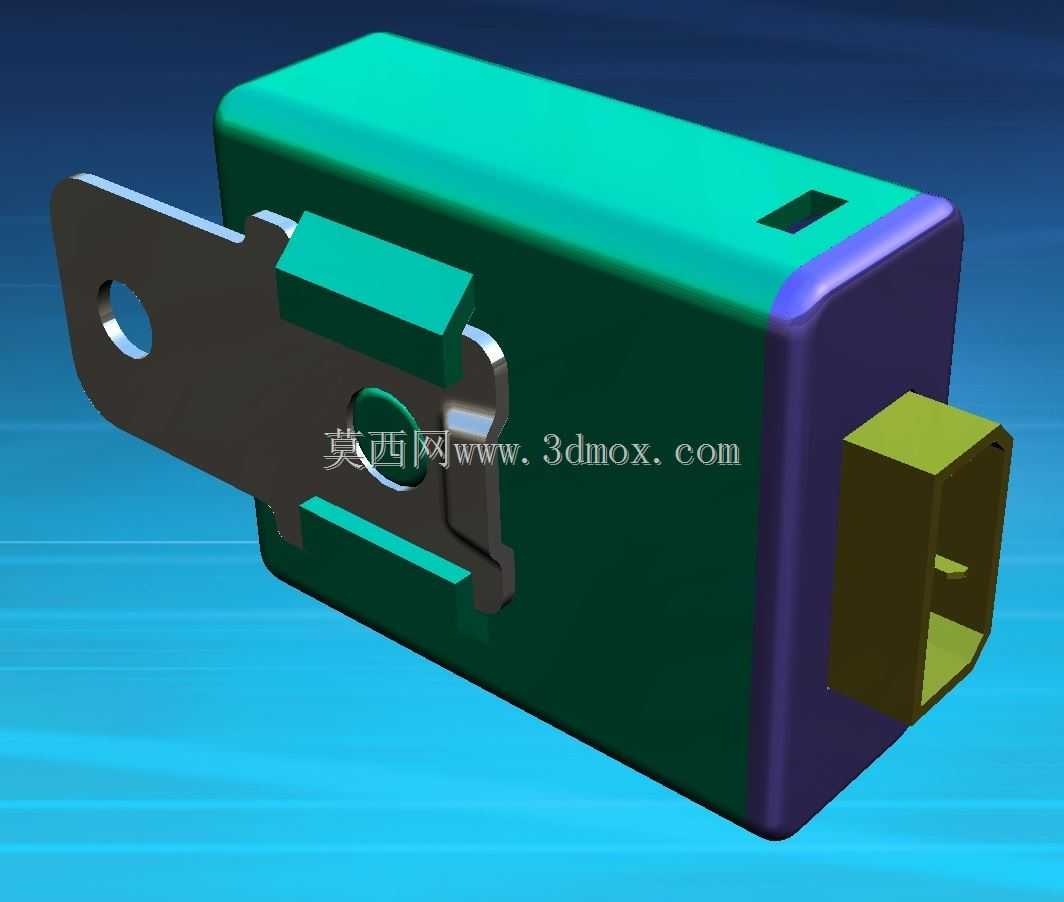

　　这款带按扣式盖的塑料外壳，主要面向车载PCB封装场景设计，适配汽车内部电子控制模块的防护需求，在车载继电器、小型信号控制单元这类需要兼顾绝缘防护与快速拆装的部件上应用广泛。设计阶段优先考虑车载工况的振动耐受需求，按扣结构没有采用常规的薄壁卡舌，而是在壳体侧边设置了带加强筋的卡扣位，配合盖体对应位置的卡槽，装配后能在持续振动环境下保持扣合紧密，不会出现松脱异响的问题。壳体内部预留了PCB安装的定位槽，槽位尺寸按照常规车载小型PCB的板厚公差做了适配，边缘做了0.2mm的倒角处理，避免装配时刮伤PCB表面的阻焊层。伸出壳体的低碳钢支架是经过测试验证的结构件，支架上的安装孔位严格对应车载电子模块的通用安装间距，孔边做了翻边强化处理，

　　安装时能承受标准扭矩的紧固件锁紧力，不会出现支架变形导致的壳体移位问题。外壳主体采用注塑成型工艺设计，壁厚均匀控制在1.8mm，转角位置全部做了R0.5的圆角过渡，避免注塑过程中出现应力集中导致的开裂问题，同时也能减少熔体填充时的流动阻力，降低成型缺陷率。盖体和壳体的配合面做了一圈0.3mm的止口结构，装配后能实现基础的防尘防护，适配车载驾驶舱内的安装环境，不需要额外增加密封胶圈就能满足日常使用的防护等级要求。内部空间的布局充分考虑了PCB上元器件的高度差，在对应较高元器件的位置做了局部的避空凸起，不需要额外增加壳体整体高度就能完成元器件容纳，有效控制了整体的安装占用空间。支架和壳体的连接采用嵌件注塑的方式，

　　在注塑阶段就将预成型的钢支架置入模具，成型后支架和塑料壳体结合强度高，能承受车载环境下的温度循环冲击，不会出现支架和壳体分离的问题。按扣的开启力度经过反复调试，控制在适合人工徒手操作的范围，不需要借助专用工具就能完成盖体的拆装，方便后期对内部PCB进行检修更换，同时扣合后又能保证足够的锁紧力，不会因为车辆行驶中的颠簸导致盖体意外弹开。壳体外表面做了细微的晒纹处理，既可以掩盖注塑过程中可能产生的轻微流痕、缩印等外观缺陷，也能提升装配时的手持摩擦力，方便操作人员在装配线上快速取件定位。
