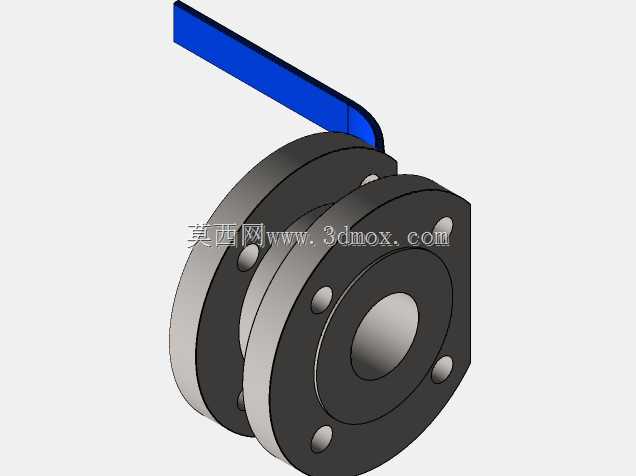

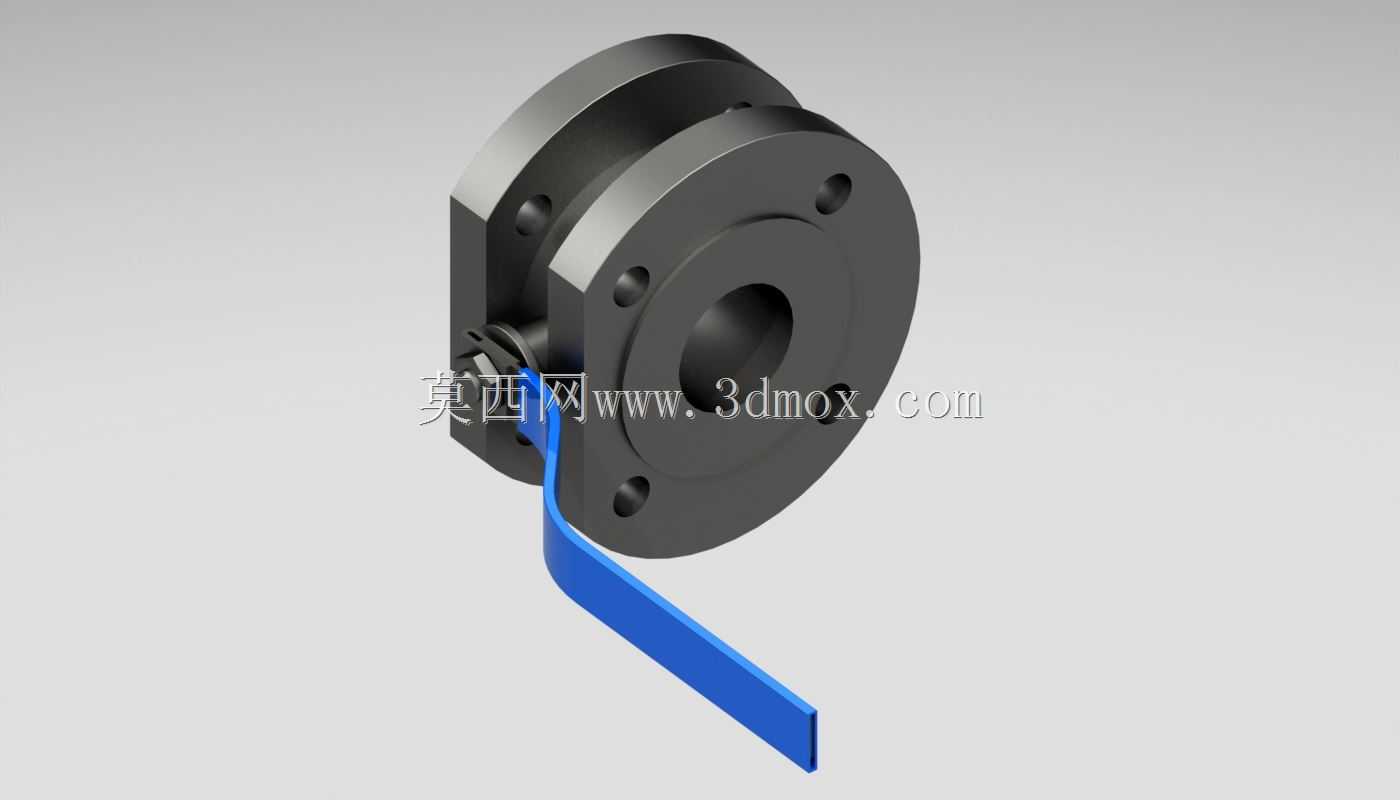

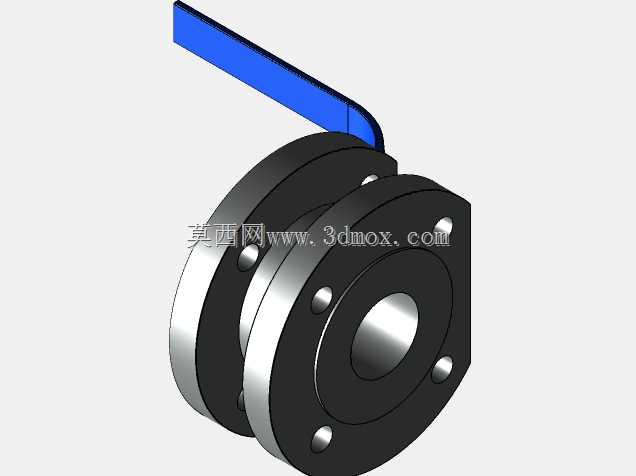

DIN标准DN50法兰式手动球阀结构

这款法兰连接的球阀在工业流体管路系统中应用十分广泛，常见于给排水管网、化工介质输送、暖通循环系统、普通工业气体管路的通断控制场景，作为管路截断类部件，它依靠带通孔的球体旋转实现通路的开启与闭合，操作时仅需将手柄扳动90度即可完成全开到全关的状态切换，相比闸阀、截止阀类截断部件，它的操作力矩更小，开关动作更迅速，流道通畅时的介质压损极低，适配多数无颗粒杂质的洁净流体输送工况。从结构设计来看，它采用对夹式法兰连接形式，两端法兰的螺栓孔位完全遵循DIN标准的DN50规格排布，安装时无需额外加工适配法兰，直接匹配同标准的管路法兰即可完成对接，法兰密封面的平面度、螺栓孔中心圆直径都严格对应通用安装边界，能直接替换同参数的老旧管路阀门，不需要改动原有管路的安装空间。整体结构采用侧装式球体设计，阀体分为左右两部分通过螺栓紧固，内部的球体与阀杆采用防脱出结构，避免带压工况下阀杆被介质压力顶出造成泄漏，手柄采用扁平加长的杠杆式结构，扳动时力臂更长，即使在公称压力范围内的带压状态下，操作人员也无需借助额外工具就能轻松完成开关动作，手柄上的指示方向与球体通孔方向保持一致，现场巡检时可以直接通过手柄朝向判断阀门的开关状态，避免误操作。它的外部轮廓尺寸完全适配DN50通径管路的安装间距，法兰外圆、厚度、螺栓孔数量及孔径都符合DIN标准的安装要求，安装时两端法兰之间加装对应压力等级的密封垫片，穿入配套螺栓对称拧紧即可完成固定，不需要额外调整安装位置。流道采用全通径设计，球体通孔直径与管路通径保持一致，介质通过时不会产生明显的缩径压损，也不容易在阀腔内部残留介质，对于需要定期吹扫、通球的管路场景也能适配。密封结构采用软质密封座贴合球面，在常温工况下能实现可靠的零泄漏截断，日常维护时仅需拆开阀体连接螺栓就能更换内部密封件与球体，维护成本较低，不需要整体更换阀门。在实际选型应用中，这类法兰球阀常被布置在管路分支节点、设备进出口位置，作为检修截断、通路切换的控制部件，相比螺纹连接的同通径球阀，法兰连接的形式密封可靠性更高，更适合中低压工况下的固定管路长期使用，安装后的受力状态更均匀，不会因为管路震动出现连接松动泄漏的问题。建模过程中对法兰螺栓孔、阀杆与手柄的连接位置、球体与密封座的配合间隙都做了还原，能直接用于管路布局的干涉检查、安装模拟，也可以作为阀门类部件选型时的结构参考，帮助设计人员快速确认安装空间是否匹配，避免现场安装时出现尺寸冲突。
