DN50法兰连接旋启式止回阀结构设计

在工业流体输送管路系统中，止回阀是保障介质单向流动、避免倒流引发设备故障与管路冲击的核心阀件，这款DN50规格的旋启式止回阀，主要适配公称通径50mm的中低压工业管路，常见应用场景涵盖给排水系统、暖通循环管路、普通化工介质输送管线、小型泵站出水端等位置，用来在泵组停机、管路压力波动时自动截断反向介质流，避免叶轮反转、介质回流污染、水锤冲击破坏管路密封等问题。

从结构设计逻辑来看，这款阀采用侧装旋启式瓣结构，阀瓣绕阀体内侧的固定销轴做圆弧摆动，相比升降式止回阀，它对介质清洁度的容忍度更高，流道阻力更小，介质正向流动时阀瓣在流体推力作用下自动抬升开启，流道通畅压损小，当介质出现反向流动趋势时，阀瓣在自身重力与反向介质压力的共同作用下快速回落，贴合阀座密封面实现截断，动作响应直接，不易出现卡滞问题。

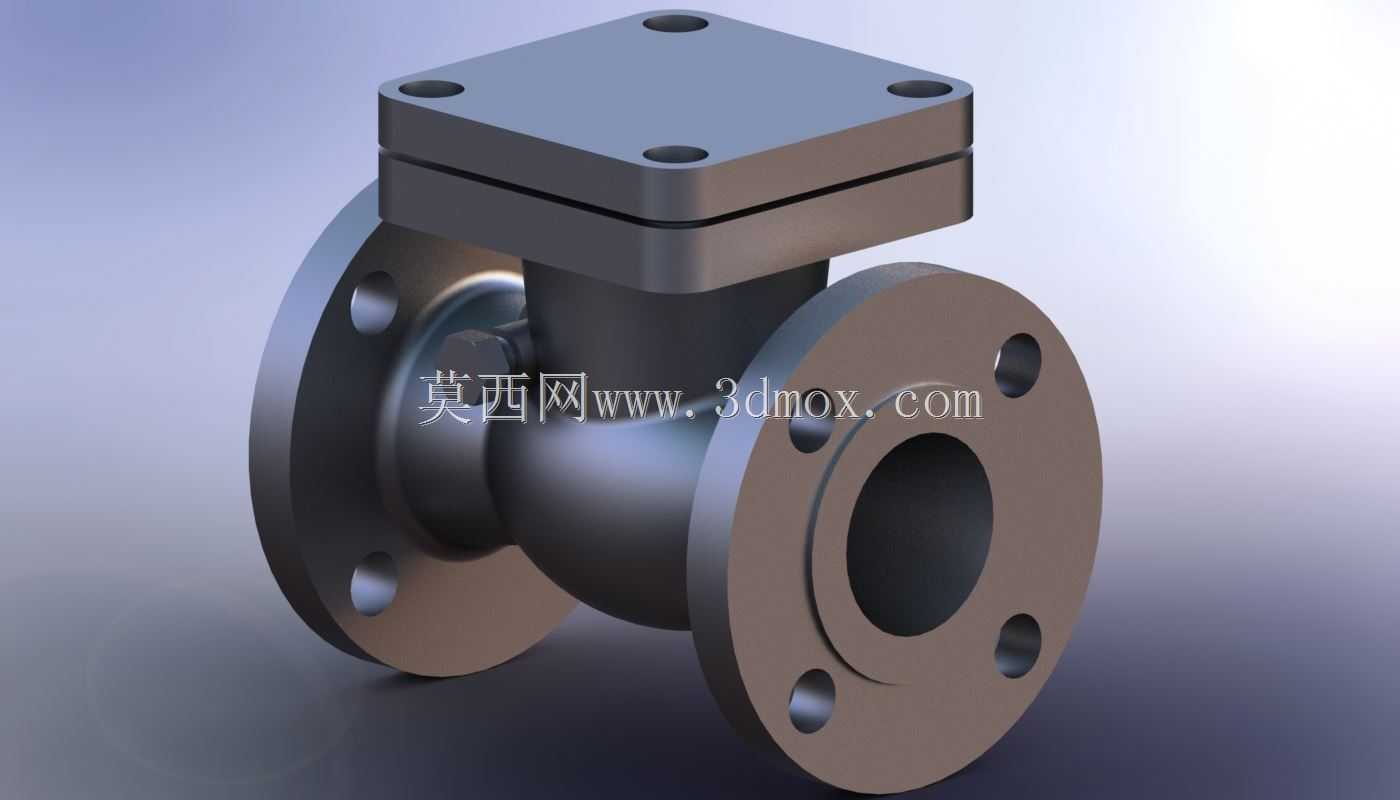

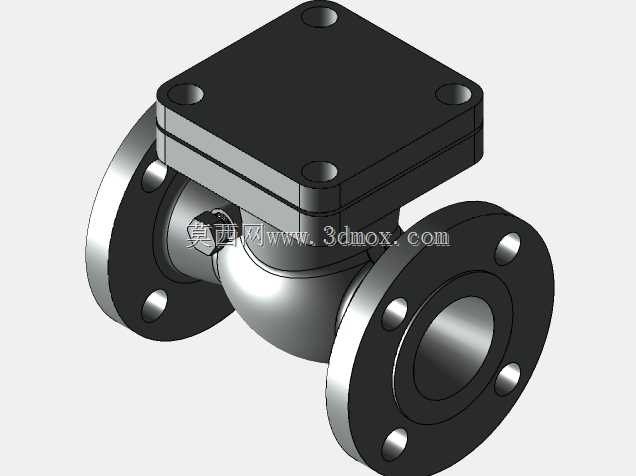

外形与安装边界方面，这款阀采用两端法兰连接结构，法兰端面的螺栓孔位、密封面尺寸匹配对应压力等级的法兰标准，安装时可直接与同通径的管路法兰对接，通过螺栓紧固即可完成装配，无需额外加工焊接接口，现场拆装维护便捷。阀体采用流线型流道设计，进出口流道同轴对齐，介质流经时不会出现急剧的流向折转，能有效降低局部阻力损失，减少管路运行的能耗。顶部采用方形阀盖结构，通过四周均布的螺栓与阀体紧固连接，阀盖与阀体的结合面设置密封结构，防止介质外漏，这种方形阀盖的设计相比圆形阀盖，在同等密封压力要求下，螺栓排布更合理，拆装时操作空间更充裕，后期检修内部阀瓣、销轴组件时，只需拆卸阀盖螺栓即可打开阀腔，无需将整个阀门从管路上切割拆除，大幅降低运维工作量。

建模过程中严格遵循外部尺寸的装配约束，所有法兰端面的定位尺寸、阀盖的安装孔位间距、阀体整体的轴向长度、中心高度等参数都匹配实际安装的空间要求，可直接用于管路布置的干涉校验、阀组布局的方案设计，也可作为同类型阀件改型设计的基础参考模型，帮助设计人员快速完成管路系统的三维布局，提前预判安装空间是否充足，避免现场施工时出现装配干涉、操作空间不足等问题。
