DN50法兰式手动球阀工业结构设计

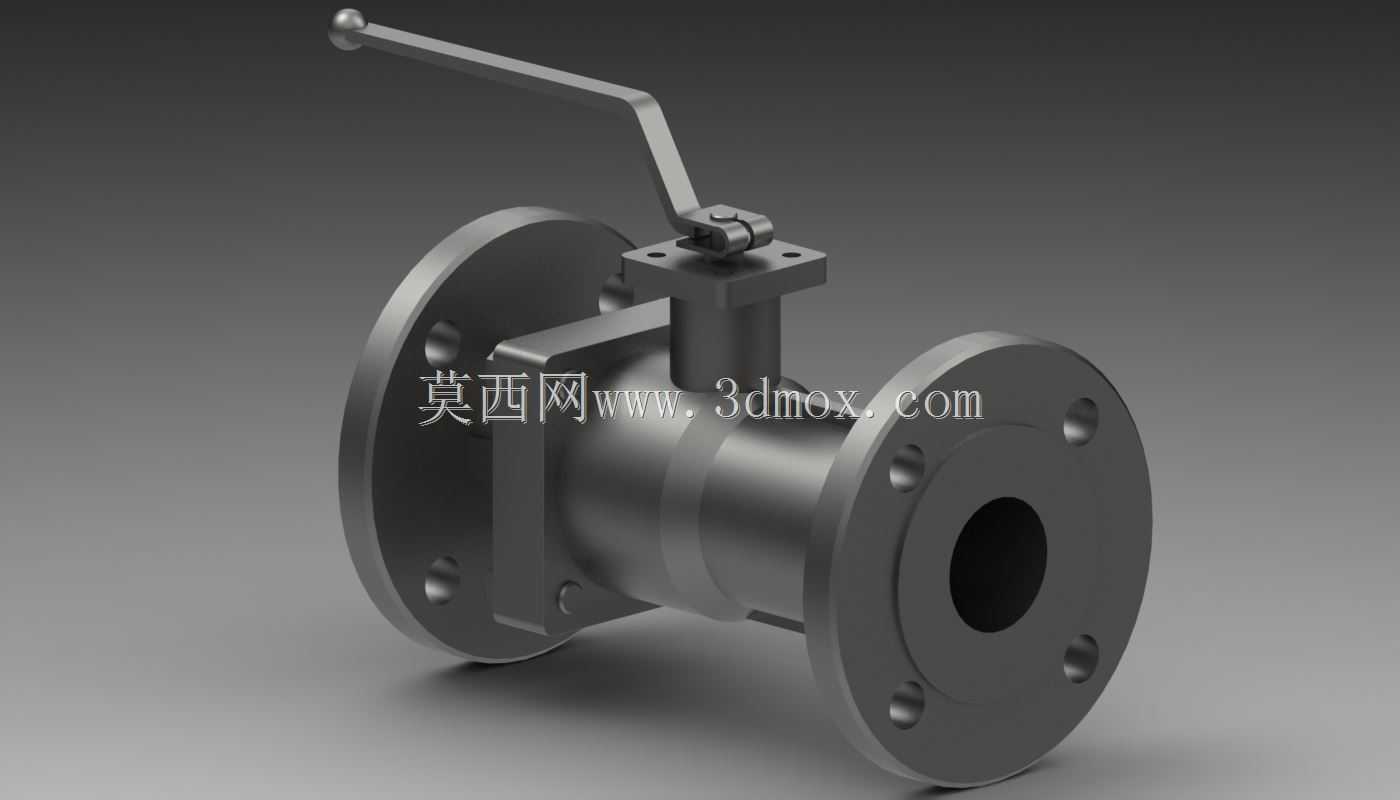

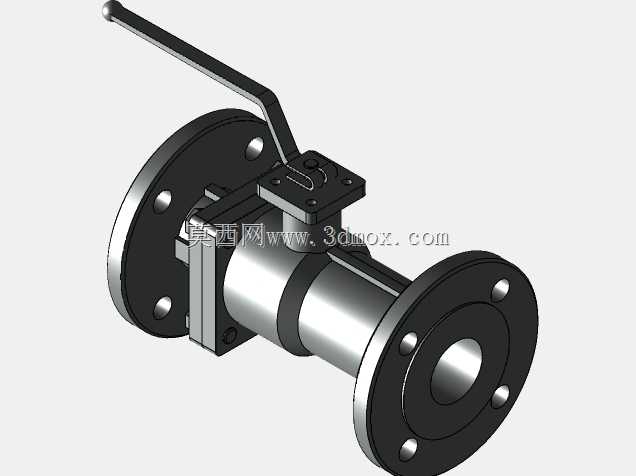

这款DN50规格的法兰连接手动球阀，主要面向公称通径50mm的工业流体管路场景使用，常见于给排水管网、化工介质输送支路、暖通循环系统、小型动力设备的流体通断控制环节，日常工况下承担管路介质截断、通路切换的核心功能，相比同通径的闸阀、截止阀，其流道阻力更小，全开状态下介质压损可忽略，适配水、轻质油品、低压气体等多种常规工业介质。从结构设计来看，该球阀采用一体式浮动球结构，球体与阀座的密封副采用对称压紧设计，手柄转动90度即可完成全开与全关的状态切换，操作力矩小，现场手动操作无需额外辅助工具，阀杆部位设置了防冲出结构，避免带压操作时阀杆被介质压力顶出造成泄漏，法兰连接端的密封面采用突面形式，匹配常规PN16压力等级的管路法兰安装标准，安装时无需额外加工适配接口，直接搭配对应规格的金属缠绕垫或橡胶垫片即可完成密封装配。在安装边界上，该球阀两端法兰的螺栓孔位完全符合DN50法兰的标准排布尺寸，法兰外径、螺栓孔中心距、密封面直径均遵循通用管路法兰规范，安装时需保证两端管路的同轴度偏差不超过2mm，避免强行组对造成阀体附加应力，手柄的转动行程范围内不能设置其他管路支架或设备构件，预留至少150mm的操作空间，方便现场人员转动手柄完成开关操作。设计阶段针对阀腔的流道做了等径处理，介质流经阀腔时不会出现通径突变，减少了介质紊流带来的冲蚀与振动，阀座密封面的压紧量经过反复校核，既保证了低压工况下的密封可靠性，又不会因为压紧量过大导致操作力矩骤增，手柄的长度经过力矩匹配计算，普通人单手即可完成额定压力下的开关操作，同时手柄端部做了防滑弯折处理，带劳保手套操作时也不会出现滑脱问题。阀体外部的连接支架采用加强筋结构，在阀杆与手柄连接部位做了加厚处理，避免频繁操作带来的结构变形，整体结构没有冗余设计，所有零部件均采用常规工业阀件的通用尺寸，后期维护更换密封件、球体等配件时无需定制特殊规格，可直接采购同通径球阀的通用备件完成检修，大幅降低现场运维的配件储备成本。
