法兰连接式DN50旋启止回阀结构设计

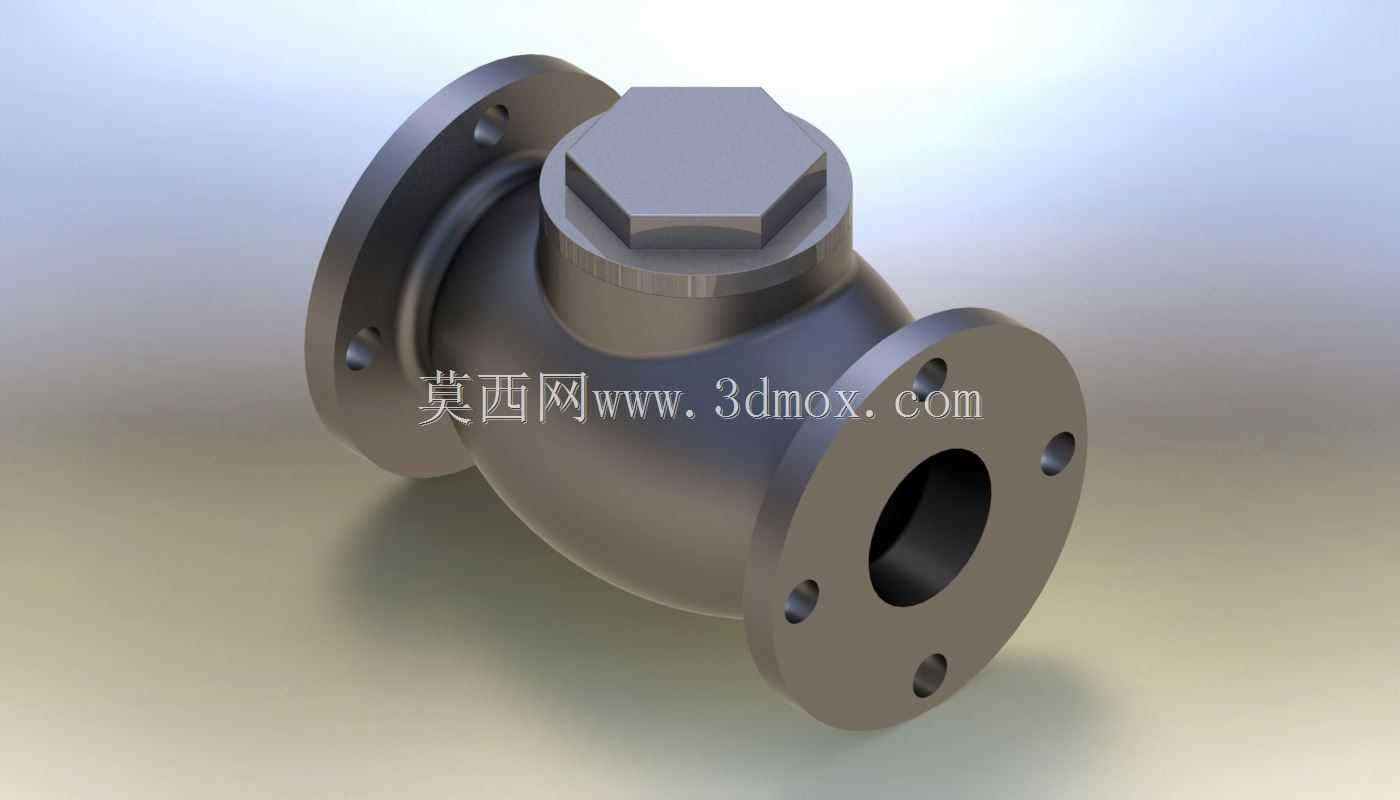

在民用供水、暖通循环、工业流体输送管路系统中，介质倒流是极易引发泵组叶轮反转、管路水锤、介质交叉污染的核心风险点，这款公称通径50mm的法兰式止回阀，正是针对中小管径管路的单向导通需求开发的结构方案。从实际安装场景来看，该阀适配公称压力1.6MPa级的常规管路，两端法兰采用标准凸面密封结构，螺栓孔位完全匹配同通径管路法兰的安装尺寸，安装时无需额外加工转接件，可直接对接离心泵出口、换热设备进出口、分支管路节点等需要防倒流的位置，水平、垂直管路均可适配，垂直安装时需注意介质流向自下而上，保证阀瓣启闭动作不受重力干扰。

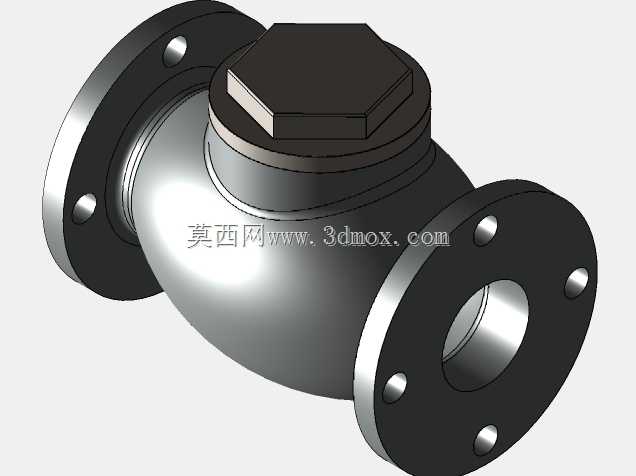

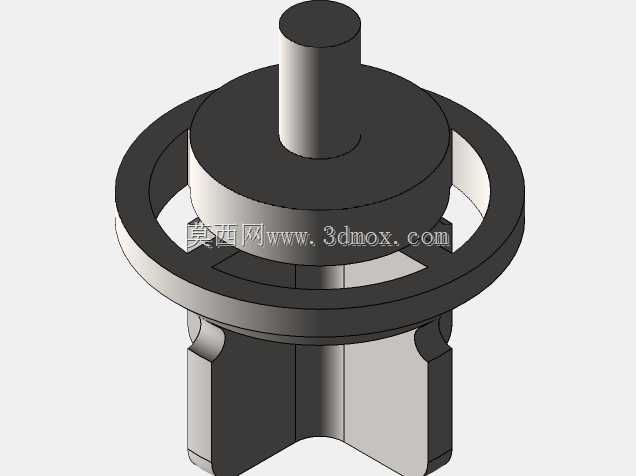

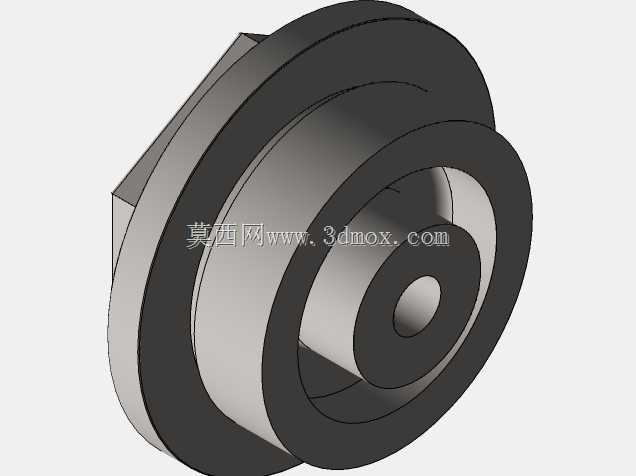

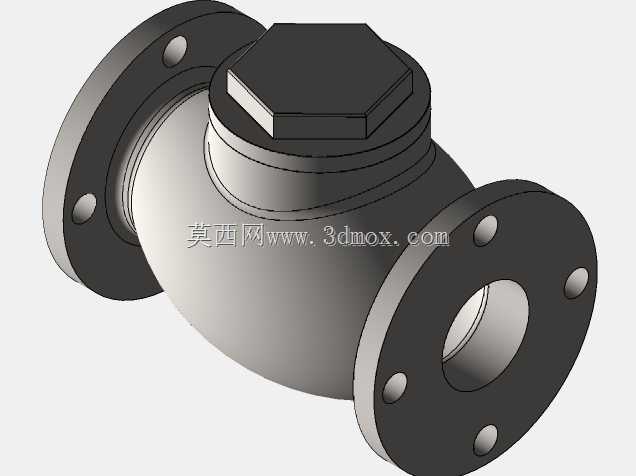

结构设计上采用了旋启式阀瓣结构，顶部的六角螺塞结构为检修口设计，无需将整个阀门从管路上拆卸，即可拧开螺塞完成内部阀瓣、密封面的检查与更换，大幅降低后期运维的拆装成本。阀体采用流线型弯腔结构，介质正向流通时的流道曲率经过优化，尽可能减少流道突变带来的局部阻力损失，相比同通径的升降式止回阀，流阻系数可降低30%左右，适合对管路压损有严格要求的循环水系统、低压流体输送场景。阀瓣的铰接位置做了偏心设计，正向介质压力达到0.03MPa即可推动阀瓣完全开启，介质正向流动时阀瓣贴靠在腔体内壁，不会对通流截面造成额外遮挡；当介质出现反向流动趋势时，阀瓣在介质反向压力与自身重力的共同作用下快速回落，密封面紧密贴合，完全阻断介质反向通路，有效避免倒流引发的设备故障。

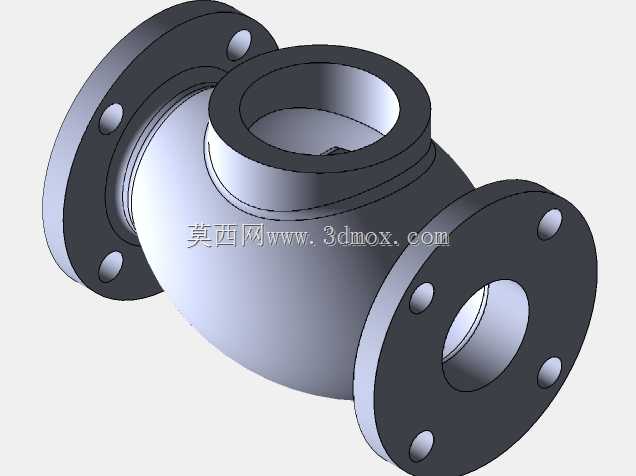

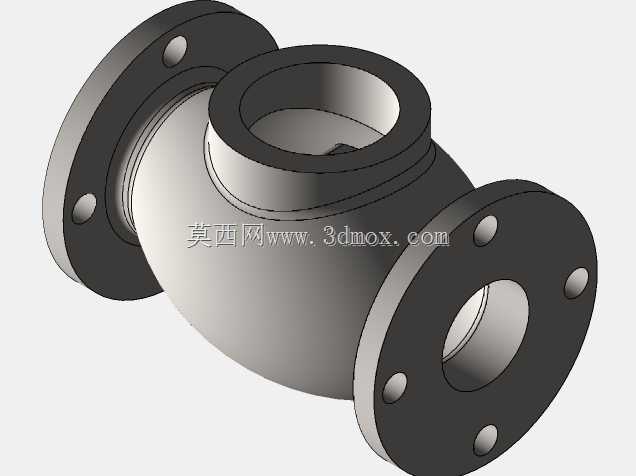

从建模细节来看，阀体壁厚按照公称压力对应的强度要求做了等强度设计，法兰盘的厚度、螺栓孔的沉孔深度都符合管路附件的安装规范，顶部螺塞的螺纹配合长度、密封槽位置都做了精准还原，既保证了结构强度，也避免了不必要的材料冗余。整个外形的安装边界清晰，法兰外圆尺寸、阀体总长度、顶部螺塞的突出高度都做了明确的尺寸约束，在做管路三维布局时，可以直接调用该模型完成干涉检查，不需要额外调整安装空间，尤其适合成套管路系统的三维布线设计，能有效减少现场安装时的空间冲突问题。
