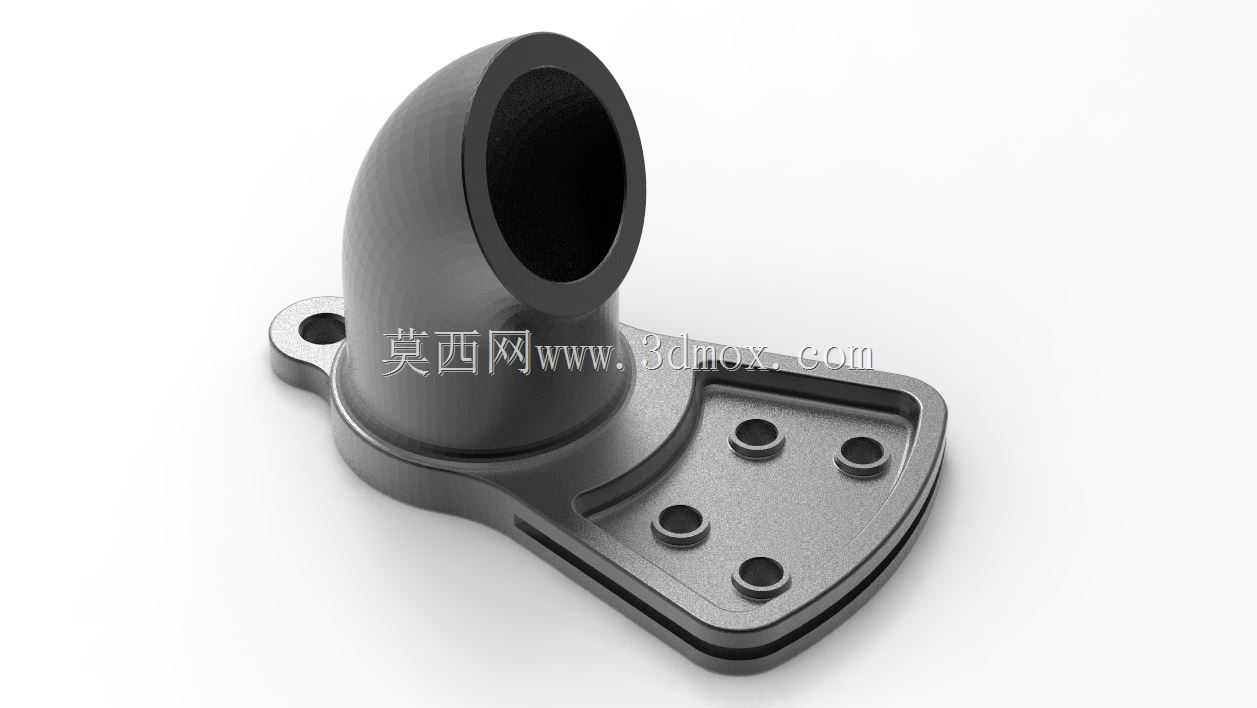

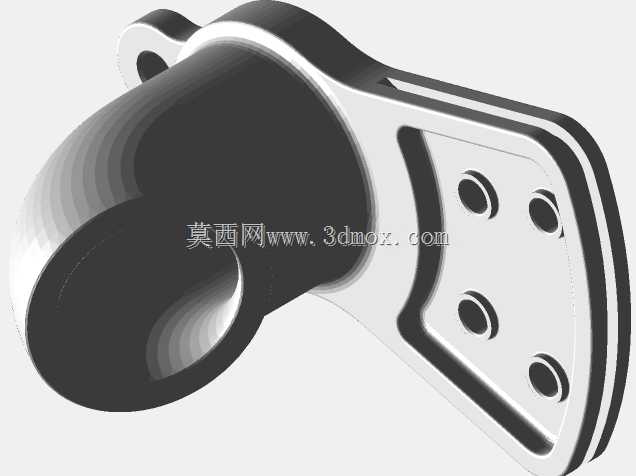

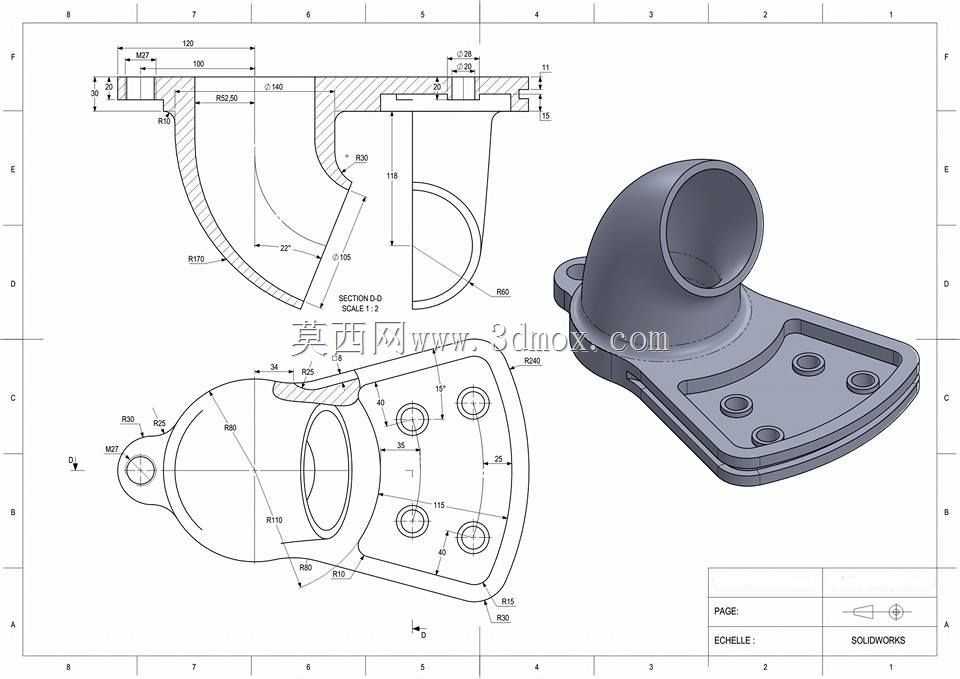

弯管法兰式硬质合金联接构件结构设计

该构件属于传动与管路集成类联接部件，主体采用90°弯管流道与三角法兰安装基座一体化结构，硬质合金材质的选用，主要针对高磨损工况下的传动扭矩传递与介质导流复合需求，常见于矿山输送设备、液压动力单元、化工流体管路的动力输出端，既要承担两根轴系之间的扭矩传递、补偿少量轴向与角向安装偏差，也要兼顾管路介质的转向导流作用，避免直角流道带来的压损过大问题。从结构设计逻辑来看，弯管段采用渐变壁厚设计，入口端做了加厚翻边处理，既可以提升管路对接处的密封承压能力，也能避免介质长期冲刷造成的管口磨损失效，弯管内壁做了顺滑圆弧过渡，曲率半径经过流场仿真校核，能有效降低介质流经转向处的紊流与阻力损失，减少运行过程中的振动与噪音。下方的三角安装基座，三个安装孔呈等腰三角分布，相比圆形法兰能在有限安装空间内获得更稳定的支撑力，基座表面做了下沉式减重槽设计，在不降低结构刚性的前提下减少整体重量，四个定位凸台围绕弯管根部均匀分布，用于对接端的轴向定位，避免装配过程中出现偏心错位，基座边缘做了圆角过渡，消除应力集中点，防止长期交变载荷下出现根部开裂。安装边界方面，基座的三个安装孔中心距适配常规DN25管径的配套法兰尺寸，弯管入口的内径与同规格硬管外径匹配，安装时仅需通过螺栓穿过三个安装孔完成基座固定，管口处采用卡套或焊接方式与外接管路对接，不需要额外的转接构件，装配公差控制在IT7级，能够满足多数工业设备的安装精度要求。实际应用中，这类构件多用于有磨粒介质输送的动力传动场景，比如选矿设备的矿浆输送管路联接、工程机械液压系统的油路转向联接，硬质合金的高硬度、高耐磨特性，能让构件在含固体颗粒的介质冲刷下保持更长的使用寿命，相比普通铸钢材质的同类部件，耐磨寿命可提升3倍以上，同时一体化的结构设计减少了密封节点数量，降低了管路泄漏的风险。建模过程中，针对弯管与基座的衔接处做了局部加厚处理，通过有限元分析校核了最大扭矩载荷下的应力分布，确保衔接位置的应力值低于硬质合金材料的许用应力，安装孔位置做了沉头设计，让螺栓装配后头部不突出基座表面，避免与周边构件产生干涉，整体结构没有冗余设计，所有曲面与平面的衔接都做了工艺圆角处理，既满足铸造或粉末冶金的成型工艺要求，也减少了后续机加工的工序量。
