长条型电芯限位固定塑料电池架结构

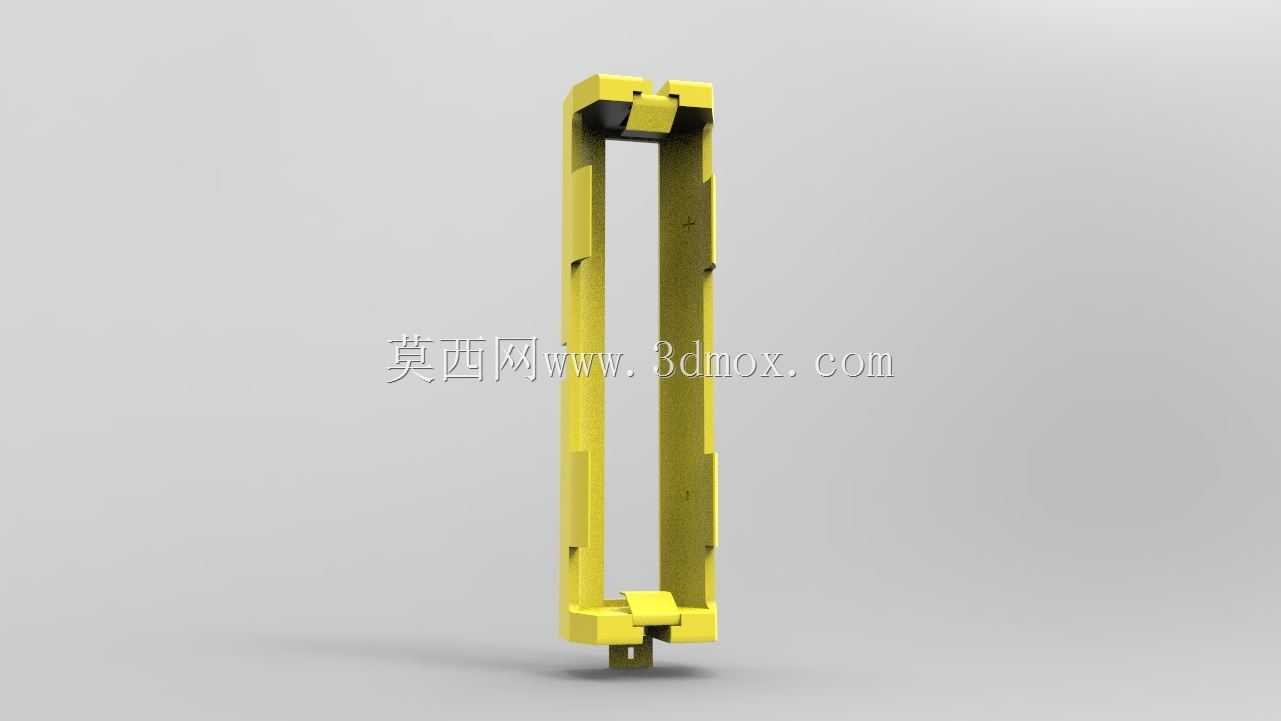

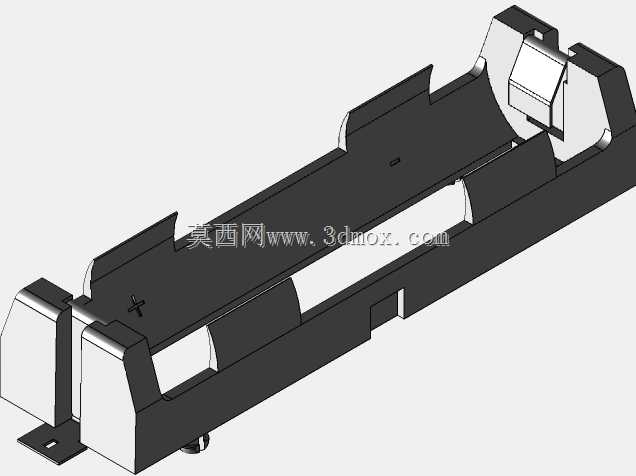

这款长条型电池固定支架，主要面向多串长条柱状电芯的成组装配场景，常见于手持检测设备、便携式照明装置、小型储能模组的电池仓内部，用来替代传统的泡棉填充、胶带缠绕固定方式，解决电芯在仓内晃动、位移、极耳拉扯断裂的问题。从结构设计来看，整体采用长条形框式镂空结构，主体壁厚控制在1.2mm-1.8mm之间，兼顾结构强度与注塑成型的流动性，避免厚壁带来的缩痕、翘曲问题。支架上下两端设置有与电芯端部匹配的卡位槽，槽内预留0.1mm的装配间隙，既方便电芯顺利压入，又能在轴向限制电芯的窜动，两端卡位的内侧做了R0.5的圆角过渡，防止压装过程中刮破电芯外层的绝缘包膜。支架两侧的立边上均匀分布有向内凸起的限位筋，筋条高度0.3mm，沿电芯轴向等距排布，和电芯柱面形成线接触，既可以在径向约束电芯的晃动，又能减少和电芯的接触面积，给电芯预留出足够的散热间隙，避免大电流放电时热量在支架与电芯之间积聚。安装边界方面，支架整体外轮廓宽度适配常见的单排双电芯并列排布尺寸，长度方向可根据对应电芯的长度做适配调整，支架底部设置有两个定位插脚，可直接插入电池仓底壳对应的定位孔中，不需要额外打螺丝固定，插脚侧面做了倒扣结构，压入后即可实现自锁，装配效率比螺丝固定提升60%以上。支架顶部的卡位处预留了极耳避让缺口，方便电芯极耳直接穿出连接到保护板上，缺口边缘做了倒角处理，避免极耳弯折时被锐边割破。材质选用常规的阻燃ABS注塑成型，绝缘性能满足电子类产品的安规要求，同时具备一定的韧性，在设备受到跌落冲击时，支架可以通过自身的微量形变吸收部分冲击力，避免电芯受到刚性挤压发生变形。在实际选型使用时，需要注意确认对应电芯的直径与长度尺寸，确保卡位槽与电芯端部的匹配度，若用于多串并联的电池组，可将多个该款支架沿宽度方向拼接，侧边预留的拼接卡槽可实现相邻支架的快速组合，不需要额外设计拼接固定结构，大幅缩短电池包的结构设计周期。
