直径30黄色三通直角管接头结构设计

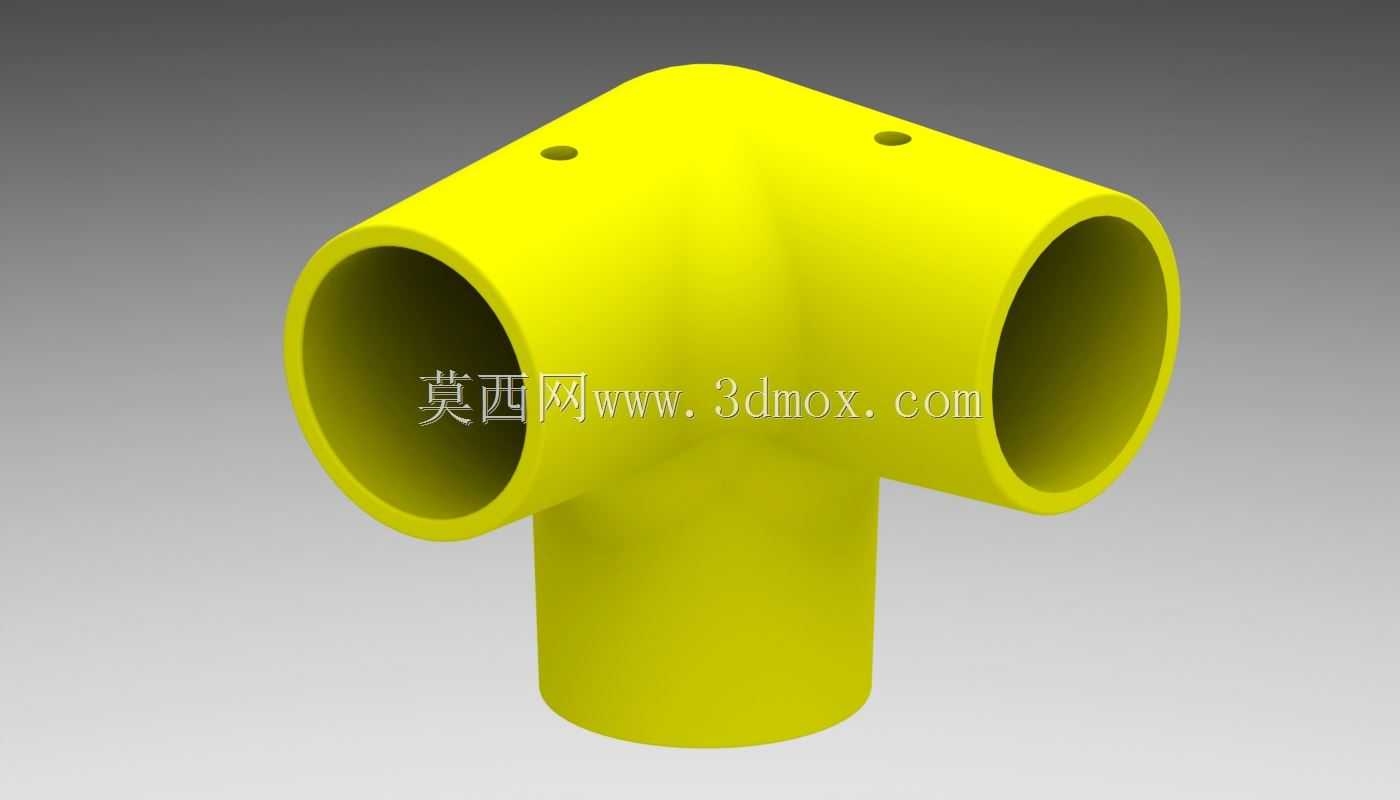

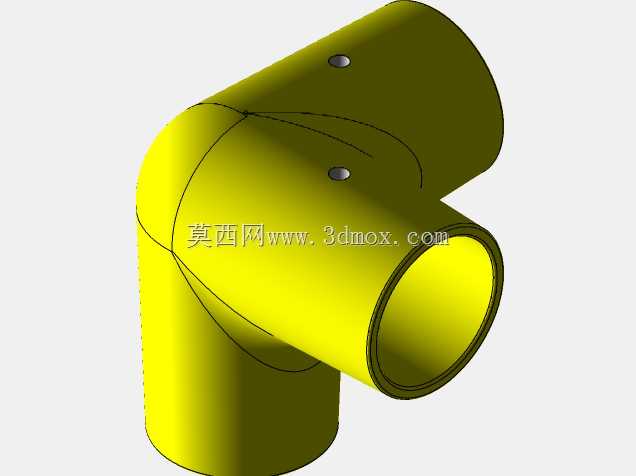

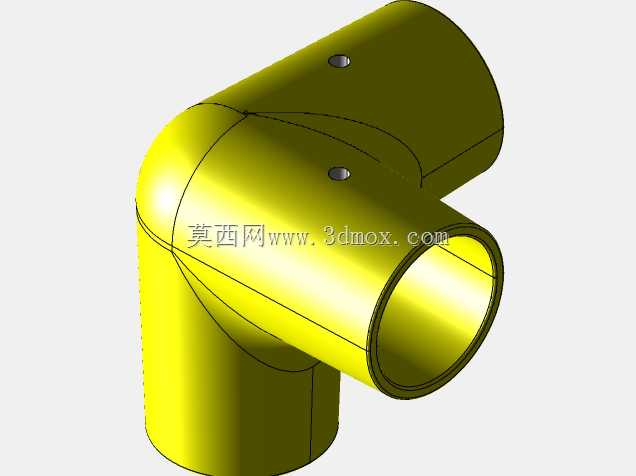

这款直角三通管接头主要应用于模块化管线搭建场景，常见于工业防护栏组装、物料输送管路接驳、轻型流体管线分流等工况，可实现三个正交方向的圆管快速对接，无需额外焊接工序，大幅降低现场装配的作业难度与工时消耗。从结构设计来看，接头采用等径三通正交布局，三个接口的内径统一适配外径30mm的圆管，接口处做了微倒角处理，装配时可顺畅引导管材插入，避免管材端面刮伤接头内壁影响配合精度。接头本体顶部两个正交接口的上端面各设置了一个定位小孔，该结构用于装配紧定螺钉，待管材插入到位后，拧入紧定螺钉即可实现管材与接头的刚性锁固，防止管线受外力拉扯时出现松脱移位，相比传统胶粘连接，这种锁固方式可拆卸重复使用，便于后期管线布局调整与维护。接头的三个连通腔道做了等径圆滑过渡处理，转角处无突兀直角台阶，当用于输送低压流体或压缩空气时，可有效降低介质流经转角时的阻力损失，减少紊流产生的振动与噪音。外形尺寸方面，接头三个接口的外伸长度保持一致，整体外轮廓无尖锐棱角，所有棱边均做了R2左右的圆角处理，既避免装配作业时划伤操作人员，也能减少应力集中，提升接头整体的抗冲击性能。安装边界上，接头装配后三个方向的外接管材轴线保持严格正交，相邻接口的轴线垂直度公差控制在0.1mm以内，可保证组装后的管线框架横平竖直，满足防护栏、设备机架等场景的装配精度要求。接头本体采用一体成型结构，无拼接焊缝，整体结构强度均匀，可承受常规工况下的径向载荷与轴向拉拔力，适配的管材材质涵盖PVC管、薄壁金属圆管、复合管材等多种类型，适用场景覆盖工业生产、仓储物流、民用设施搭建等多个领域。在建模过程中，重点对接口的配合公差做了参数化设置，内径尺寸根据常用30mm管材的外径公差带做了适配调整，保证插拔力度适中，既不会因间隙过大出现装配松旷，也不会因过盈量过大导致装配困难。顶部的紧定螺钉孔位置做了沉台避让设计，螺钉拧入后端面不超出接头外轮廓，避免突出的螺钉头勾挂管线或磕碰作业人员。
