模块化组合式金属管件连接结构

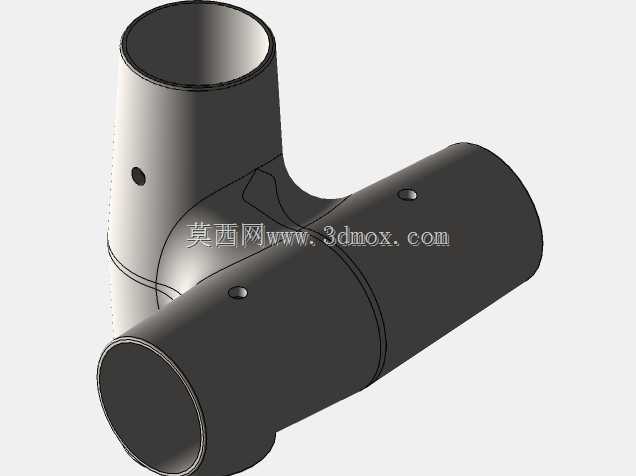

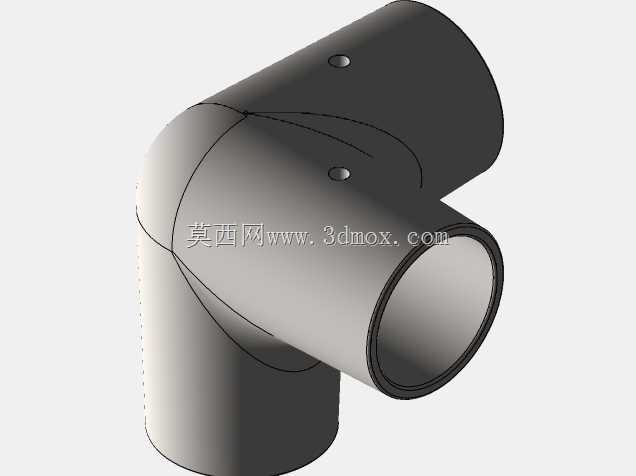

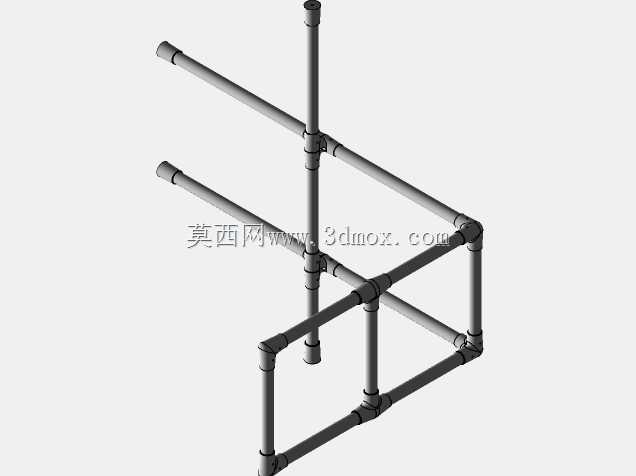

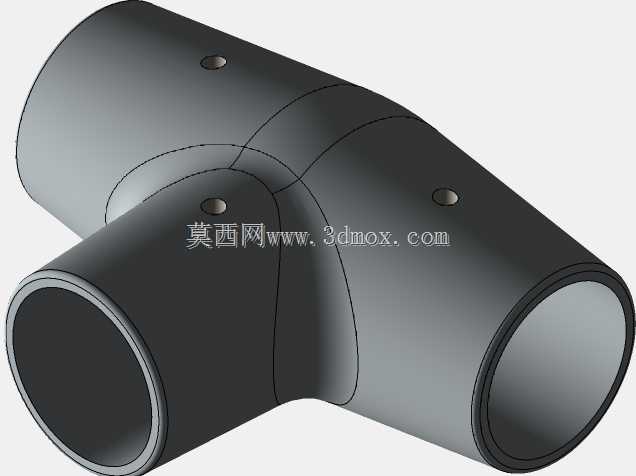

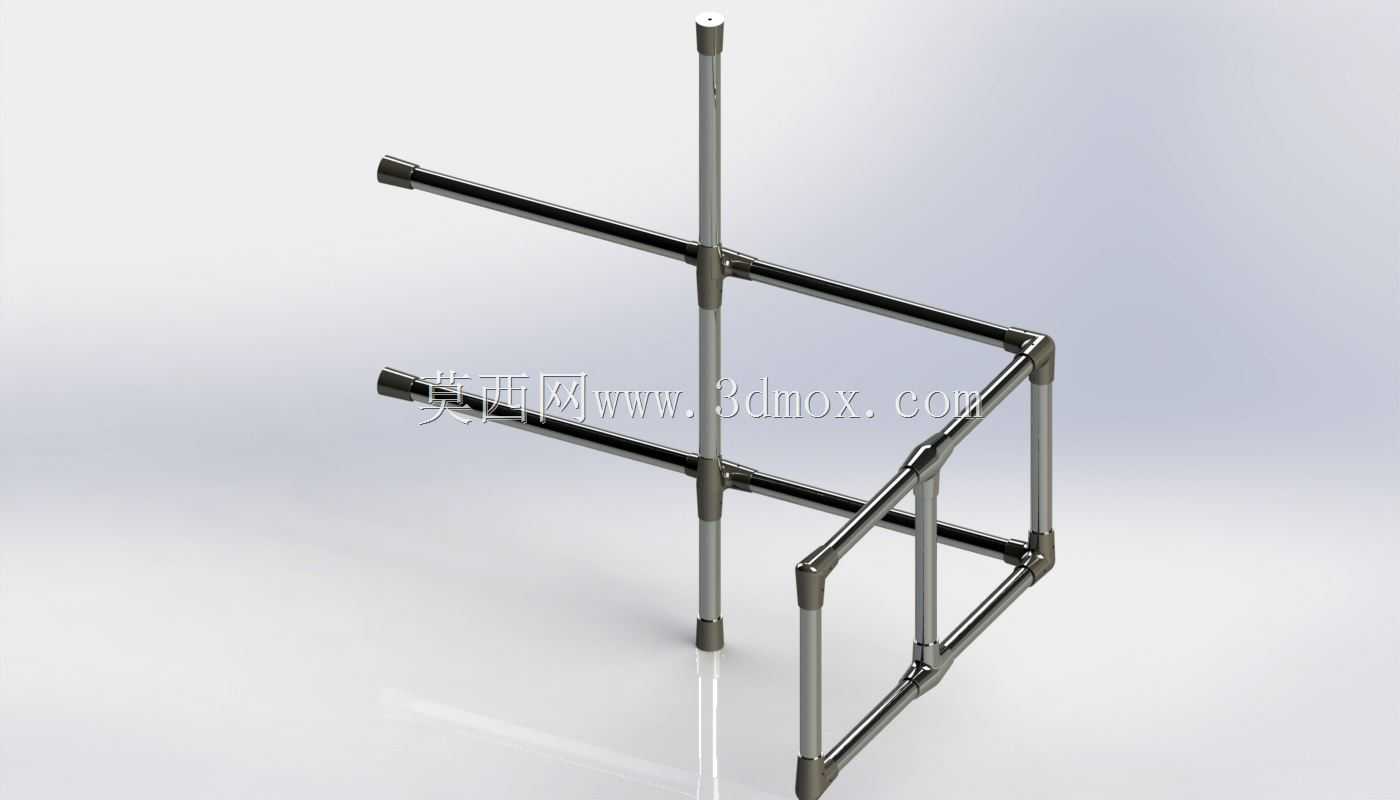

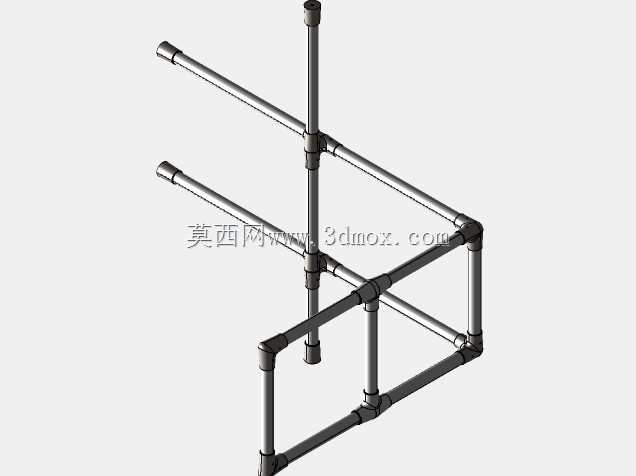

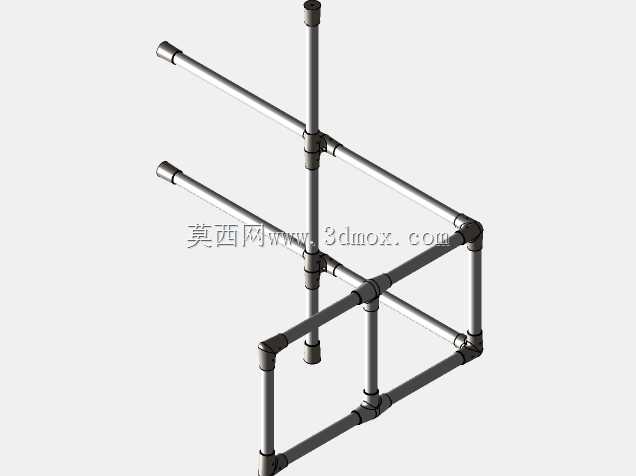

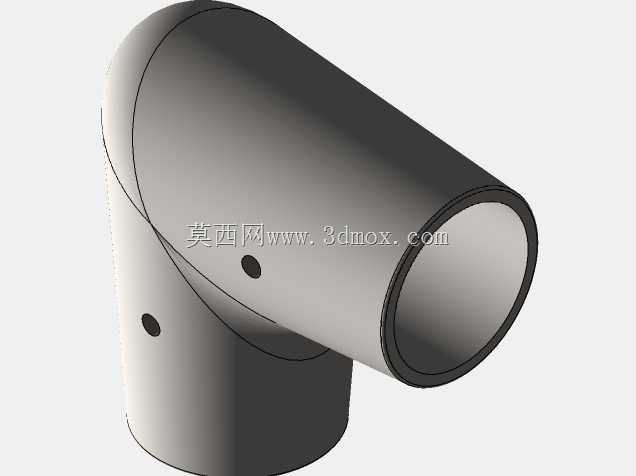

这套组合式金属管件结构，常应用在工业生产现场的物料承托支架、小型设备防护围栏、实验室管路排布支撑、商用展陈框架搭建等场景中，核心是通过标准化的直通、直角弯头、三通类接头，实现不同走向金属圆管的快速拼接，无需焊接工序就能完成稳定的框架结构搭建。从实际使用角度看，这类管件组合结构的优势在于可根据现场安装边界灵活调整尺寸，不需要提前定制固定规格的焊接架，遇到现场布局调整时，只需要拆解对应接头更换管段长度就能完成改造，大幅降低现场施工的改造成本与周期。设计这类管件结构时，首先要明确各管段的受力边界，垂直方向的立管作为主要承重构件，需要匹配对应壁厚的金属管材，避免长期承重出现弯曲变形；水平方向延伸的横管如果用于承托物料，需要根据承载重量核算横管的支撑间距，跨度过大时要在中间增加立管支撑点，防止横管中部下垂变形。接头与管材的配合公差是设计中的核心要点，接头的内嵌深度要满足管材插入后有足够的接触面积，配合间隙控制在合理范围，既保证组装时能顺利插接，又不会因为间隙过大导致组装后框架出现晃量。外形尺寸上，这类结构没有固定的统一规格，完全可以根据实际安装空间调整各管段长度，立管的底部通常配置防滑脚垫，直接放置在地面即可使用，不需要做地面锚固，适合需要临时搭建或者经常调整布局的场景；如果是用于设备周边的安全防护围栏，横管的排布间距要符合安全防护要求，避免人员肢体从管缝间伸入设备危险区域。管路走向设计时，要提前预留后续扩展的接口位置，比如需要在框架上加装传感器走线槽、小型置物台时，可以直接在预留的三通接头上加装短管作为固定点，不需要额外在管材上钻孔破坏结构强度。所有管段的端面都要做去毛刺处理，避免组装时划伤操作人员，接头的转角位置做圆弧过渡，没有尖锐棱角，降低现场磕碰的受伤风险。从建模逻辑上看，这类结构优先采用参数化设计方式，将管材外径、壁厚、接头插接深度设置为可变参数，后续调整框架尺寸时只需要修改对应管段的长度参数，就能快速生成新的结构模型，不需要重新绘制每个零件，能大幅提升同类型结构的设计效率。实际选型应用时，还要考虑使用环境的腐蚀情况，普通室内干燥环境可以选用镀铬碳钢管材，潮湿或者有轻度腐蚀的场景则要更换为不锈钢材质的管材与接头，避免长期使用出现锈蚀影响结构强度。
