直径30规格夹紧式管路连接接头结构

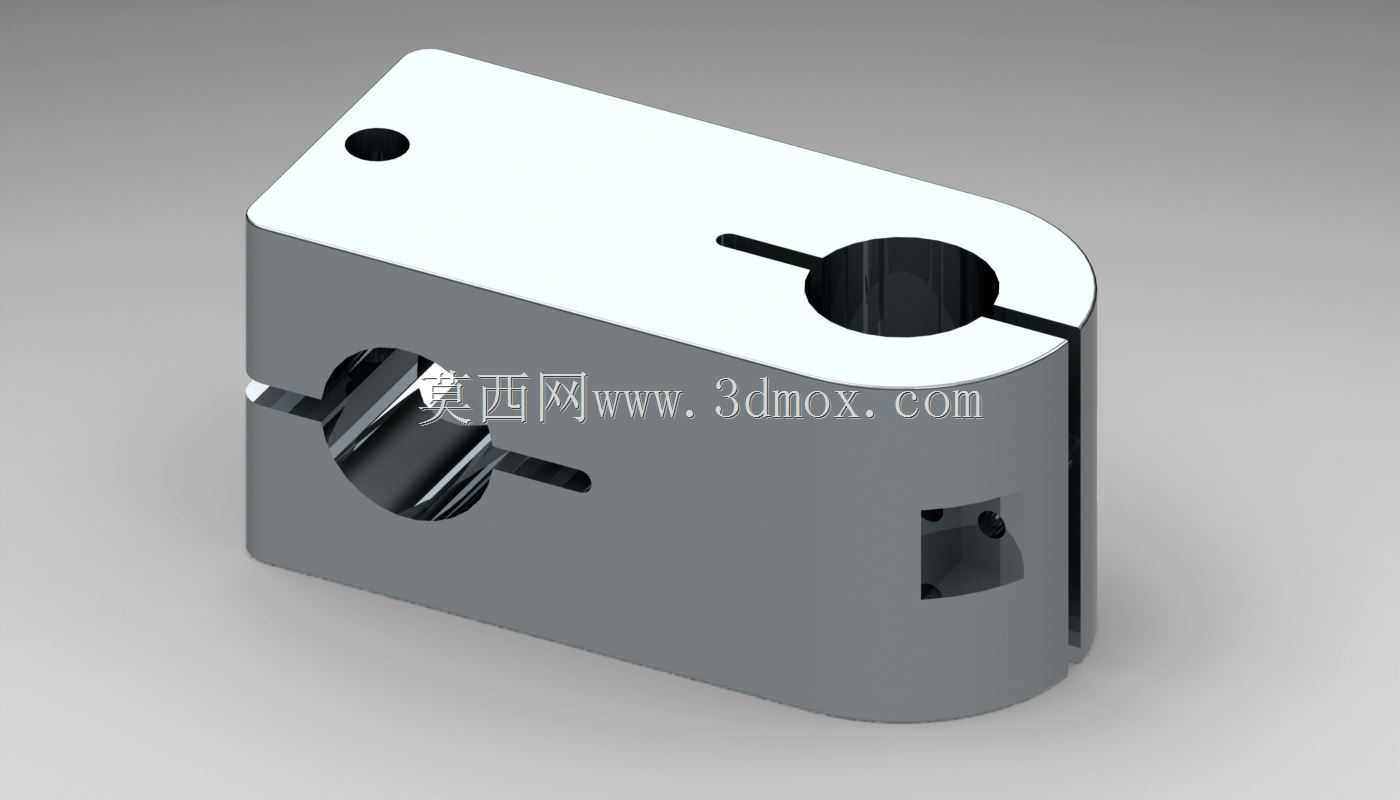

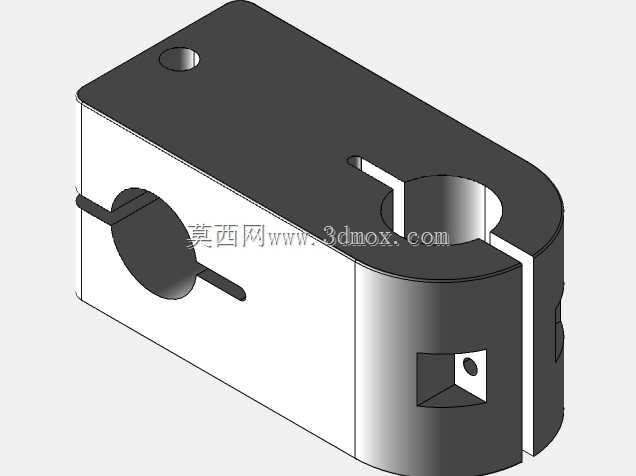

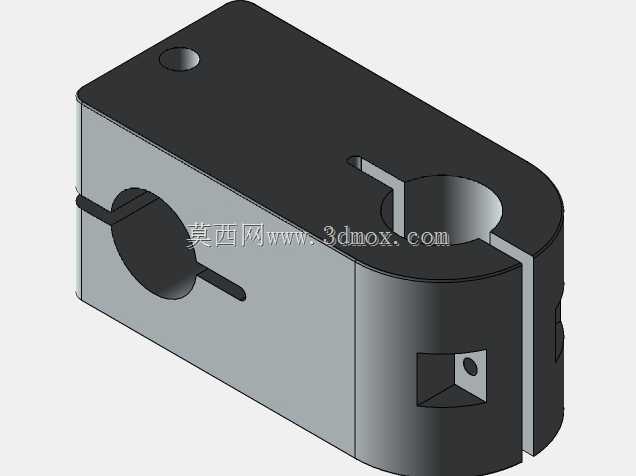

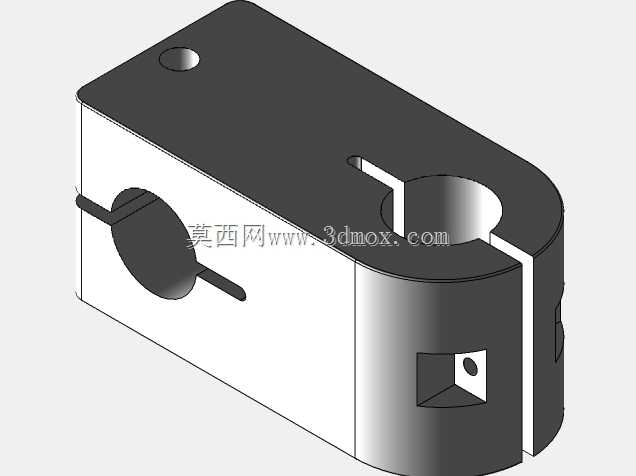

这款直径30规格的夹紧式管接头，主要应用在工业流体输送管路、设备气路油路搭建、轻型工装框架的管路固定场景中，区别于传统螺纹拧接、焊接的管路连接方式，它采用开口夹紧的结构逻辑，不需要对连接管端做套丝、坡口预处理，现场装配时只需要将对应外径的管路插入接头的贯通孔位，拧紧侧方的锁紧螺钉即可完成固定，大幅降低现场施工的操作门槛，也方便后期管路调整、维护时的拆装作业。从结构设计来看，接头主体采用长圆形的截面造型，而非传统圆形管夹的对称结构，这种设计一方面是在垂直于主通孔的方向预留了第二个同规格的贯通安装孔，能够实现两根正交布置的直径30管路的十字连接，不需要额外搭配转角接头，减少管路连接节点的数量，也就降低了管路泄漏的风险点；另一方面，主体上的开口切缝从端部一直延伸到主通孔位置，当侧方锁紧螺钉拧紧时，开口处会产生弹性形变，均匀抱紧穿入的管路外壁，抱紧力分布均匀，不会出现局部应力集中压伤薄壁管路的问题，也能避免管路受振动时出现松脱移位。接头顶部预留的小直径定位孔，是用来安装定位销或者紧定螺钉的，当管路穿入到位后，可以通过这个孔位的紧固件顶住管路外壁的定位凹点，进一步限制管路的轴向窜动，在有一定压力的流体输送场景中，这个结构能有效避免管路在压力冲击下从接头中脱出。从安装边界来看，接头的整体外形尺寸适配直径30管路的安装空间需求，长圆形的主体结构在安装时不需要预留整周的操作空间，只需要在锁紧螺钉的一侧预留扳手操作空间即可，适合在设备内部管路排布紧凑、操作空间受限的场景下使用，比如自动化设备的气路排布、小型液压站的油路连接、实验室流体管路的搭建等场景都能适配。在实际选型使用时，需要注意匹配管路的外径公差，接头的抱紧间隙在锁紧螺钉的调节范围内可以适配一定公差范围的管路，不管是硬质的金属管材还是半硬质的尼龙、PU管材，都能通过调整锁紧力度获得可靠的连接效果，同时开口结构的设计也允许接头在管路已经固定的情况下进行侧向拆装，不需要将管路从端部整段穿入，给后期的管路改造、维修更换提供了很大的便利。接头的侧方还预留了内螺纹的安装孔位，可以直接将接头整体固定在设备机架、安装板上，不需要额外搭配管夹支架，进一步减少安装所需的配件数量，也能让管路排布更加整齐规整，减少管路悬空带来的振动问题。
