等节距圆柱压缩弹簧结构设计

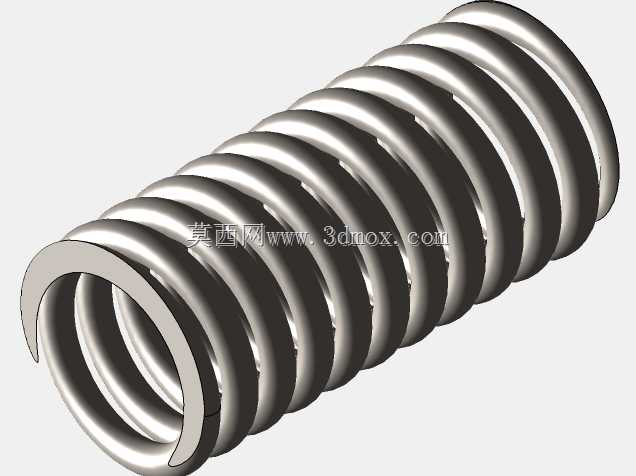

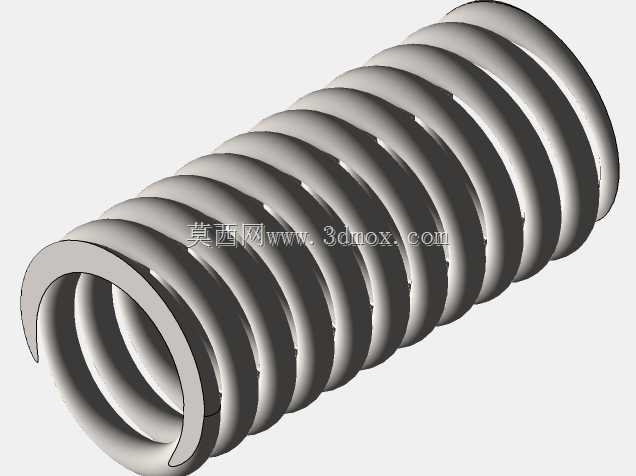

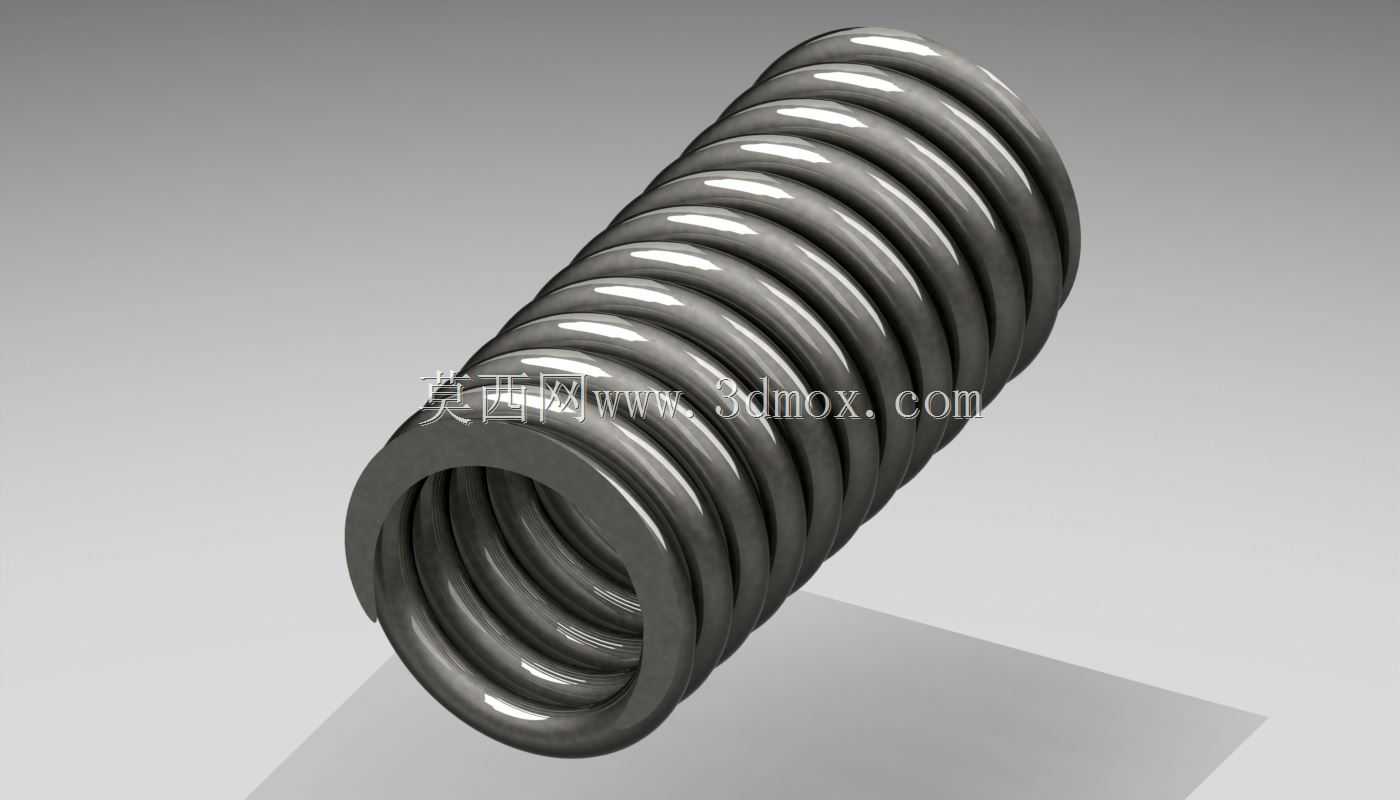

这款圆柱螺旋压缩弹簧的建模过程，首先要明确其核心的受力工况，多数场景下它会被安装在各类设备的限位、缓冲、复位结构中，比如冲压设备的卸料板复位、自动化产线的阻挡缓冲、阀门的启闭复位、工程机械操作杆的回位结构里，都能见到这类弹簧的身影。建模时首先要确认两端的并圈磨平结构，这部分是安装贴合的关键，常规应用下两端各有一圈支撑圈，端面磨平角度不小于270度，保证安装后弹簧端面和安装基座的贴合度，避免受载时出现偏斜、卡滞的问题。弹簧的有效圈数是决定刚度的核心参数，建模时要区分支撑圈和有效工作圈的结构，有效圈部分的节距均匀一致，保证受力时各圈的变形量均匀，不会出现局部应力集中的情况。从安装边界来看，这类弹簧的安装需要匹配对应的导向结构，要么是内孔导向，要么是芯轴导向，建模时要预留足够的配合间隙，避免弹簧受压缩时外径胀大、内径缩小导致和导向件发生摩擦，影响使用寿命。实际选型应用时，要注意弹簧的压并高度，也就是各有效圈完全贴合时的总高度，安装时的预压量要控制在合理范围，通常预压变形量为最大工作变形量的10%到20%，避免弹簧在工作中出现松动异响，同时最大工作压缩量不能超过弹簧材料的许用变形极限，防止出现永久塑性变形。弹簧的端部结构没有额外的挂钩或连接环，完全依靠两端的磨平端面传递压力，这就要求建模时端面的平面度要符合装配要求，不能出现翘曲、圈端错位的问题。在不同的应用场景下，弹簧的线径、中径、有效圈数会根据所需刚度调整，比如用于轻载复位的场景线径更小、圈数更多，刚度偏软；用于重载缓冲的场景线径更粗、中径更小，刚度更高。建模过程中螺旋线的生成要保证升角均匀，扫掠的簧丝截面始终和螺旋线保持垂直，还原真实弹簧的卷制形态，避免出现截面扭曲导致的结构失真，方便后续做装配干涉检查、受力仿真分析时得到准确的结果。这类弹簧作为通用的弹性储能零件，几乎覆盖了所有需要提供轴向弹力、缓冲吸能的机械结构位置，建模时还原真实的结构细节，能有效减少后续结构设计时的装配误差，提升整体设计的可靠性。
