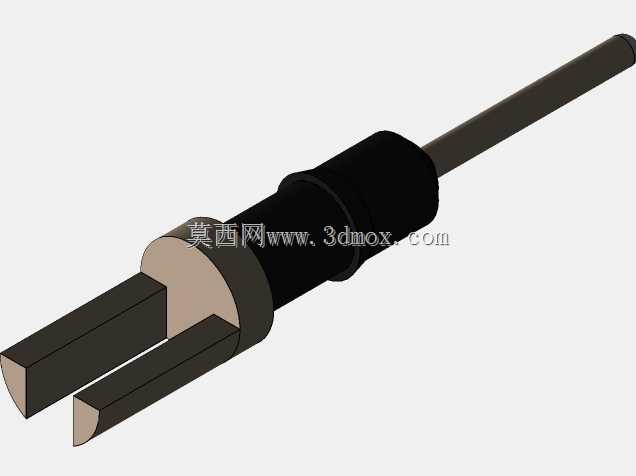

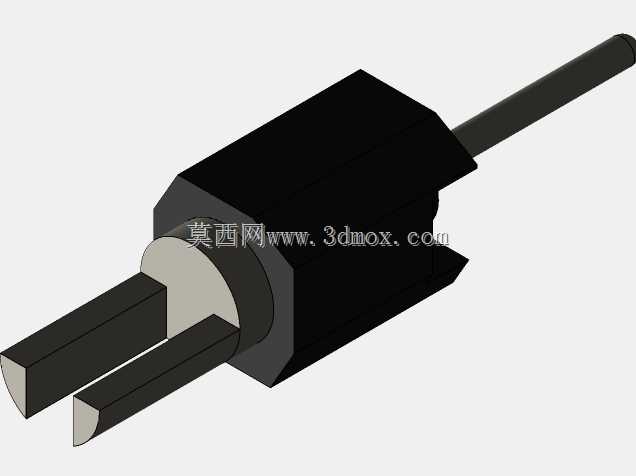

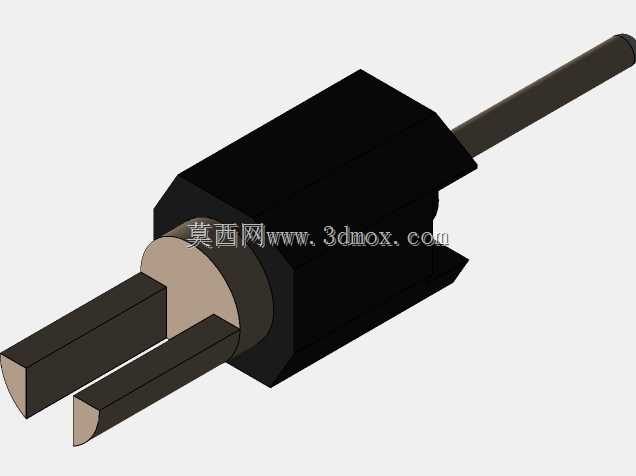

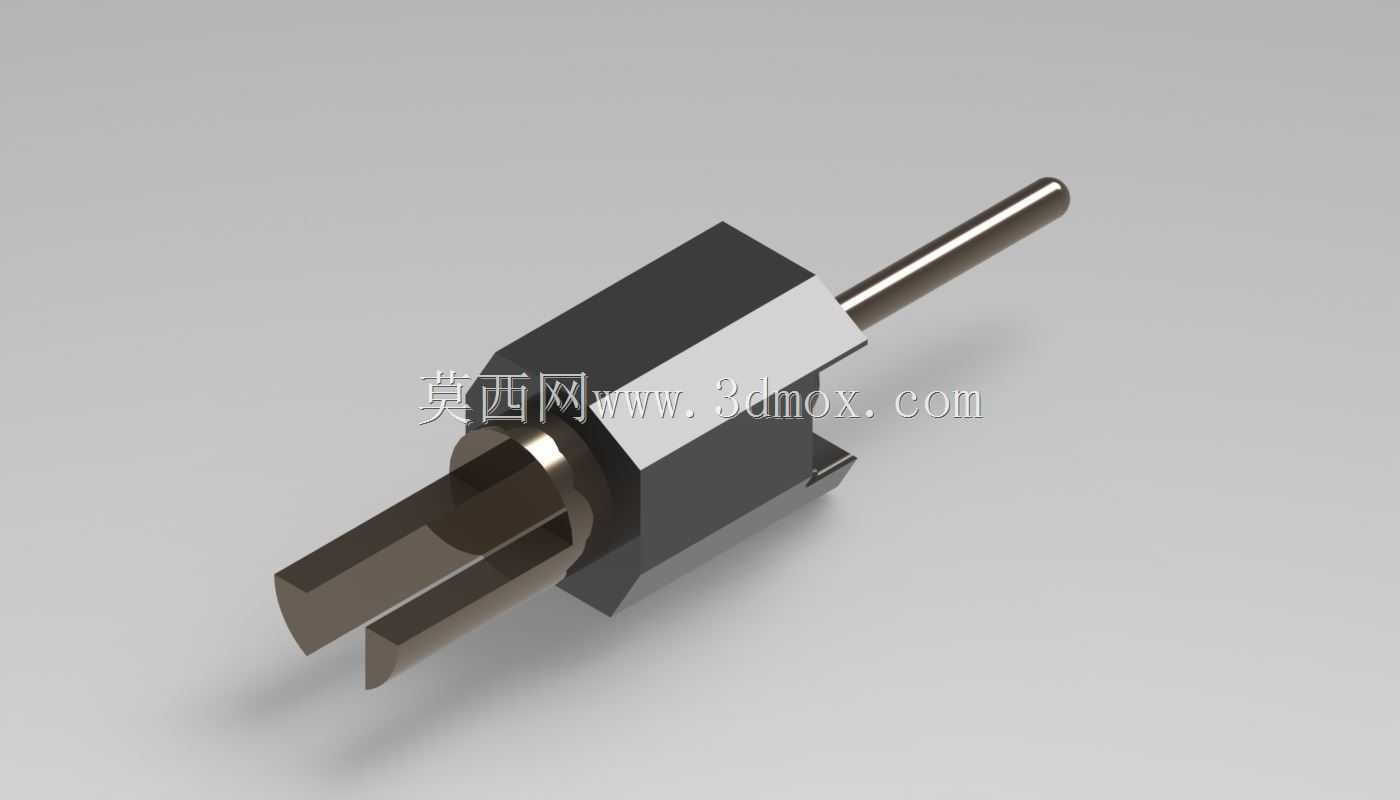

单排2.54mm栅极焊针焊叉式电连接器

项目分类:3D模型 发布时间:2021-10-12 ID:314057
  • 单排2.54mm栅极焊针焊叉式电连接器
  • 单排2.54mm栅极焊针焊叉式电连接器
  • 单排2.54mm栅极焊针焊叉式电连接器
  • 单排2.54mm栅极焊针焊叉式电连接器
  • 单排2.54mm栅极焊针焊叉式电连接器
  • 单排2.54mm栅极焊针焊叉式电连接器

这类单排栅极间距的接插连接件,在低压信号传输回路里的应用覆盖范围极广,小到民用消费电子的内部板卡信号跳线,大到工业控制机柜里的IO信号转接、测试治具的信号引出端,都能见到同结构产品的身影。不同于大电流动力回路所用的接线端子,这类小间距接插件的核心作用是实现多回路弱信号的可靠连通,既要保证每一个触点的接触电阻稳定在毫欧级,又要控制插拔过程的阻力处于合理区间,避免多次插拔后出现接触件形变、接触不良的问题。

从结构设计逻辑来看,这款接插件采用绝缘基座加金属接触件的组合结构,绝缘基座选用耐温工程塑料注塑成型,一方面要为内部的金属接触件提供精准的定位支撑,保证每一个接触件的中心距严格控制在2.54mm的标准栅极尺寸上,避免插合时出现针位错位顶弯接触件的问题;另一方面基座的外形尺寸需要匹配标准PCB板的安装孔位,基座底部的定位凸台可以在波峰焊或者回流焊工序中卡入PCB的对应定位孔,防止焊接过程中基座偏移导致焊盘虚焊。伸出基座的焊针直径控制在0.45mm,刚好适配标准PCB板上0.6mm直径的金属化过孔,焊针长度预留了足够的焊接吃锡空间,过波峰焊时焊锡可以顺着焊针表面爬升形成饱满的焊点,不会出现虚焊、漏焊的问题。

另一端的焊叉结构是这款接插件的核心功能设计,焊叉的开口尺寸经过反复调校,既可以适配对应规格的方形插针实现快速插合连通,也可以直接作为焊接端连接细径导线,叉口内侧做了防滑齿结构,当插针插入焊叉开口时,齿状结构可以刺破插针表面的氧化层,降低接触电阻,同时叉臂本身的弹性形变可以提供持续的接触压力,即使在设备存在小幅振动的工况下,也能保证接触可靠,不会出现信号瞬断的问题。接触件的基材选用高弹性铜合金,表面做了镀镍加镀金的分层处理,底层镀镍提升基材的抗腐蚀能力,表层薄镀金降低接触电阻,同时避免铜基材氧化导致接触性能下降,在常规室内工况下可以保证数千次插拔后接触性能依然稳定。

在安装边界上,这款接插件的单排触点排布可以根据实际回路需求选择对应触点数量的规格,从1触点到50触点的规格都可以适配同一款基座模具,只需要调整注塑时的接触件安装数量即可,不需要重新开模,大幅降低了多规格产品的制造成本。基座的整体厚度控制在较小尺寸,安装在PCB板上之后不会占用过多的板上空间,相邻两个接插件并排安装时也不会出现结构干涉,焊针的伸出长度刚好在穿过PCB板后露出1-1.5mm,既保证焊接强度,又不会因为焊针过长导致背面焊点与其他元器件短路。在实际选型使用时,需要注意这款接插件的额定载流能力,单回路载流通常在1A以内,仅适用于信号传输回路,不能用于动力供电回路,避免大电流导致接触件发热烧蚀;插合作业时需要保证插针对准焊叉开口垂直插入,不能斜向硬插,否则很容易导致焊叉臂变形张开,后续无法保持可靠接触。建模过程中需要重点控制接触件与绝缘基座的配合公差,接触件与基座安装槽的配合采用过盈配合,过盈量控制在0.02-0.03mm,既可以保证接触件压入基座后不会松动脱出,又不会因为过盈量太大导致注塑基座被撑裂。焊叉部分的弹性臂厚度、开口角度是建模时的核心参数,需要通过有限元仿真校核弹性臂的形变应力,保证插合时的应力处于铜合金材料的弹性形变区间内,不会出现塑性形变导致接触压力下降。
