经典压气式手持玩具水枪结构设计

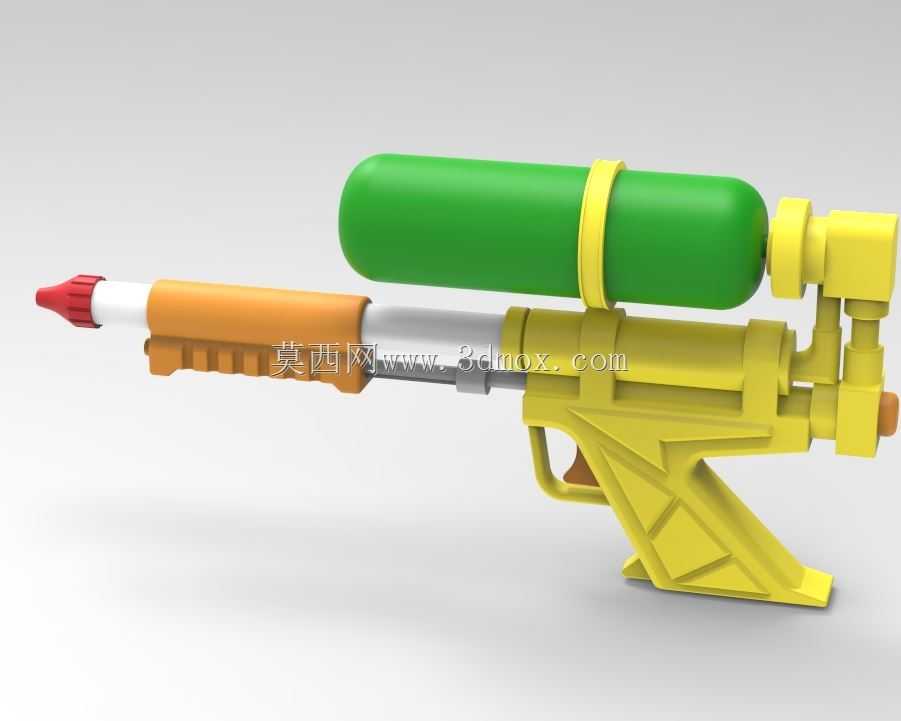

这款压气式手持水枪的结构设计，核心围绕休闲戏水场景的实际使用需求展开，常见于夏季户外亲子互动、泳池娱乐、沙滩游玩、儿童戏水游戏等场景，作为手动式喷水玩具，其核心功能是通过手动压气建立储水腔压力，实现可控距离的水柱喷射，满足休闲娱乐中的互动喷水需求。从结构布局来看，整体采用枪式握持构型，贴合人手自然握持的发力习惯，握把区域做了三角支撑式的加强筋设计，既能够降低薄壁塑料件的用料成本，又能提升握持部位的结构强度，避免儿童使用过程中摔落、挤压造成的结构断裂。上部的绿色储水罐采用卧式圆柱布局，通过两道环形抱箍与枪身主体连接，这种安装方式的优势在于储水罐的重心落在枪身支撑点的正上方，握持时不会出现前端或后端偏重的问题，长时间手持操作不易产生疲劳，同时圆柱型罐体的承压能力优于方形结构，在手动压气的常规压力范围内，罐体不会出现鼓胀变形的问题，抱箍结构也方便储水罐的拆卸，便于后续的加水、清洁操作。前端的枪管段做了分段式设计，最前端的红色喷嘴采用小口径收敛结构，能够将压力水流汇聚成集中水柱，提升喷射距离，喷嘴后方的橙色段为枪管握持辅助位，可供使用者双手持握，提升瞄准喷射时的稳定性，橙色段与枪身主体之间的银色段为压气推杆的外露行程段，压气操作时，推杆沿枪管轴向做往复运动，将外部空气压入后部的储水腔，逐步提升腔体内的气压，扣动扳机后，气压迫使储水罐内的水流沿内部流道从前端喷嘴喷出。从设计思路层面，这款水枪全部采用塑料薄壁件结构，适配注塑成型的量产工艺，所有外露棱边都做了圆角过渡处理，避免尖锐边角划伤使用者，符合玩具类产品的安全设计要求。各部件的连接位置均采用卡扣式装配结构，无需额外螺丝紧固件，既能够提升装配效率，降低量产成本，也避免了小零件脱落造成的儿童误食风险。扳机位置采用杠杆式结构，复位依靠内置的塑料弹性悬臂，无需额外加装金属弹簧，进一步减少零件数量，降低结构复杂度，同时避免金属零件生锈带来的使用寿命问题。从安装边界与尺寸适配来看，整体长度控制在单手握持可操作的范围内，储水罐的直径与长度比例经过匹配，满水状态下整体重量控制在儿童可轻松单手持握的区间，不会因过重导致使用负担。枪身尾部的压气结构做了内嵌式设计，操作时不会出现夹手的问题，储水罐的加水口设置在罐体尾部，与枪身的连接位置做了密封胶圈的安装槽位，保证压气状态下不会出现漏气漏水的问题，维持腔体内的压力稳定。内部流道采用一体化成型设计，减少流道接缝，避免压力损失，保证喷射时的水流连贯性。在实际使用的功能逻辑上，这款水枪无需额外电源驱动，完全依靠手动压气提供喷射动力，操作门槛低，低龄儿童也可快速掌握使用方法，储水容量匹配单次戏水过程中的常规使用时长，无需频繁加水，同时卧式储水罐的设计不会遮挡使用者的瞄准视线，提升互动游玩时的使用体验。结构上所有运动部件都做了行程限位，压气推杆的最大推出距离、扳机的最大扣动行程都设置了硬限位，避免操作时部件脱出导致结构失效，各活动部件的配合间隙控制在合理范围，既保证运动顺畅无卡滞，又不会出现间隙过大导致的漏气问题。
