吸顶式半球监控摄像头机身结构设计

这款半球形监控摄像头机身，是面向室内安防场景开发的结构组件，日常在写字楼走廊、商铺室内、住宅楼道、电梯轿厢这类点位都能见到同结构产品的应用，核心作用是承载内部成像模组、红外补光元件与接线模块，同时为内部元器件提供防护，适配室内常规温湿度环境下的长期使用需求。

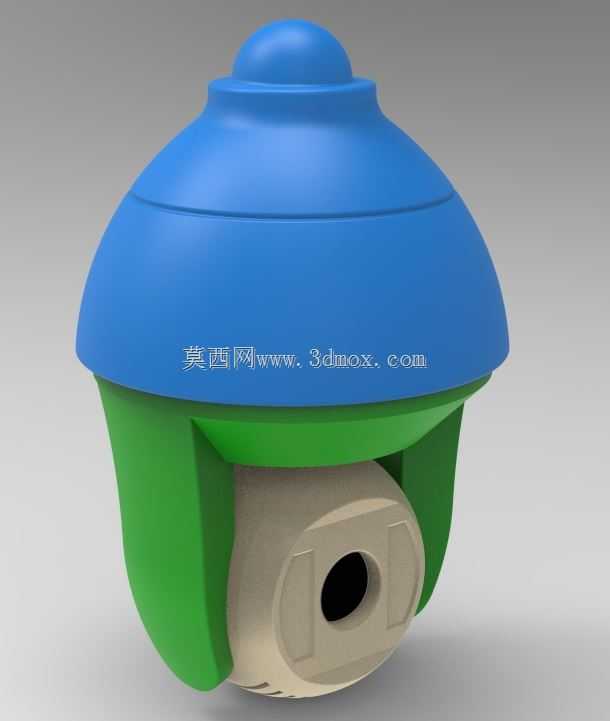

从结构设计逻辑来看，整个机身采用三段式分层布局，最上层的蓝色穹顶结构是安装固定基座，设计为圆弧收顶的造型，一方面是弱化设备的棱角感，降低室内安装的突兀感，另一方面穹顶内部预留了足够的走线空间与安装挂点，可直接适配常规86型预埋接线盒的安装孔位，安装时不需要额外定制转接支架，能直接通过自攻螺丝固定在天花板或吊顶面上，基座边缘做了一圈内凹的止口结构，和中部的绿色护罩装配时可以直接卡合定位，既能够减少装配时的螺丝用量，也能避免拼接缝隙过大导致积灰、小飞虫钻入壳体内部影响成像效果。

中部的绿色护罩是机身的防护承载段，两侧做了内收的弧形支撑臂，用来铰接下部的镜头舱，支撑臂内部预留了阻尼转轴的安装位，装配后镜头舱可以在水平方向360度旋转、垂直方向向下0到90度俯仰调节，安装完成后不需要拆卸基座就能直接调整监控视角，适配不同点位的监控范围需求。护罩和上部基座的拼接处做了0.3mm的装配公差预留，注塑成型后不需要二次打磨就能实现紧密贴合，护罩内壁还设计了十字交叉的加强筋，在壁厚控制在2mm的前提下，能保证壳体受外力挤压时不会出现明显形变，避免挤压到内部的排线造成接触不良。

下部的浅米色镜头舱是核心成像元件的承载位，正面做了内凹的镜头安装孔，孔位边缘设计了一圈定位台阶，可直接卡装M12规格的标准镜头座，镜头舱内部预留了15mm*15mm的PCB安装空间，可适配常规1080P、400万像素级别的民用监控成像主板，舱体后侧预留了排线过孔，供电线与网线可通过上部基座的走线槽直接接入，不需要在壳体外侧额外走明线。镜头舱的外表面做了哑光磨砂处理，能避免室内灯光直射时产生反光，干扰监控画面的成像效果。

从安装边界尺寸来看，整个机身最大直径为110mm，基座到镜头最低点的总高度为85mm，属于小尺寸半球监控的常规规格，安装后突出天花板的高度较低，不会影响走廊的通行净空，也不容易被过往的人员或搬运的物件磕碰。整个壳体的壁厚均匀，适配ABS材料注塑成型工艺，各段结构的拔模斜度控制在1.5度，开模生产时不需要复杂的抽芯结构，能有效降低量产的模具成本，各拼接位置都没有尖锐的棱角，安装调试过程中不会划伤施工人员的手部。

在实际使用场景中，这种结构的机身还能适配不同的装修风格，三段式的壳体可以通过表面处理调整配色，比如在白色吊顶的场景下可以将全机调整为乳白色，在工业风装修的商铺可以调整为深灰色，不需要改动内部结构就能适配不同的外观需求。机身的所有拼接缝隙都控制在0.1mm以内，日常清洁时可以直接用半干的抹布擦拭表面，不会有水渍渗入壳体内部造成电路短路，支撑臂处的阻尼转轴阻尼力设置在0.2N·m，调整视角后不会因为长期使用出现镜头下垂偏移的问题，能长期保持预设的监控角度。
