500毫升容积回转式瓶装液体灌装设备

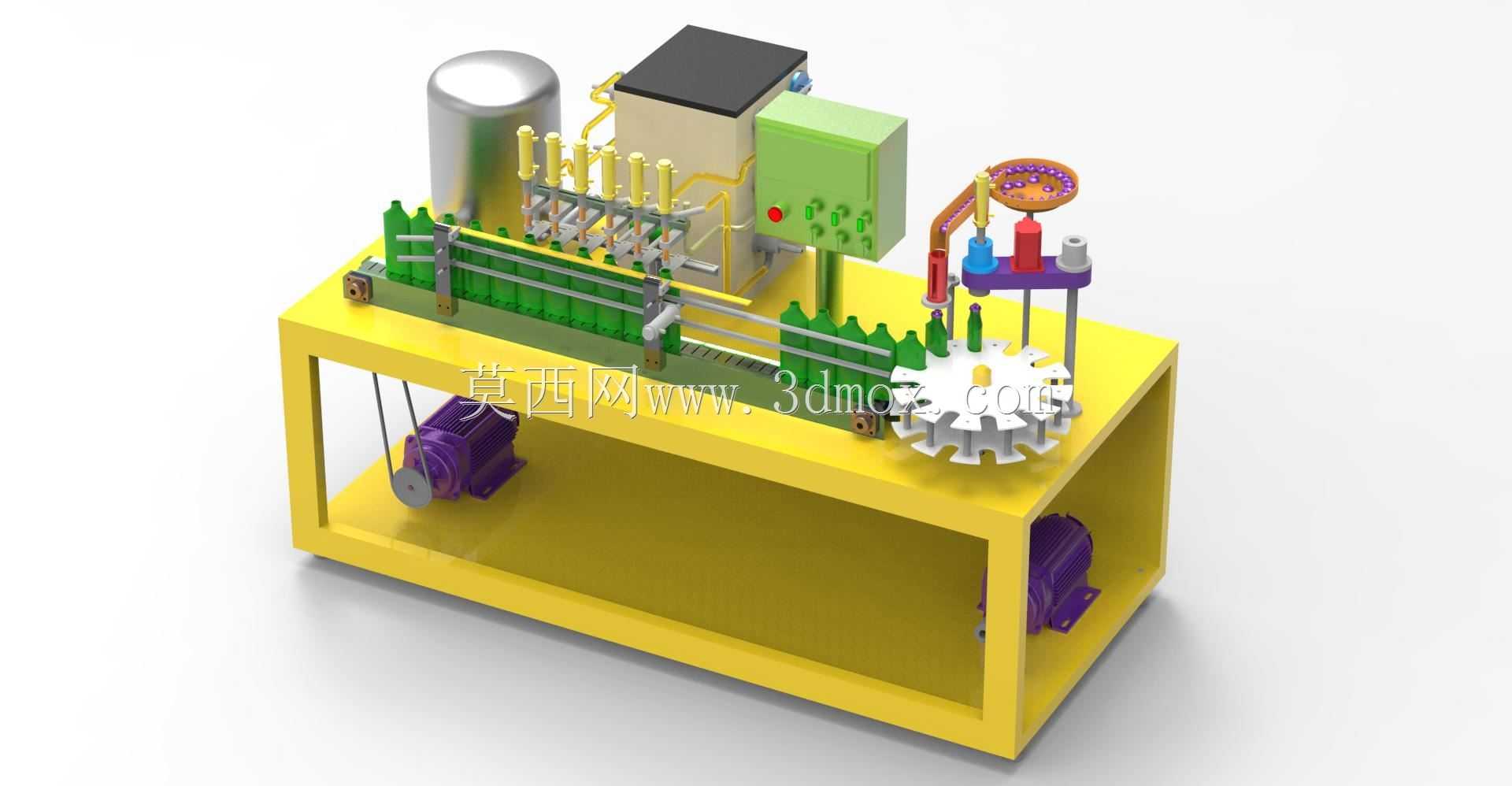

这款灌装设备主要面向中小型饮品、日化瓶装液体生产场景，适配500毫升规格的玻璃瓶、PET瓶灌装工序，可直接对接前端洗瓶设备与后端旋盖、贴标产线，完成从空瓶进给到定量灌装的全流程作业，在小型饮料加工厂、日化洗护分装车间、调味品生产作坊的批量生产场景中适配性较强，无需对现有产线做大规模改造即可完成接驳。设备整体采用框架式落地结构，底部机架为方管焊接成型的箱式支撑结构，机架内部预留了动力组件的安装空间，下部布置的两台驱动电机分别负责主输送链传动与回转灌装工位的间歇分度传动，动力传递通过链轮、同步带完成，传动路径做了张紧调节预留，日常维护时无需拆解主体结构即可完成皮带松紧调整、链轮润滑作业。设备的进瓶端对接直列式输送链道，链道两侧设置可调式护栏，可根据瓶身直径调整护栏间距，适配瓶径在60-90毫米区间的圆柱型瓶体，护栏采用光滑圆棒材质，避免输送过程中刮花瓶身外壁；空瓶经链道输送至进瓶星轮位置时，星轮的拨槽会精准卡合瓶身，将瓶体有序分隔后送入回转灌装工位，避免多瓶拥堵、卡瓶的问题。灌装工位采用多阀等压灌装结构，共设置6组独立灌装阀，阀头高度可通过顶部的调节手轮做上下调整，适配不同高度的500毫升规格瓶体，灌装阀的启闭通过凸轮机构控制，当瓶体随回转盘转动至灌装位置时，阀头自动下压对准瓶口，完成定量注液后阀头自动抬升，整个灌装过程无滴漏、无溢液，单阀灌装精度可控制在±2毫升以内，满足常规液体灌装的计量要求。设备的出瓶端同样设置星轮拨瓶机构，将完成灌装的瓶体平稳导出至下游输送链道，避免出瓶时倒瓶、磕碰。设备侧部安装的控制箱集成了设备启停、速度调节、灌装时长设定的操作元件，箱体面板设置对应的按钮与指示灯，操作人员可直接在设备侧部完成参数调整与运行状态监控，控制箱内部预留了PLC安装位，可根据产线自动化需求拓展联机信号接口，实现与前后端设备的联动运行。设备顶部设置的储液罐采用卫生级不锈钢材质，罐体带液位观察接口，可实时监测罐内液体存量，进液口设置在罐体顶部，可通过软管对接前端储料缸，罐体底部设置排污口，日常换产清洗时可快速排空罐内残留液体，满足食品、日化类生产的卫生清洁要求。从安装边界来看，设备整体占地长度约1.8米、宽度约0.8米、高度约1.6米，安装时需在机架底部预留100毫米的调平空间，地面承重要求不小于500千克每平方米，设备进瓶端与出瓶端的输送线对接高度统一为850毫米，可匹配常规瓶装产线的输送高度标准，无需额外做高度转接。设计过程中针对灌装过程中常见的溅液问题，在灌装工位下方设置了可拆卸的接液盘，溅出的液体可通过接液盘导流至设备侧部的排液口，避免液体渗入机架内部腐蚀传动组件；针对不同液体的灌装需求，灌装阀的密封件采用快拆结构，更换不同材质密封件即可适配低粘度水剂、中等粘度乳液类物料的灌装作业，无需整体更换灌装阀组件，降低换产成本。设备的回转工位采用槽轮机构实现间歇传动，分度精度高，运行过程中无明显冲击，可保证瓶体在灌装位置的精准定位，避免阀头与瓶口对位偏差导致的漏液问题；输送链道采用平顶链结构，链板表面平整，运行阻力小，瓶体输送过程中运行平稳，不会出现倒瓶现象。
