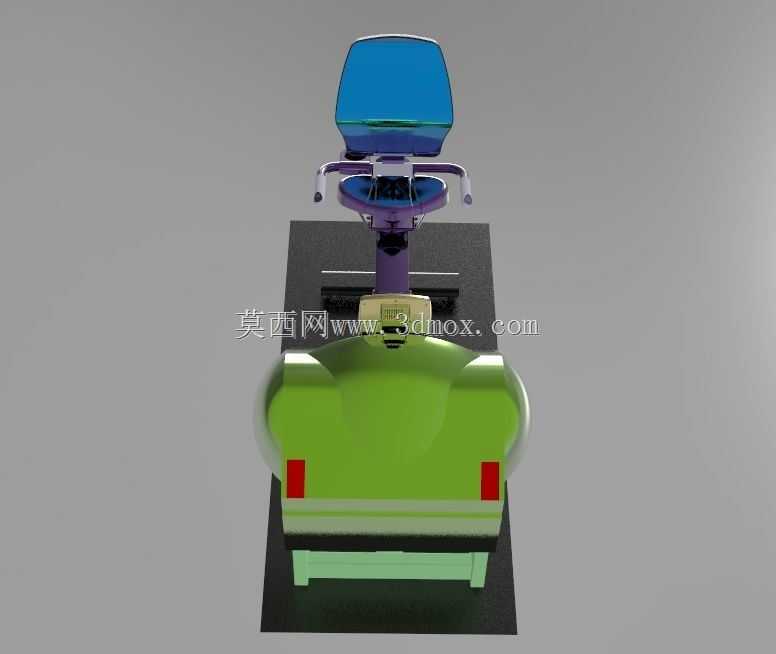

螺旋侧向康复训练器械结构设计

这款螺旋侧向训练器械主要面向康复科、运动健身场馆以及社区康复站点配置，核心作用是帮助使用者完成躯干侧向活动度训练、核心肌群控制能力练习，也可用于下肢术后关节活动度的渐进式恢复训练，适配从术后早期被动活动到后期主动抗阻训练的全周期康复流程。从结构设计逻辑来看，设备采用底部固定基座加上部可动训练平台的布局，基座部分采用大接触面积的平底设计，安装时不需要额外打膨胀螺栓固定，放置在平整的硬质地面即可保证训练过程中的稳定性，基座整体宽度控制在800mm以内，长度在1200mm上下，不会占用过多场馆使用面积，适合在空间有限的社区康复点布设。上部的可动平台通过螺旋传动副实现侧向的可控位移，区别于普通直线滑轨的侧向训练设备，螺旋传动的结构可以实现位移过程中的无级调速，使用者可以根据自身的耐受度调整活动幅度，传动过程无卡顿空程，不会在训练过程中出现突然的位移冲击，避免对康复期的使用者造成二次损伤。设备的座椅部分采用高度可调节的支撑结构，座面高度调节范围覆盖400mm到600mm，适配不同身高、不同下肢长度的使用者，靠背采用贴合人体腰背曲线的曲面造型，训练时可以给躯干提供稳定的支撑，避免使用者为了维持平衡出现代偿性的动作偏移。两侧的扶手高度同样可以调整，扶手表面包覆防滑材质，训练过程中使用者可以抓握扶手维持上半身稳定，也可以根据训练需求松开扶手，进阶训练核心的自主控制能力。螺旋传动的核心结构布置在基座内部，外部做全封闭防护处理，避免训练过程中衣物、肢体卷入传动间隙，所有的边角位置都做圆弧过渡处理，没有突出的尖锐结构，符合康复类设备的安全设计要求。设备的可动平台侧向位移行程控制在左右各150mm，既可以满足躯干侧向活动的正常生理活动范围需求，也不会因为幅度过大造成肌肉或韧带的过度牵拉，传动结构的阻尼可以通过侧边的调节旋钮调整，从无阻尼的被动活动到有一定阻力的抗阻训练都可以覆盖，康复治疗师可以根据使用者的恢复阶段灵活调整参数。在实际布设场景中，这款设备可以和常规的肌力训练设备、关节活动度训练设备并排摆放，设备前端预留足够的上下空间，使用者从正面上下设备即可，不需要额外预留侧面的操作空间，日常维护只需要定期给螺旋传动副加注润滑脂，检查各连接部位的紧固螺丝即可，没有复杂的电控元件，后期维护成本极低，适合缺乏专业设备维护人员的基层康复站点使用。设计过程中充分考虑了不同使用场景的适配性，整体结构没有易损的复杂零部件，所有的结构件都采用常规的型材和标准件加工，不需要开模定制特殊零件，生产加工的门槛较低，也方便后期的配件更换。座椅和靠背的支撑结构采用快拆式设计，不需要额外工具就可以完成高度调整，治疗师在给不同使用者做训练切换时可以快速完成参数调整，提升场地的使用效率。设备底部的四个角设置有可调式的支撑脚，当地面存在轻微不平整时，可以通过调整支撑脚的高度保证设备整体处于水平状态，避免训练过程中出现晃动。从训练功能的覆盖来看，除了基础的躯干侧向活动训练，还可以通过调整坐姿、调整扶手抓握位置，实现髋关节外展活动度训练、核心稳定性训练等不同的训练目标，一台设备可以覆盖多种康复训练需求，降低场馆的设备采购成本。
