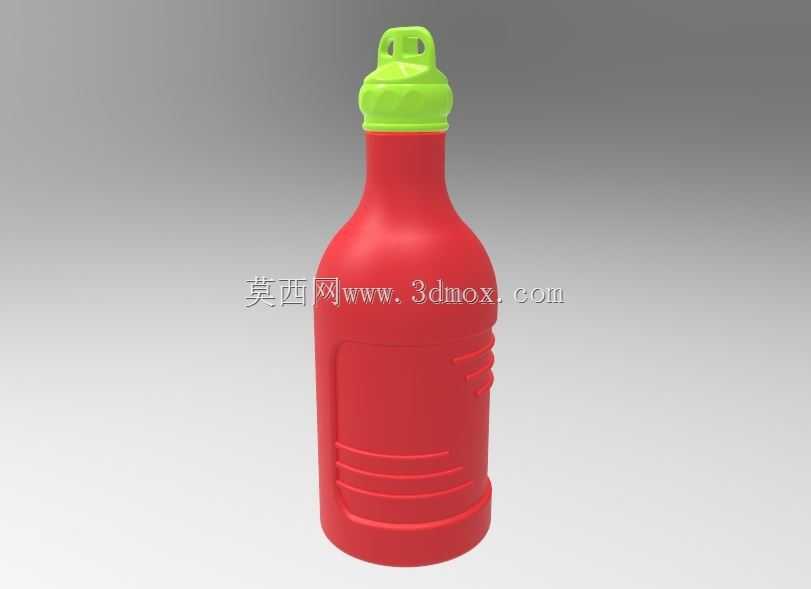

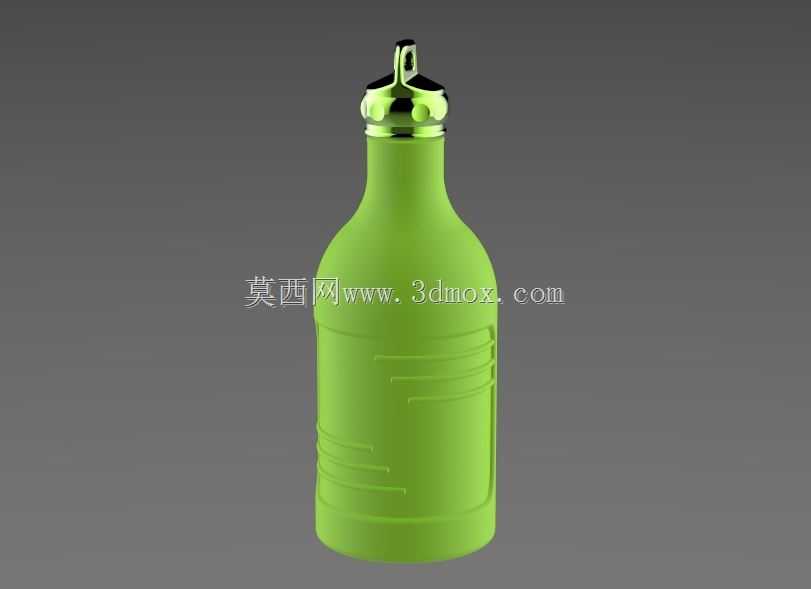

带提手防滑便携运动饮水瓶结构设计

这款便携饮水瓶的结构设计，核心围绕户外便携、日常手持使用的实际场景展开，首先从握持手感出发做了针对性的结构优化：瓶身主体采用收腰流线造型，下半部分设置多圈环形防滑凹槽，侧面预留内凹的拇指贴合位，即便手部沾有水渍、汗液，也能稳定握持不易滑脱，适配运动后补水、户外徒步携带、日常通勤手持等多种使用场景。瓶盖部分集成了一体式提手结构，提手处做了圆角过渡的镂空设计，既可以穿挂登山扣实现背包外挂，也能直接用手指勾住提手携带，无需额外配置挂绳，减少附属配件的丢失概率；瓶盖与瓶口采用螺纹旋合结构，密封面预留了硅胶密封圈的安装槽位，拧紧后可实现倒置不漏水的密封效果，满足装包携带的防漏需求。从尺寸边界来看，瓶身整体高度适配常规自行车水壶架的安装尺寸，最大直径处不超过75mm，可直接放入常规车载杯架、背包侧袋，不需要额外调整容纳空间；瓶身壁厚做了梯度设计，底部壁厚比侧壁厚1.2mm，放置时的抗冲击性能更强，意外从桌面高度跌落时不易出现底裂漏液的问题。设计过程中优先考虑了注塑成型的工艺可行性，瓶身所有转角处都做了R2以上的圆角过渡，避免注塑时出现应力集中导致的成型缺陷，外壁的防滑凹槽深度控制在1.5mm，既保证防滑触感，又不会在凹槽处出现壁厚不均导致的缩痕；瓶盖的提手镂空处做了拔模斜度处理，开模时可顺利脱模，不需要额外做抽芯结构，能有效降低模具加工成本。瓶口的螺纹规格采用通用的饮料瓶口标准螺距，可兼容市面上多数同口径的替换瓶盖、直饮吸嘴配件，拓展使用场景；瓶身的容量刻度线可直接在模具上做晒纹处理，成型后即可清晰显示剩余容量，不需要后续丝印加工，减少生产工序。实际使用中，这款瓶型既可以作为运动补水容器，也可作为常温饮品的分装容器，瓶身的防滑结构在戴薄手套操作时也能顺利拧开瓶盖，适配冬季户外、作业场景的使用需求；瓶盖顶部的提手除了携带功能，还可作为开盖时的受力点，拧动瓶盖时手指可抵住提手侧面发力，即便瓶盖拧得较紧也能轻松开启，不需要借助额外工具。整体结构没有多余的复杂零件，仅由瓶身、瓶盖、密封垫三个部件组成，装配工序简单，后期清洗时可完全拆分，无清洁死角，满足食品接触类容器的卫生要求。
