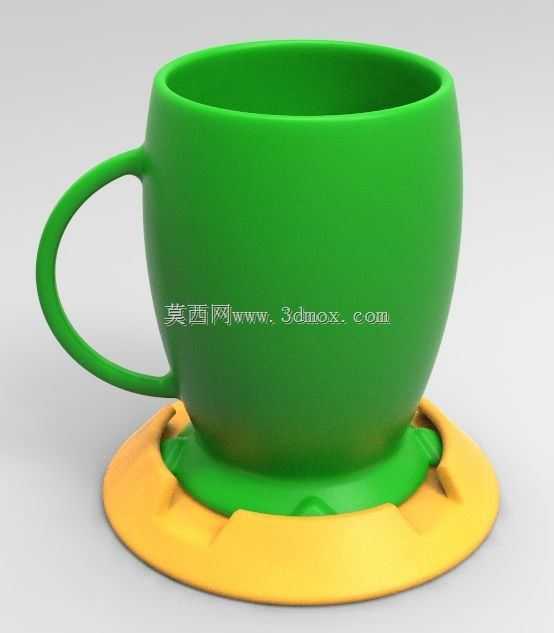

带配套杯托的圆润款马克杯结构设计

这款带配套杯托的马克杯，在日常办公、家庭休闲、餐饮门店等场景都有广泛的适配性，不同于常规无配套底座的水杯，它的杯托与杯身做了针对性的嵌合结构设计，能避免杯子放置时出现打滑、侧翻的问题，哪怕是放在略有倾斜的桌面，或是不小心被手臂轻碰，杯底嵌入杯托的限位结构也能提供足够的阻力，防止杯内液体倾洒弄脏桌面文件、电子设备。从功能特性来看，杯身采用了大弧度的圆润肚型设计，相比直筒杯型，同等高度下的容积更大，握持时手掌与杯身的贴合面积更广，哪怕盛装温度较高的饮品，热量分散在更大的接触面上，也不会出现局部烫手难以握持的情况。杯柄的弧度做了人体工学适配，指圈的预留空间足够成年人四根手指穿入握持，握持时手腕不需要刻意弯折调整角度，长时间端持也不会有明显的酸胀感。杯口做了微卷边处理，唇部接触时的触感更顺滑，不会出现薄边硌唇的问题，同时卷边结构也能提升杯口的结构强度，日常清洗时的轻微磕碰不容易造成杯口崩缺。配套的杯托除了限位防侧翻的作用，边缘做了微凸起的挡边设计，如果杯身外壁残留的冷凝水或是洒出的少量液体，会被挡边拦截在杯托范围内，不会流淌到桌面造成污染，杯托底部还做了多点式的防滑凸点，和桌面接触时能增大静摩擦力，避免拿取杯子时连带杯托一起抬起滑落。设计过程中，首先考虑的是日常使用的容错率，没有采用尖锐的棱角设计，整个杯身和杯托的所有转角都做了圆角过渡，一方面是日常使用时不容易磕碰划伤手部，另一方面在注塑成型的工艺环节，圆角结构能让塑料熔体在模腔内的流动更顺畅，减少填充不足、应力集中的问题，降低成型后产品出现开裂、变形的概率。杯身底部的定位凸台和杯托中心的凹槽做了间隙配合，凸台的高度设置为5mm，凹槽深度对应设置为4.8mm，既保证杯子放入杯托时能顺畅对位，不会出现卡滞，又能提供足够的限位深度，避免杯子在杯托上出现水平方向的滑移。杯身的整体高度设置为95mm，杯口最大外径为85mm，杯底定位凸台的外径为62mm，配套杯托的最大外径为110mm，整体的安装放置边界仅需要直径120mm的平整台面即可，不会占用过多的桌面空间，不管是放在办公桌的杯架旁，还是家庭餐桌的餐位边，或是餐饮门店的餐台上，都不会和其他餐具、办公用品产生空间干涉。杯壁的厚度均匀设置为3mm，整个杯身的壁厚差控制在0.2mm以内，避免成型过程中因为壁厚不均出现缩痕、翘曲的问题，杯柄和杯身的连接位置做了加厚的过渡圆角，提升连接位置的结构强度，日常端持盛满液体的杯子时，连接位置不会因为应力集中出现断裂的情况。杯托的壁厚设置为2.5mm，边缘的挡边高度为3mm，既能有效拦截洒出的液体，又不会因为挡边过高导致杯子取放时出现磕碰。在实际使用场景中，这款马克杯除了日常盛装饮用水、咖啡、茶饮等热饮或常温饮品，杯托还可以单独作为小型置物垫使用，临时放置茶包、搅拌勺、小包装的糖块等小物件，拓展了使用场景。设计时没有做多余的装饰性结构，整体造型简洁流畅，一方面降低了模具的加工难度，减少了模具上的薄钢、尖角结构，提升模具的使用寿命，另一方面简洁的造型也更便于日常清洗，杯身内外没有难以清洁的死角，用普通的杯刷就可以完成全位置的清洁，不容易残留茶渍、咖啡渍等污垢。
