直径6mm高速钢直柄麻花钻结构设计

　　在机械加工的孔加工工序里，直柄麻花钻是普及率最高的切削刀具之一，这款直径6mm的直柄麻花钻，主要适配台式钻床、立式钻床、加工中心以及手持电钻等各类带钻夹头的加工设备，可完成对碳钢、铝合金、铜合金、工程塑料等多种常见工件材料的钻孔加工作业，覆盖五金维修、模具加工、零部件生产、家装施工等多个场景的钻孔需求。从结构设计来看，这款麻花钻采用标准高速钢材质，工作部分做了全磨制处理，两条对称的螺旋槽承担排屑与切削液导入的双重作用，螺旋角的取值兼顾了不同材料的切削适应性，既不会因为螺旋角过大导致钻头刚性不足，也不会因为螺旋角过小造成排屑不畅卡屑的问题。钻尖部分采用标准118度顶角设计，这是经过长期工业验证的通用钻尖角度，

　　针对普通钢材钻孔时能保证切削刃受力均匀，横刃经过修磨处理，减少了钻孔初始阶段的轴向抗力，避免钻孔起步时出现滑移偏孔的问题，能有效提升孔位的初始定位精度。直柄部分的直径与工作部分保持一致，采用h6级公差加工，可适配绝大多数标准三爪钻夹头的装夹范围，装夹时不需要额外的变径套，换刀操作便捷，装夹后的同轴度能满足常规钻孔的精度要求，不会因为柄部公差过大出现钻削跳动超差的问题。从实际使用的边界条件来看，这款6mm麻花钻的有效钻孔深度可以达到50mm左右，能够覆盖绝大多数薄板、中小型结构件的钻孔深度需求，钻芯厚度从钻尖向柄部方向做了渐进式加厚处理，越靠近柄部钻芯越厚，既保证了钻尖部分的切削锋利度，又提升了钻头整体的抗扭刚性，

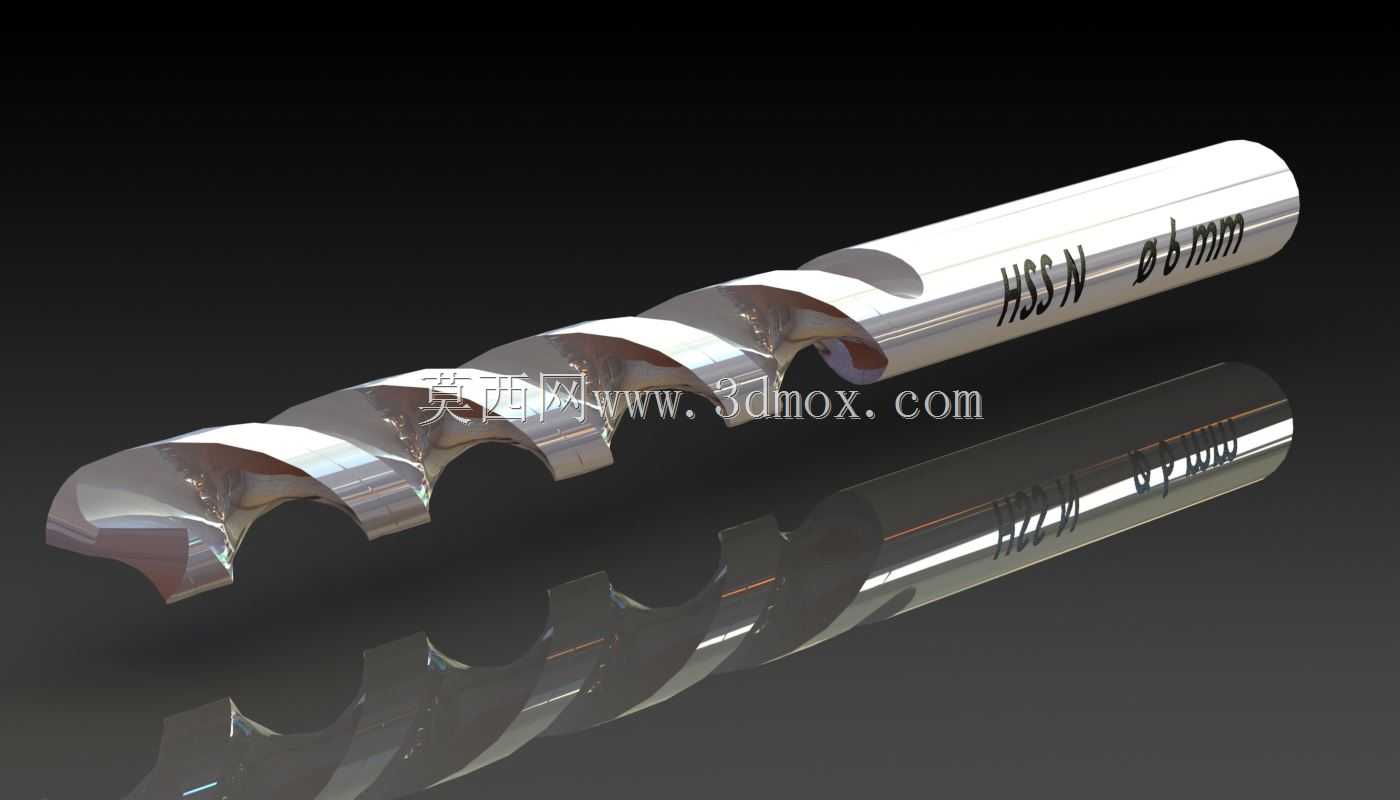

　　在常规切削参数下钻削普通碳钢时，不容易出现断钻、崩刃的问题。螺旋槽的表面粗糙度控制在合理范围，钻削产生的带状切屑可以顺着螺旋槽顺畅排出，不会在孔内堆积刮伤已加工孔壁，能有效降低孔壁的表面粗糙度值，减少后续扩孔、铰孔工序的加工余量。在日常设备维护与零部件加工场景中，6mm是非常常用的钻孔规格，不管是安装紧固件的预制孔、油路气孔的初加工，还是工装夹具上的定位孔初钻，这款钻头都能适配。设计建模过程中，完整还原了麻花钻的所有结构细节，包括切削刃的后角、刃带的宽度、螺旋槽的截形、钻芯的锥度变化，甚至表面的规格标识刻字都做了还原，对于刀具类三维建模的学习者来说，可以通过这个模型理解麻花钻的空间曲面构成，掌握螺旋扫掠、切除、

　　阵列等建模命令在复杂刀具建模中的实际应用；对于做加工工艺仿真的工程师来说，这个模型可以直接导入钻削仿真软件，设置对应的切削参数后模拟钻削过程中的受力、排屑情况，验证工艺参数的合理性。需要注意的是，这款钻头是通用型麻花钻，针对淬硬钢、不锈钢等难加工材料时，需要调整切削参数或者更换对应材质的专用钻头，不要超范围使用避免刀具损坏。另外直柄装夹时要保证柄部清洁无油污，避免钻削过程中出现钻头打滑、丢转的问题，影响钻孔效率和加工精度。
