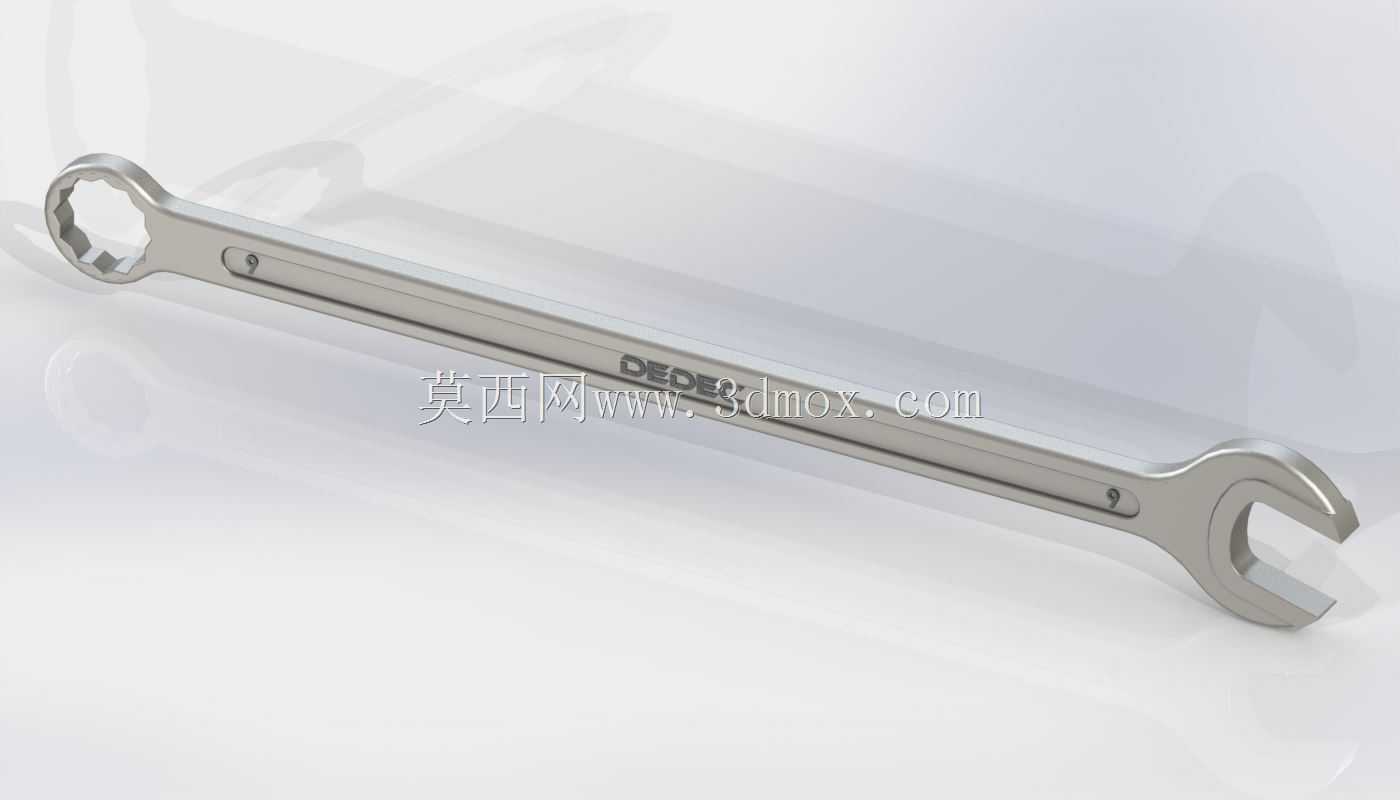

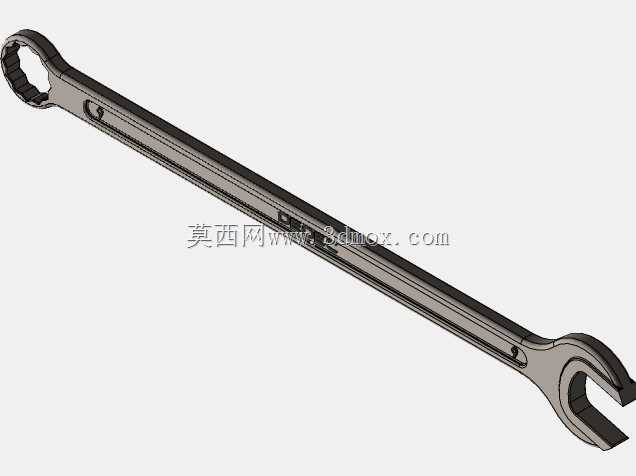

两用开口梅花呆扳手三维结构模型

这款两用扳手的结构设计完全贴合一线装配、维修场景的实际使用需求，一端为梅花环形夹持结构，另一端为开口叉式夹持结构，单支工具即可覆盖两类紧固件的拆装需求，减少作业过程中频繁更换工具的时间损耗，在设备维保、产线装配、五金维修等场景中，作业人员无需携带多支同规格单头扳手，可有效降低工具负重，提升狭小空间内的作业灵活性。梅花端采用十二角内孔结构，相比六角孔可实现更小的回转角度，在管路周边、设备内部等扳手转动空间受限的位置，仅需30度即可完成一次扳转，无需反复调整卡入位置，适配空间局促的作业点位；开口端的叉口尺寸经过公差匹配，可快速卡入螺栓六角头的两个平行面，适合需要快速拆装、紧固件外露空间充足的作业场景，两类工作端集成在同一根杆身上，兼顾了快速操作与狭小空间适配的双重需求。杆身采用平直等截面设计，整体受力沿杆身轴线传递，扳拧过程中杆身的抗弯截面经过优化，在施加额定扭矩时不会出现明显的挠曲变形，避免因杆身弯曲导致的扳手滑脱、紧固件棱角磨损问题；杆身表面的凹槽标识区可清晰标注规格参数，作业人员在工具堆中可快速识别对应规格，减少选工具的耗时。梅花端的环形结构完全包裹螺栓六角头，受力点分布在六个棱角的侧面，相比开口端的两点受力，可承受更大的扳拧扭矩，不易出现打滑、啃伤螺栓棱角的问题，适合大扭矩紧固、锈死紧固件拆卸的场景；开口端的叉口根部做了圆弧过渡处理，避免应力集中导致的叉口开裂，同时开口端的两个夹持面做了微小的内倾处理，卡入螺栓头后可形成自锁效应，施加扭矩时不会从螺栓头上滑脱。从安装适配边界来看，该扳手的整体长度经过扭矩匹配设计，对应规格的螺栓拧紧力矩符合通用五金工具的扭矩标准，作业人员施加正常手动力即可达到螺栓的预紧力要求，无需额外加接延长杆，避免过载导致的扳手断裂或螺栓损坏；杆身的宽度、厚度尺寸经过优化，在保证结构强度的前提下尽可能缩小截面尺寸，可伸入部分设备的预留操作间隙中，不会因杆身过粗被周边零部件干涉。梅花端的外圆做了倒角处理，伸入沉孔类紧固件位置时不会被孔边卡滞，开口端的头部厚度做了减薄设计，可卡入部分轴向空间狭小的螺栓位置，比如法兰盘侧面、设备盖板下方等普通厚头扳手无法伸入的点位。在建模过程中，所有的棱角过渡都做了圆角处理，既符合实际五金产品的锻造工艺要求，避免锻造过程中出现应力开裂，也还原了真实产品的握持手感，杆身的棱边做了钝化处理，不会出现割手的问题；两类工作端的尺寸公差严格遵循紧固件的配合标准，虚拟装配时可与对应规格的标准六角螺栓完全贴合，不会出现干涉、间隙过大的问题，可直接用于工具类的装配仿真、作业过程模拟、工具收纳布局设计等场景，也可作为五金工具类产品的设计参考模板，用于衍生不同规格、不同长度的两用扳手系列化设计。
