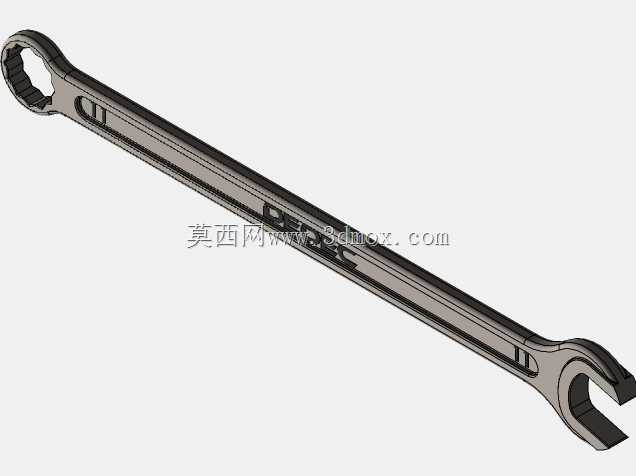

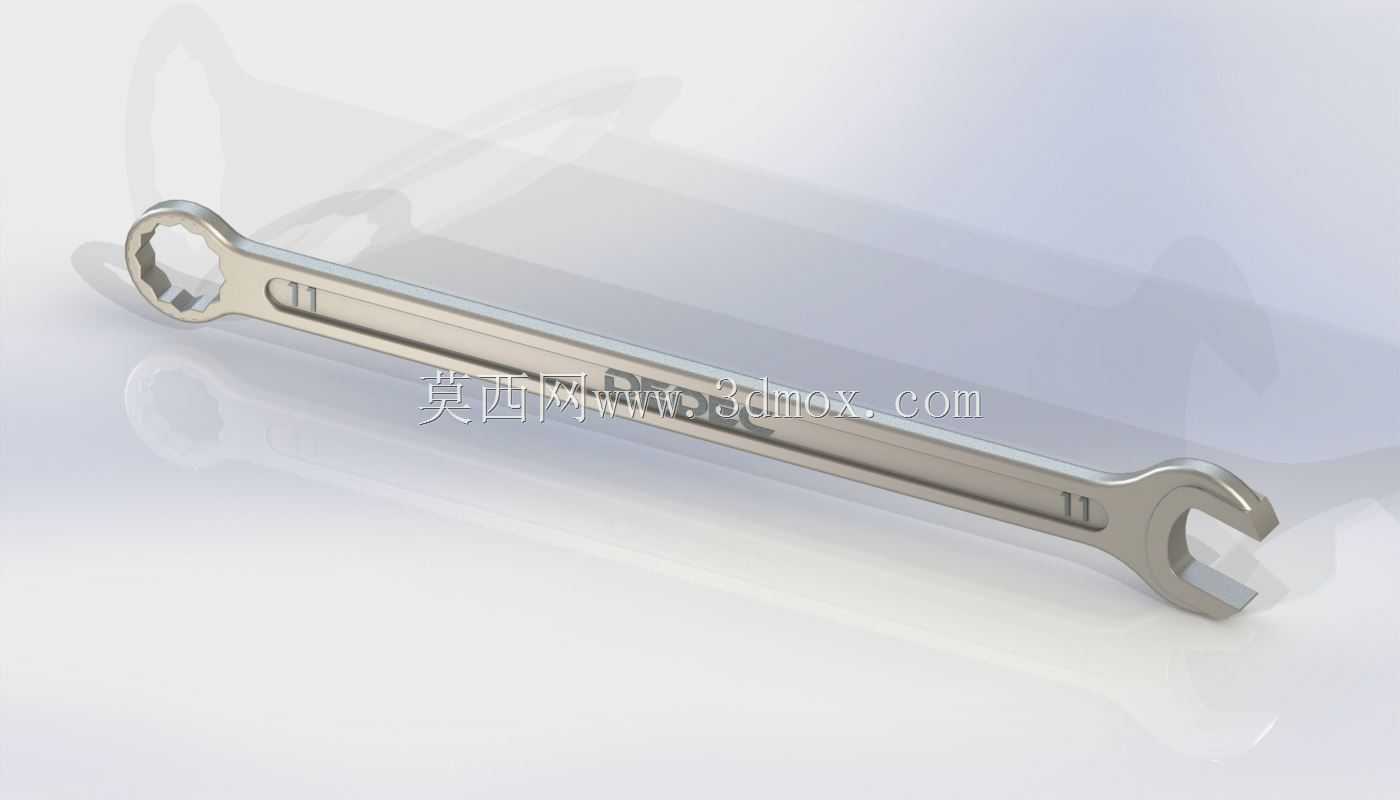

11号两用开口梅花扳手结构设计

这款11号两用扳手是机械装配、设备维保场景中最常用的手动紧固工具之一，一端为开口扳头，另一端为梅花扳头，单支工具即可覆盖不同工况下的外六角螺栓、螺母拆装需求，在设备日常巡检、产线装配工位、机加工工装调试、户外设备抢修等场景中都有极高的使用频率。从实际使用场景来看，开口端的设计主要适配螺栓周边操作空间充足、需要快速套入螺栓头的工况，比如设备外护板的固定螺栓拆装、机架拼接时的初拧作业，开口结构可以直接从螺栓侧向卡入，不需要从螺栓端部轴向套入，能大幅提升频繁拆装时的操作效率；梅花端则采用十二角内孔结构，与螺栓头的接触面积更大，受力均匀分布在多个棱面上，在施加较大拧紧力矩或者拆卸锈蚀、拧紧力矩过大的紧固件时，不容易出现打滑、螺栓棱边磨损打滑的问题，适合终拧、大扭矩拆装以及螺栓位置周边空间受限、无法大角度转动扳手的场景，梅花端每次只需要很小的转动角度即可重新卡入螺栓头，在狭窄操作空间内的适配性远高于单头开口扳手。从设计思路层面来看，这款扳手的整体杆身采用等强度设计思路，杆身截面从两端扳头位置向中间平滑过渡，既保证了扳头位置的结构强度，避免扭矩传递过程中扳头根部出现应力断裂，也尽可能控制了整体重量，降低长时间手持操作的疲劳感。杆身正面的凹槽设计并非单纯的装饰结构，一方面可以在不降低杆身抗扭强度的前提下减少材料用量，另一方面凹槽形成的加强筋结构能提升杆身的抗弯性能，当施加较大扭矩时杆身不会出现过度弯曲变形，保证扭矩的有效传递。两端扳头的工作尺寸严格适配11mm规格的外六角紧固件，开口端的开口尺寸公差控制在手动工具的标准范围内，既保证可以顺畅卡入对应规格的螺栓头，也不会因为间隙过大导致拧紧时棱边打滑；梅花端的十二角内孔与标准外六角螺栓的适配间隙经过优化，卡入后没有明显旷量，转动时受力均匀作用在螺栓头的六个受力面上，不会因为局部应力过大啃伤螺栓棱边。扳手整体的外形尺寸经过人体工程学优化，总长度适配11mm规格螺栓的推荐拧紧力矩，普通人手持施加正常腕力即可达到标准拧紧力矩要求，不需要额外加接延长杆，避免力矩过大导致螺栓断裂或者扳手变形。扳头与杆身的过渡位置采用大圆弧过渡，避免热处理以及受力时出现应力集中，从根源上降低长期使用后过渡位置断裂的风险。在实际选型使用时，这款扳手适配所有对边尺寸为11mm的外六角螺栓、螺母，不管是普通4.8级、8.8级的标准紧固件，还是12.9级的高强度紧固件，只要规格匹配都可以使用，不需要额外考虑安装边界问题，只要螺栓头周边有足够的空间容纳扳头厚度以及杆身转动空间即可操作。开口端的厚度较薄，可以适配螺栓头紧贴安装面、周边间隙较小的场景，梅花端的厚度略大于开口端，结构强度更高，大扭矩操作时的可靠性更好。日常使用中，这种两用扳手不需要搭配其他辅助工具，单人即可独立操作，没有动力源限制，在无电源、无气源的野外作业场景、狭小的设备内部检修场景中都是不可替代的基础工具。建模过程中，扳头的工作曲面、杆身的过渡圆角、表面凹槽的结构都严格按照手动工具的实际生产工艺设计，所有棱边都做了倒钝处理，实际使用时不会划伤操作人员手部，杆身的平直度也保证了受力时扭矩传递的同轴度，不会出现偏载导致的螺栓受力不均问题。
