13号两用开口梅花扳手结构设计

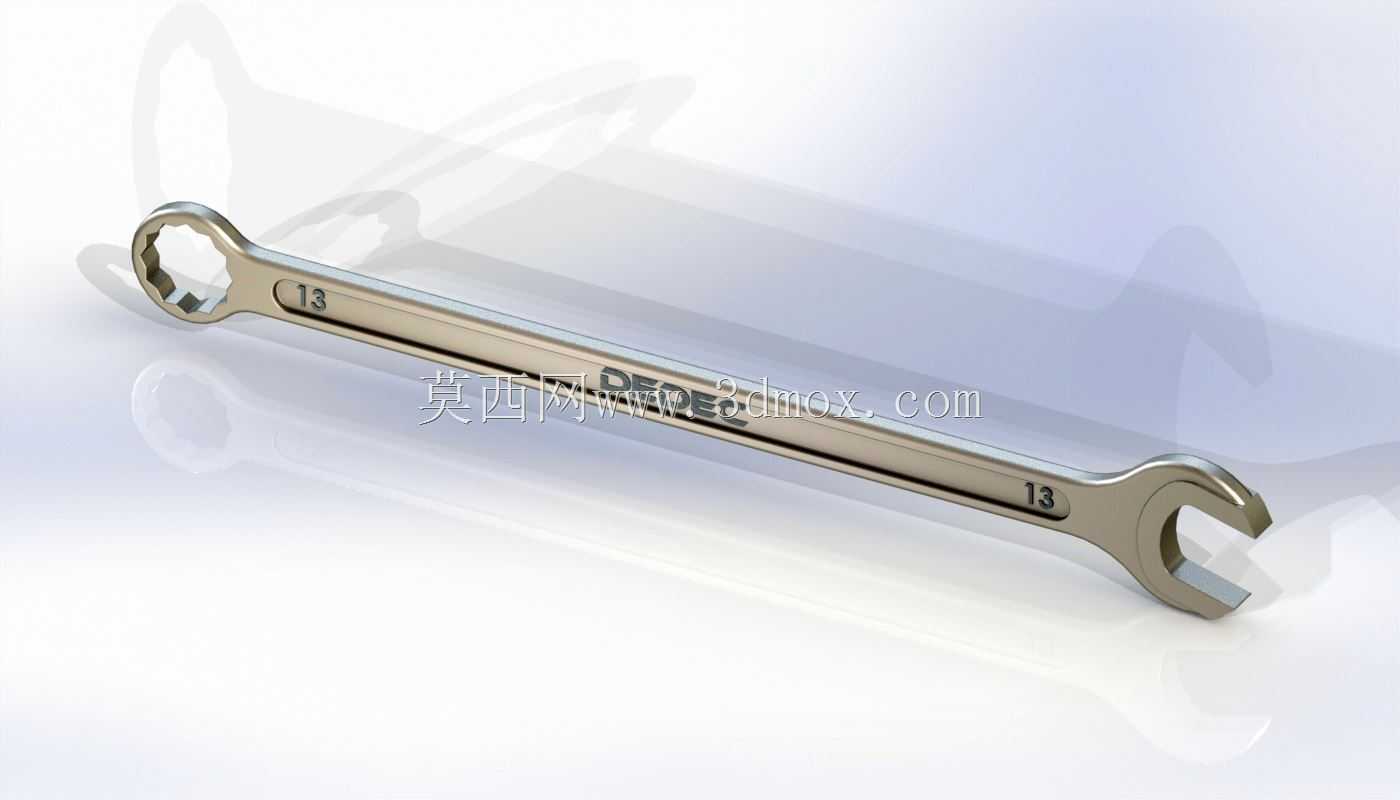

这款13号两用扳手是机械装配、设备维保场景中最常用的手动紧固工具之一，整合了开口扳手与梅花扳手的双重功能，在狭小作业空间内可快速切换作业模式，无需频繁更换工具，能有效提升一线装配、维修人员的作业效率。从实际作业场景来看，这类扳手广泛覆盖民用设备维保、小型机械装配、机电设备检修、五金安装等多个领域，针对13mm规格的外六角螺栓、螺母类紧固件作业，可适配绝大多数常见的M8规格标准紧固件，是工具柜、维修包中常备的基础五金工具。

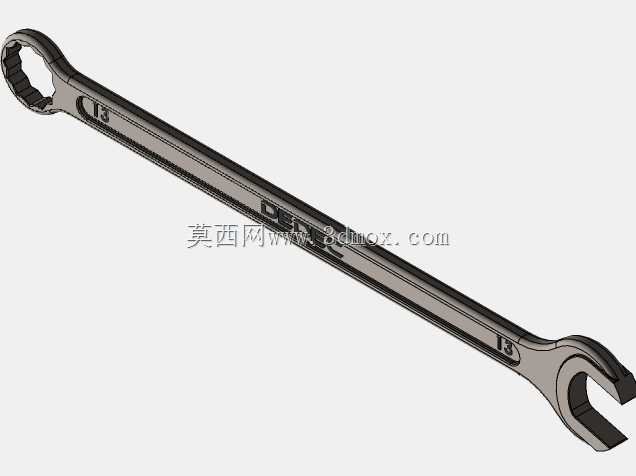

从功能特性上看，扳手一端为开口式结构，开口端的两个夹持面做了15度的偏转角度设计，这个角度是经过长期作业验证的最优值，当紧固件周边存在遮挡、无法完整套入紧固件时，可从侧面快速卡入螺栓头部，在需要快速连续拧动螺栓的初拧阶段，开口端可以实现快速滑脱换位，不用完全脱离螺栓头部就能完成角度调整，大幅提升快拧效率；另一端为梅花式环形结构，梅花端采用12角内齿设计，能完整包裹住螺栓头部的六个受力面，相比开口端的两点夹持，环形包裹的受力方式可以将拧紧力矩均匀分散到螺栓头部的所有棱边，在大扭矩终拧或者拆卸锈蚀紧固件时，不会因为应力集中刮花螺栓棱角，有效避免螺栓头部打滑损坏的问题，适合需要大扭矩输出的终拧作业或者锈蚀紧固件拆卸场景。

在结构设计层面，扳手的杆身采用了等强度梁的设计思路，整体从两端头部向中间杆身做平滑过渡，没有突兀的截面变化，既避免了应力集中导致的杆身断裂风险，又能在保证整体结构强度的前提下尽可能控制整体重量，降低长时间手持作业的疲劳感。杆身的截面采用工字形优化结构，相比等厚度的平板结构，工字形截面在承受拧紧扭矩带来的弯曲载荷时，截面惯性矩更大，相同材料用量下的抗弯曲、抗扭转载荷能力提升40%以上，完全覆盖日常作业的扭矩需求，不会出现杆身弯折、扭转变形的问题。扳手头部的厚度做了减薄处理，梅花端与开口端的头部厚度控制在6mm以内，可深入到沉孔、狭窄安装间隙内作业，解决了普通厚头扳手无法伸入狭小空间操作的痛点。

从尺寸与安装边界来看，这款扳手整体长度控制在170mm左右，属于短柄两用扳手的常规尺寸，作业时的力臂长度适配手动拧紧M8螺栓的标准扭矩要求，普通人手施加的力即可达到8.8级M8螺栓的推荐拧紧力矩，不会因为力臂过长导致过拧断螺栓，也不会因为力臂过短需要施加过大的握力。开口端的开口尺寸严格按照13mm标准紧固件的公差带设计，夹持面的尺寸公差控制在H7级别，既可以顺畅卡入标准螺栓头部，又不会因为间隙过大导致夹持打滑；梅花端的12角内齿尺寸同样匹配13mm外六角螺栓的对边尺寸，齿形做了微小的倒角处理，套入螺栓头部时可以自动导正，即使在视线受阻的盲操作场景下，也能快速对准套入，不需要反复调整角度。扳手整体表面做了哑光镀铬处理，既可以提升表面防锈能力，适应潮湿、多油污的作业环境，哑光表面不会产生强光反射，在车间强光作业环境下不会反光晃眼，同时表面的细微粗糙度可以提升手持的摩擦力，手上沾有油污时也不会轻易打滑。

在实际选型使用时，这类两用扳手相比单一功能的开口扳手或者梅花扳手，减少了工具携带数量，外出上门维修、高空作业时不需要携带多把同规格不同类型的扳手，有效降低工具负重。针对不同的作业工况，比如在设备装配流水线的初拧工位，可使用开口端快速拧紧紧固件，提升装配节拍；在终拧工位或者设备大修拆卸锈蚀螺栓时，切换到梅花端施加更大扭矩，避免螺栓损坏。设计建模过程中，需要重点关注头部与杆身过渡位置的圆角处理，所有棱边都做了R0.5以上的圆角过渡，避免热处理时的应力集中，同时使用时不会划伤操作人员的手部。扳手的整体重心设计在杆身中部位置，手持时平衡感更好，长时间握持作业不会出现头重脚轻的疲劳感。
