24-27规格两用开口梅花扳手结构设计

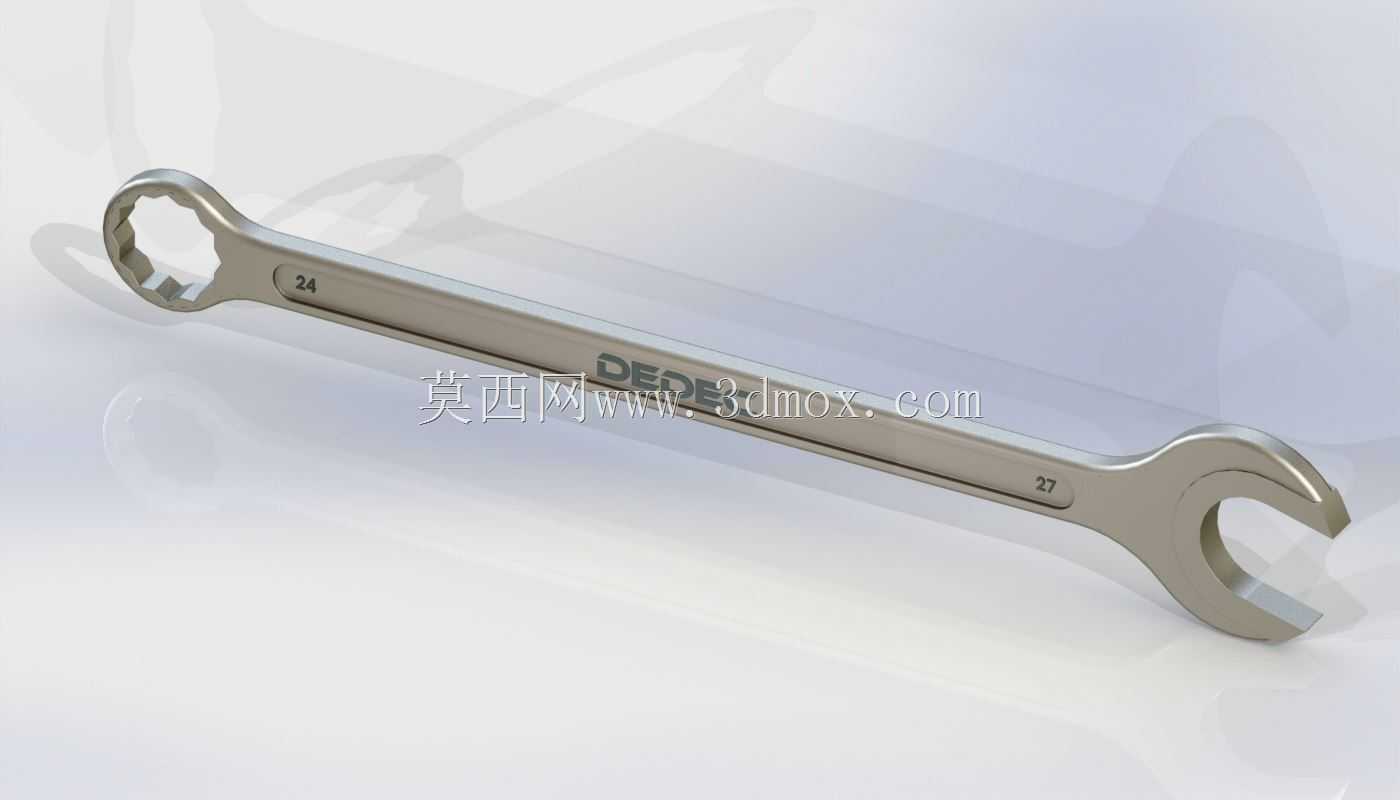

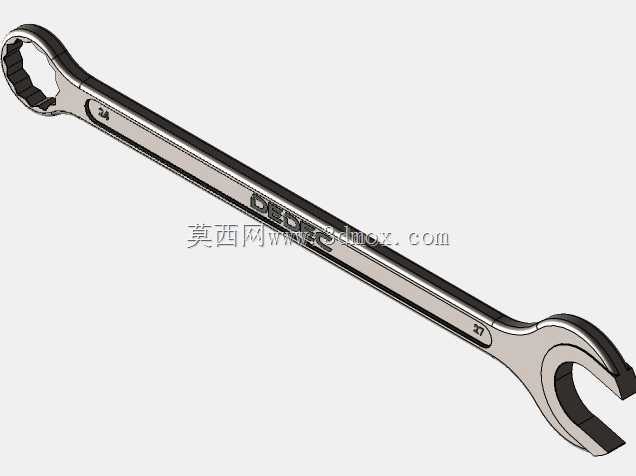

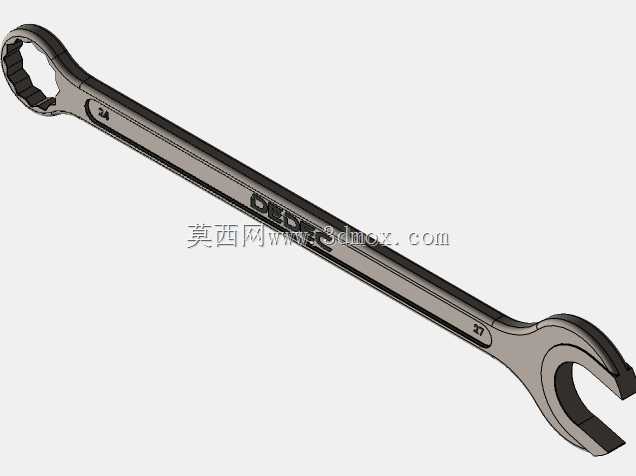

　　这款两用扳手的设计初衷，是覆盖设备维保、装配工位上最常遇到的24mm、27mm两种外六角紧固件拆装需求，在车间日常作业里，这两个规格的螺栓广泛出现在通用设备机架连接、液压管路接头紧固、工装夹具锁紧、输送线支架固定等场景，单支工具集成两种功能端头，能减少作业人员随身负重，也避免工位上频繁更换工具带来的效率损耗。从功能结构来看，扳手一端为12角梅花端头，另一端为开口端头，两者分别对应不同的作业工况：梅花端头采用12齿内花键结构，与螺栓头的接触面积更大，受力时能均匀分散扭矩，不容易刮伤螺栓六角棱边，适合需要施加较大拧紧力矩的初拧或者锈蚀螺栓拆卸场景，作业时端头能完整包裹螺栓头，即使螺栓位置存在轻微偏斜，也能顺利套入不会滑脱；

　　开口端头的U型结构则适合快速插拔，在螺栓处于长螺杆中段、或者周围空间狭小无法从端部套入的场景下，能直接从侧面卡入螺栓头，完成快速松紧调整，适合频繁切换紧固件的轻载快装作业。设计过程中首先确定的是力臂长度，针对24、27mm规格螺栓的常用拧紧力矩要求，结合普通人手的施力上限，杆身长度做了匹配优化，既不会因为力臂过短导致施力费劲，也不会因为力臂过长造成杆身受力变形、或者空间受限无法转动。杆身截面采用中间宽、两端向端头逐渐收窄的流线型结构，中间握持区域做了轻微的扁平化处理，贴合手掌受力形态，长时间握持施力不容易产生压痕，同时杆身表面做了等强度的厚度渐变，在保证整体抗弯、抗扭强度的前提下，尽可能去除多余材料，控制工具整体重量。

　　两个端头与杆身的过渡区域做了大圆弧过渡处理，避免应力集中，在承受大扭矩时不会在过渡位置发生断裂，梅花端头的内孔做了轻微的倒角处理，既能引导螺栓头顺利套入，也能在螺栓头存在轻微磕碰变形时，依然保证正常卡合。开口端头的两个卡爪做了加厚处理，卡爪与杆身的连接位置做了加强筋结构，避免开口受力过大出现张开变形，开口的开口尺寸做了公差匹配，既保证能顺利卡入对应规格的标准外六角螺栓，也不会因为间隙过大导致拧动时滑脱、磨圆螺栓棱角。从安装边界和使用空间来看，梅花端头的外径尺寸做了紧凑化设计，相比普通同规格扳手缩小了约8%的外轮廓，能适配螺栓周围空间更局促的安装场景，比如沉孔内的螺栓、周围有管路或者其他零件遮挡的螺栓，

　　不需要额外清理周围空间就能完成套入；开口端头的厚度也做了减薄处理，能伸入间隙较小的法兰面、设备侧板位置完成紧固件操作。杆身的整体直线度控制在较高精度范围内，两端头的同轴度偏差控制在合理区间，拧动时不会出现端头偏摆、受力不均的问题。表面处理上整体做了哑光金属质感的处理，没有多余的装饰结构，杆身的规格标识采用压印工艺，不会因为长期摩擦磨损导致标识模糊，作业人员能快速识别端头对应的螺栓规格。在实际使用场景中，这款扳手既可以用于生产线上的产品装配工位，作为标配手动工具完成整机的紧固件装配，也可以作为设备维保人员的随身工具，处理日常设备巡检中的紧固件松动复紧、易损件更换时的螺栓拆装，还能用于五金维修、管道安装、钢结构搭建等多种作业场景，兼顾大扭矩作业的可靠性和快装作业的便捷性，不需要在同一工位同时配备单独的梅花扳手和开口扳手，减少工具采购成本和工位工具存放空间。设计时也充分考虑了手动工具的耐用性要求，整体结构没有易损部件，只要不超过额定扭矩使用、不把扳手当撬棍或者锤子使用，就能长期保持结构精度，端头的受力面做了强化处理，长期拧动螺栓也不会出现棱角塌陷、内孔变形的问题，开口端头的卡爪硬度做了匹配，既保证足够的强度不会变形，也不会因为硬度过高在受力时出现脆断。
