M16规格望远镜伸缩调节螺钉结构

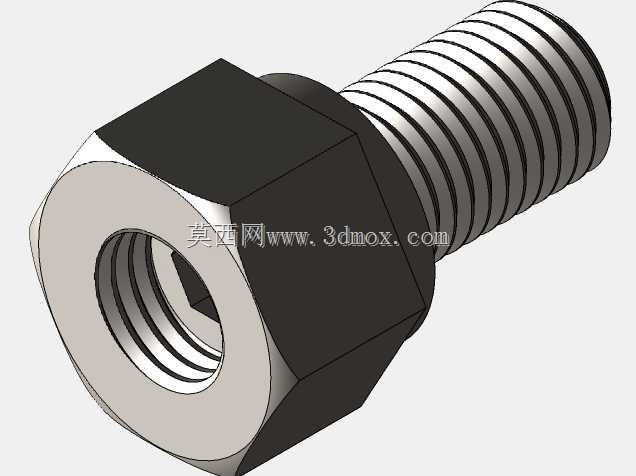

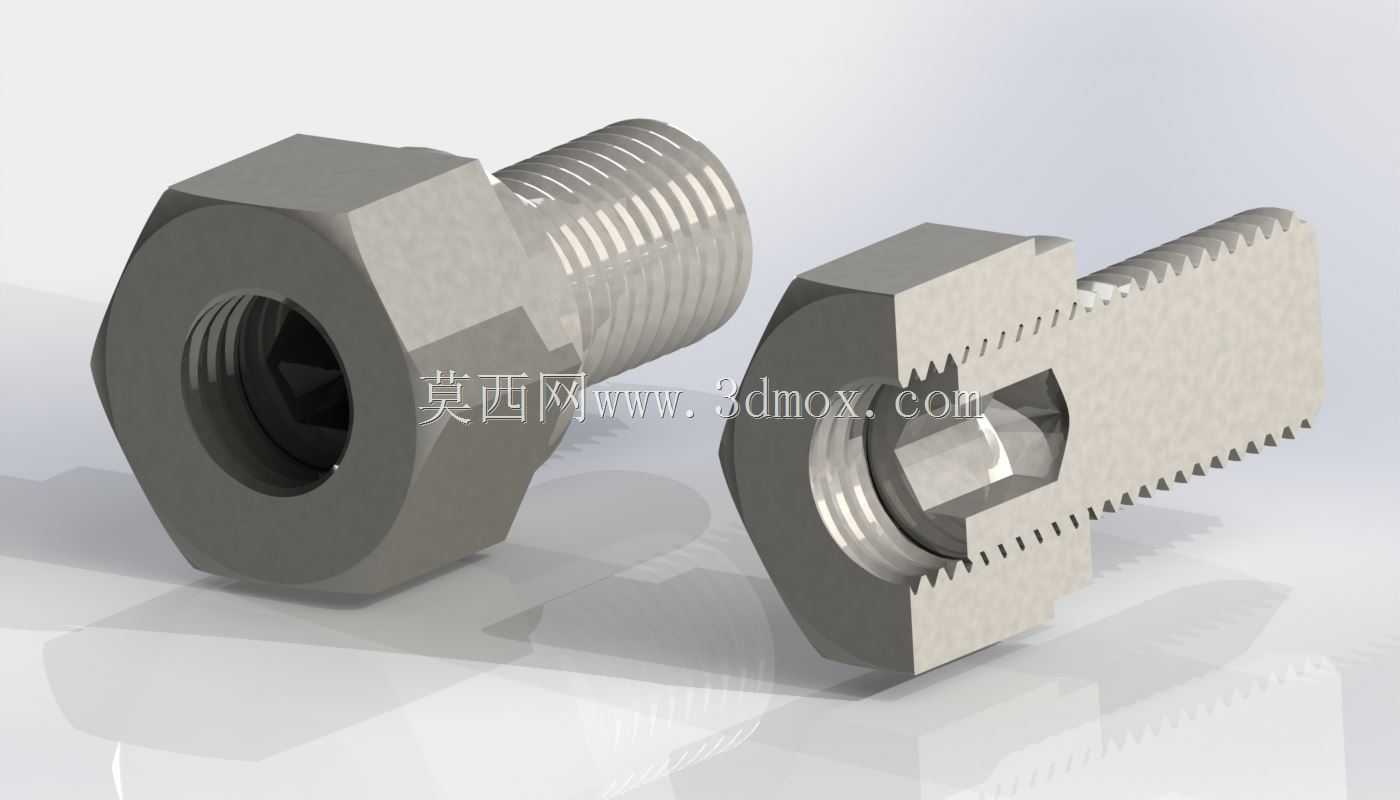

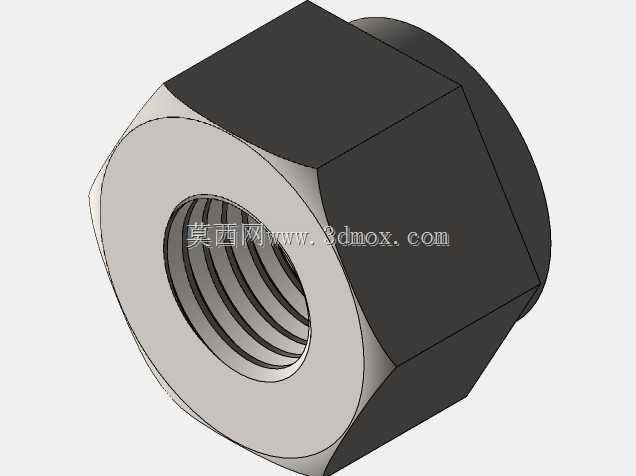

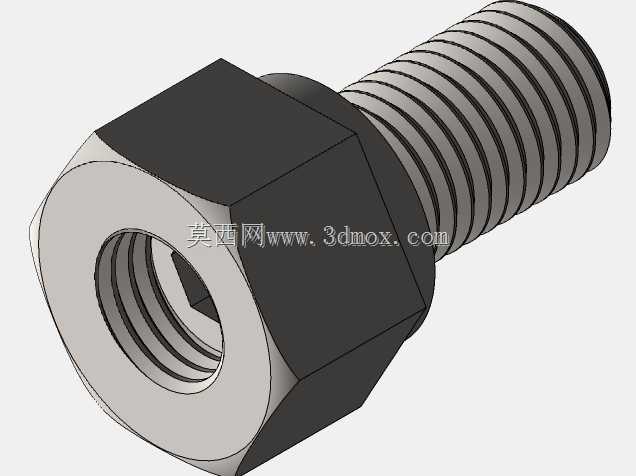

在户外观测、光学设备装调、精密仪器调校这类场景里，经常会遇到安装基面螺纹深度不确定、装调时需要反复微调轴向位置的情况，这类伸缩式调节螺钉就是为解决这类现场装调痛点设计的。和普通外六角螺栓不同，这款M16规格的螺钉采用了内外螺纹嵌套的结构，外部是标准M16外螺纹段，六角头内部加工有内螺纹孔，嵌套的螺杆可以沿轴向伸缩，不需要提前精准测量安装孔的螺纹深度，只要将外六角段拧入基座螺纹孔到贴合基面，再旋转内部嵌套的螺杆，就能调整伸出长度，适配不同深度的安装孔，也能在设备调校时实现轴向位置的微调，避免了普通螺钉长度不匹配需要反复切割、更换不同长度螺钉的麻烦。从结构设计上看，外六角头部采用标准对边尺寸，和常规M16外六角螺栓的扳拧尺寸完全一致，现场安装不需要准备特殊工具，用普通活动扳手或者对应规格的套筒就能完成外段的拧紧固定。内部嵌套的螺杆同样采用标准螺纹牙型，和六角头内部的内螺纹配合间隙控制在普通粗牙螺纹的标准公差范围内，既保证伸缩调节时的顺畅度，又不会出现径向晃动量过大影响定位精度的问题。剖面结构能看到，内外螺纹的啮合长度足够，即使内部螺杆伸到最长行程位置，啮合的牙数也能满足M16螺纹的额定抗拉强度要求，不会出现滑牙、脱开的失效情况。安装边界上，外段螺纹的公称直径是标准M16粗牙螺纹，螺距2mm，拧入基座的最小有效啮合深度建议不小于1倍公称直径，也就是16mm，就能保证外段和基座的连接强度；内部螺杆的伸缩行程覆盖了常规装调中常见的深度偏差范围，不需要额外加工垫片来补偿长度差。在望远镜这类光学设备的装调场景中，镜筒、支架的连接位置经常因为加工误差、装配累积误差出现螺纹孔深度不一致的问题，用普通固定长度螺钉的话，要么拧不到位压不紧连接件，要么拧到底还没到贴合位置需要加垫片，垫片叠加多了又会影响连接刚度，在户外携带使用时容易因为振动出现松动。这款伸缩螺钉的结构就刚好解决这个问题，外段先和基座螺纹连接锁紧，相当于给内部调节螺杆提供了一个固定的支撑基座，再转动内部螺杆顶紧或者连接对应的光学组件，调节到位后可以通过侧面的紧定结构（图中剖面可见的侧向锁紧位）锁定内部螺杆的位置，防止使用过程中因为振动出现伸缩位移，保证光轴位置的稳定性。除了光学设备的装调，这类结构的螺钉也能用在工装夹具的快速调平、设备机架的现场安装调整、非标自动化设备的限位支撑场景里，尤其是在现场施工没有精准测量螺纹孔深度的条件下，这种可伸缩的结构能大幅降低安装难度，减少备件的种类储备，不用提前准备多种长度的同规格螺钉，只要备这一款就能覆盖一定范围内的长度需求。从建模的细节来看，螺纹牙型的收尾、六角头的倒角、内外螺纹的同轴度都按照通用紧固件的公差要求做了还原，剖面视图里能清晰看到螺纹的啮合状态、内部的锁紧结构位置，在做装配模拟的时候，可以直接调用这个模型验证安装空间，检查伸缩行程范围内会不会和周边的零部件产生干涉，尤其是在做光学仪器的内部结构设计时，能提前模拟调节过程中的位置变化，避免后期装配时出现螺钉顶到镜筒内壁、调节行程不足的问题。外形上六角头的厚度和标准M16外六角螺栓的头部厚度一致，不会因为是伸缩结构就额外增加头部的占用空间，安装时的沉孔尺寸、扳手操作空间都可以按照常规M16螺栓的预留空间来设计，不需要额外扩大安装空间，对原有设备的结构兼容性很强。
