磁性螺柱替代螺纹连接结构展示

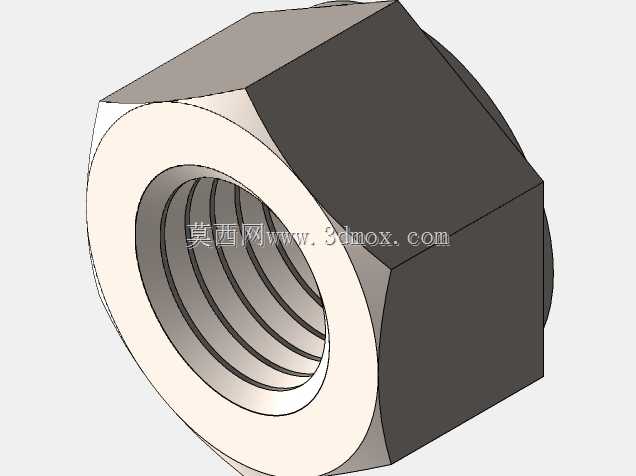

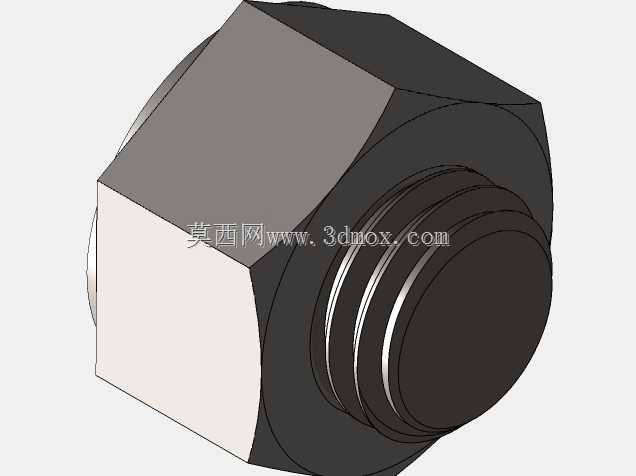

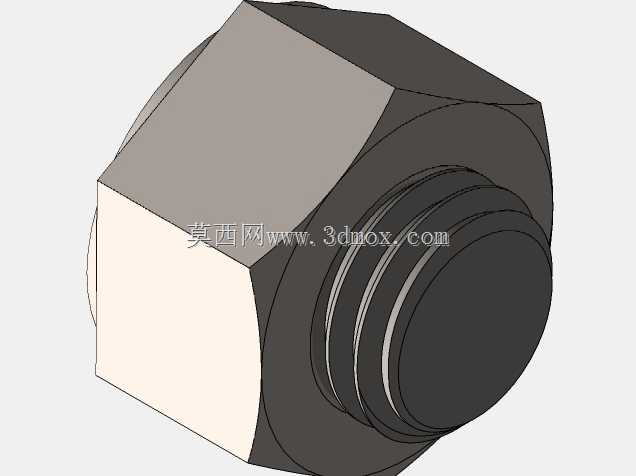

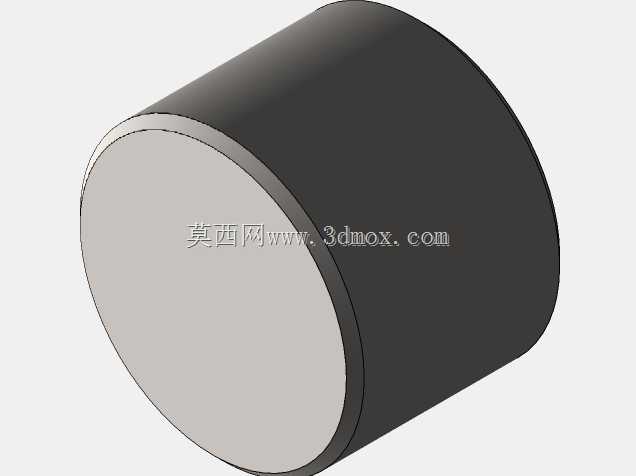

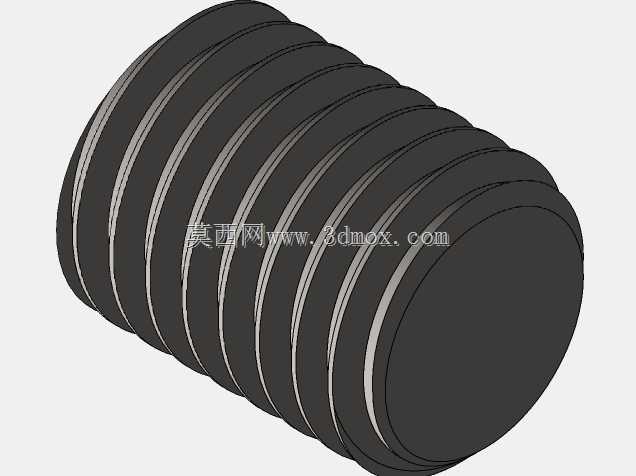

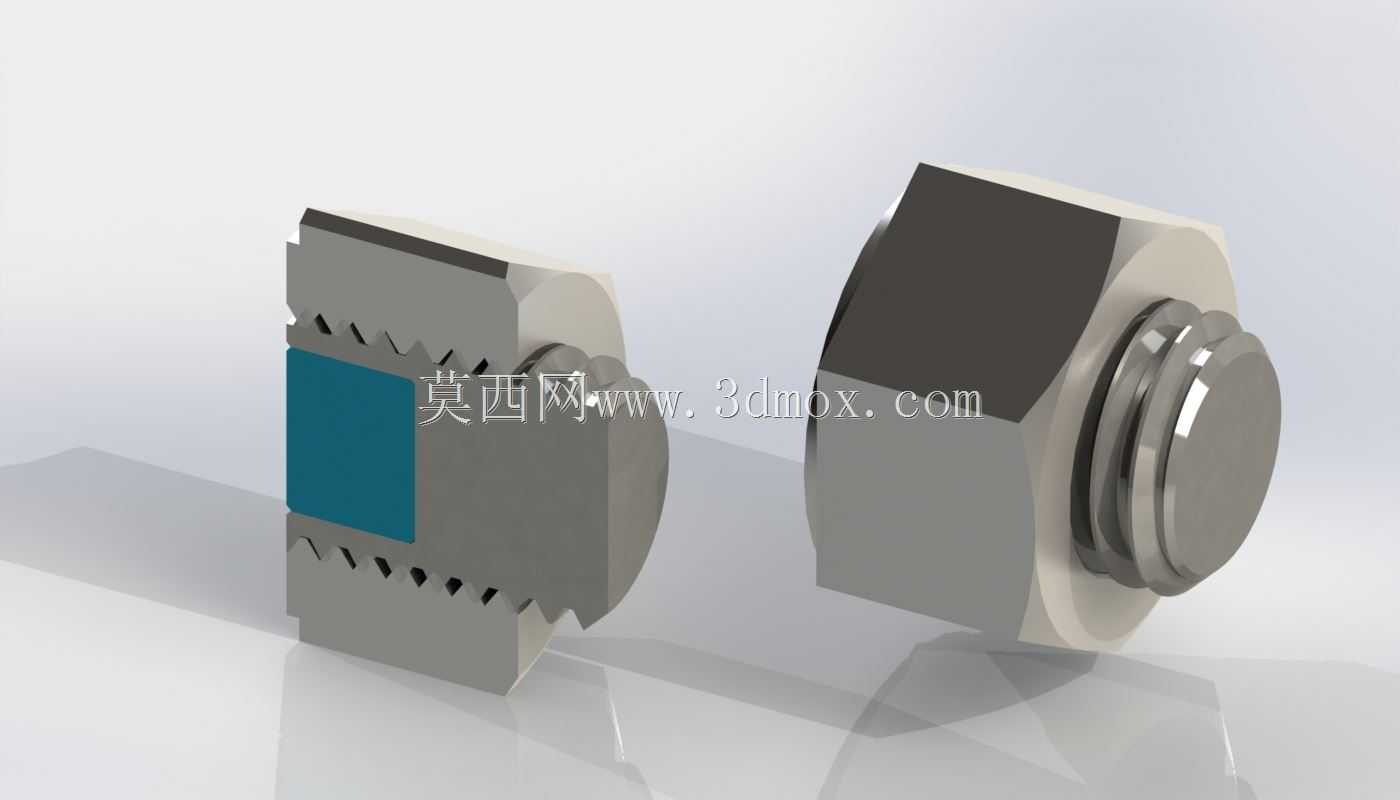

做结构设计这么多年，见过不少现场装配时因为漏加工螺纹、螺纹滑牙导致的临时补救方案，这个结构就是把工程师圈子里常聊的“忘做螺纹就用磁性螺柱凑”的玩笑做成了具象的结构展示件，刚好能给刚入行的设计人员讲清楚紧固件替代方案的边界。先从实际应用场景说，这类结构不会用在重载、强振动或者有密封要求的工况里，大多是用在小型设备的外壳快拆部位、低压电控箱的盖板固定、桌面级小型工装的非受力定位连接，还有一些需要频繁拆装做调试的试验台架附件上——这些场景里连接副不需要承受大的剪切力和拉脱力，只需要保证两个贴合面不会因为日常挪动、轻微震动松脱就行，用磁性螺柱替代传统螺纹连接，能省掉攻丝、拧螺栓的时间，调试的时候拆盖板不用找螺丝刀，手一掀就能打开，效率能提不少。再看功能特性，这个结构做了剖视展示，能清楚看到两个配合件的衔接逻辑：左侧的基座件上开了和螺柱外径匹配的光孔，孔壁没有加工螺纹，直接把带外螺纹的磁性螺柱压入光孔里，靠过盈配合加磁体本身的吸附力固定在基座上；右侧的配合件是带内凹定位槽的六角结构，槽的深度刚好和螺柱露出基座的长度匹配，槽底嵌了可被磁吸的金属片，两个件贴合的时候，磁性螺柱直接吸合右侧件的金属嵌片，同时六角结构的外轮廓和基座上的定位止口贴合，限制径向的窜动，不会出现横向滑移的问题。很多新手会觉得磁性连接不靠谱，其实只要算好吸附力和负载的安全系数，在合适的工况里完全够用，这个结构在设计的时候特意做了定位止口的配合，就是为了弥补纯磁吸连接抗剪切能力弱的问题——磁体本身只提供轴向的吸合力，径向的定位和剪切力全部由止口配合面承担，这样既保留了快拆的优势，又解决了磁吸容易错位的问题。再讲设计思路，做这个结构的时候首先要确定两个核心参数：一个是磁体的吸附力，要根据被连接件的重量选，一般安全系数取3到5就够，比如被连接件是100g的塑料盖板，选吸附力500g的磁性螺柱就足够，哪怕设备有轻微震动也不会掉；另一个是止口的配合公差，因为是快拆结构，不能选太紧的过渡配合，一般选H8/f7的间隙配合就行，既能保证定位精度，拆装的时候又不会卡滞。然后说外形尺寸和安装边界，从剖视结构能看出来，左侧基座的连接部位厚度要和磁性螺柱的光杆段长度匹配，压入之后螺柱的磁吸端面要和基座的贴合面齐平，不能凸出来也不能凹进去太多，凸出来会导致两个件贴合不严有缝隙，凹进去超过0.5mm就会让磁体和右侧金属片的气隙变大，吸附力会下降30%以上；右侧的六角件，对边尺寸要比基座上的定位止口小0.1mm左右，方便对准插入，内凹的磁吸槽深度不能超过螺柱露出长度的0.2mm，不然会顶到螺柱导致贴合面有间隙。还要注意安装边界的预留，因为是磁性结构，周围30mm范围内不能有铁磁性的其他零件，不然会分散磁通量，降低吸附力，也不能用在有强磁场干扰的工位附近，比如靠近磁力吊、电磁吸盘的位置，不然会出现消磁或者吸附力异常的问题。另外这个结构的维护成本很低，磁性螺柱是标准件，万一磁体退磁了，直接用尖嘴钳夹着拔出来换个新的压进去就行，不用重新攻丝或者扩孔，比修复滑牙的螺纹孔方便很多。很多刚入行的设计人员做连接结构的时候只会想到螺栓、螺钉这一类传统螺纹紧固件，其实在非核心受力部位，合理用磁吸这类快拆结构，能大幅降低装配和后期维护的时间成本，这个展示件把剖视结构做出来，就是能让人一眼看明白内部的配合关系，不用对着二维图纸脑补内部的衔接逻辑，不管是做方案选型还是给装配工人做结构讲解，都比平面图纸直观很多。
