外六角螺纹柄复合钻钉结构设计

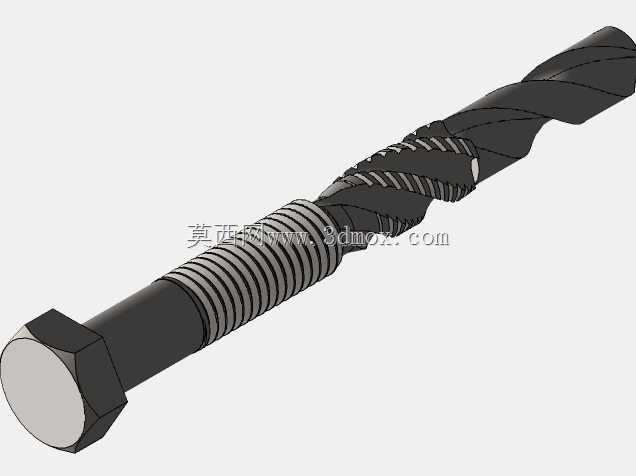

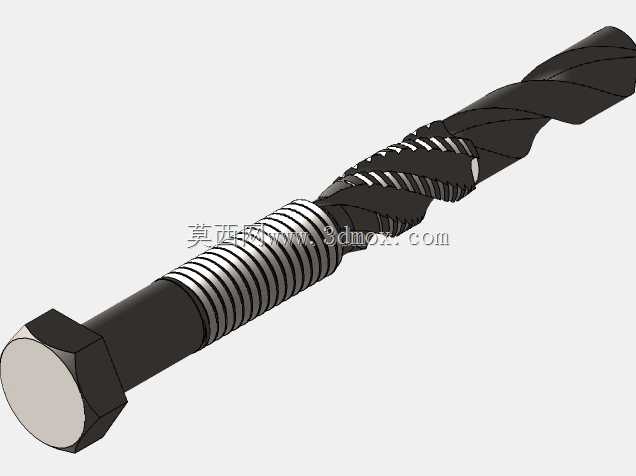

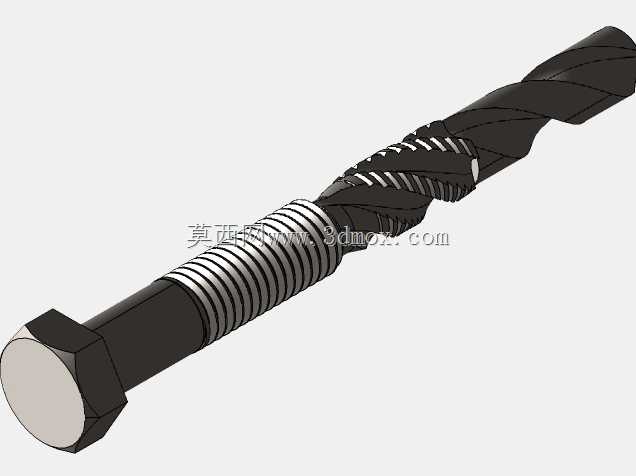

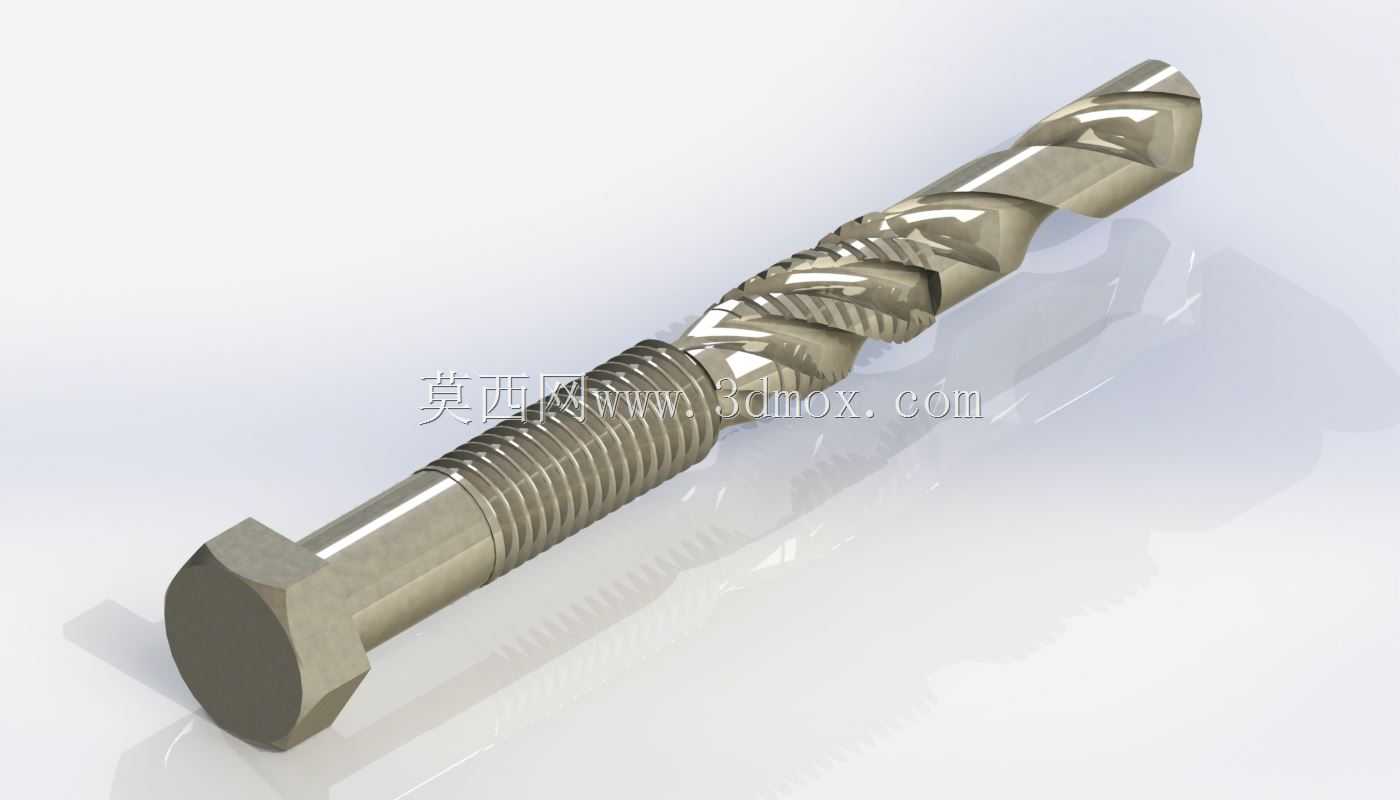

　　在设备现场抢修、薄板构件拼装、无预制螺纹孔的装配场景里，常遇到无法提前攻丝、配套孔位加工条件不足的问题，这类带螺纹柄的复合钻钉，就是针对这类工况设计的一体化紧固零件，能在一次操作中完成钻孔、螺纹啮合、紧固锁紧的全流程，省去单独换钻头、换丝锥、拧螺钉的多步操作，尤其适合户外电力支架安装、轻钢龙骨拼接、钣金设备外罩固定这类作业空间受限、无法携带全套机加工工具的场景。从结构设计逻辑来看，这款钻钉的工作段分为三个功能区，最前端是钻削切削段，采用双螺旋排屑槽的麻花钻构型，槽型的螺旋角经过适配调整，针对薄钢板、铝合金型材、硬质塑料这类常见被紧固材料优化，排屑槽的深度从钻尖向柄部逐步收窄，既保证钻削过程中切屑能顺畅排出，

　　不会在孔内卡滞导致钻削阻力陡增，又能保证钻芯的结构强度，避免在斜面孔、叠层板钻削时出现钻尖崩断的问题。钻削段往后是过渡段，做了变径平滑处理，没有台阶直角突变，能减少钻透工件瞬间的应力集中，避免钻削完成退出时刮伤已加工的孔壁。过渡段之后是全螺纹紧固段，螺纹采用普通公制三角螺纹，牙型角60度，螺纹大径和前端钻削段的钻孔直径做了精准匹配，保证钻削完成后，螺纹段能顺利旋入被钻削出的基孔，依靠螺纹牙的挤压在工件内壁形成啮合螺纹，不需要额外攻丝就能实现可靠的锁紧力，螺纹段的长度覆盖了常见的2到8mm厚度板材的紧固需求，能适配不同叠层厚度的工件连接。最末端是外六角驱动头，对边尺寸符合标准紧固件的扳手适配规格，不管是用电动起子配套六角套筒，

　　还是用普通活动扳手、呆扳手，都能施加足够的拧紧扭矩，不会出现一字、十字槽头容易滑牙的问题，六角头和螺纹段的衔接处做了45度倒角，能让套筒顺利对位，在高空作业、视线不佳的作业场景下，也能快速完成工具对接。从安装边界来看，这款钻钉的总长度适配总厚度不超过螺纹段有效长度的工件叠层，钻削时的轴向进给压力不需要额外加大，依靠前端钻尖的自定心特性，不需要提前打样冲眼就能在平整工件表面准确定位，不会出现钻偏的问题；排屑槽的设计能适配干切工况，不需要额外加注切削液，在没有润滑条件的现场也能正常使用。需要注意的是，这类钻钉不适合用于高硬度淬火钢、厚铸铁件的钻削紧固，因为钻尖的硬质合金适配范围是中低碳钢、有色金属和非金属材料，

　　过高的工件硬度会快速磨损钻尖切削刃，导致钻削失效。在结构建模过程中，螺旋排屑槽的扫掠轨迹需要和钻尖的后角、顶角参数匹配，顶角采用118度的标准麻花钻角度，兼顾轴向进给力和径向定心能力，后角做了8度的刃磨角度，保证切削刃足够锋利的同时，不会因为后角过大导致刃口强度不足；螺纹段的收尾处做了退刀槽结构，避免螺纹拧到底时出现牙型干涉，保证六角头的端面能紧密贴合工件表面，实现足够的压紧力。整个零件的同轴度公差控制在0.05mm以内，保证钻削过程中不会出现摆动，钻出的孔圆度符合螺纹啮合的要求，不会因为偏心导致螺纹啮合不均，出现锁紧后松动的问题。在实际设备维护场景中，这类零件常被用于配电柜外壳补装固定件、通风管道法兰拼接、生产线防护网快速安装这类场景，相比传统的先钻孔、再攻丝、再拧螺钉的工艺，能节省60%以上的作业时间，尤其是在抢修作业中，能大幅缩短设备停机时长，不需要携带笨重的钻床、攻丝机，只需要一把带电钻功能的电动起子就能完成全部紧固作业。
