带预设断裂点的高强度六角头螺栓结构

在各类工业装配场景中，紧固件的失效防护一直是结构设计环节不可忽视的细节，尤其是承受交变载荷、剪切力的连接部位，普通螺栓一旦过载断裂往往会出现断裂位置随机、残件难以取出、连带损伤周边配合结构的问题，这款带预设断裂点的六角头螺栓，正是针对这类工程痛点完成的结构优化设计。从实际应用场景来看，这类螺栓可覆盖风电塔筒内部连接件、重型输送设备的机架拼接位、工程机械液压管路的固定支座、高压设备的检修端盖紧固等多个场景，这些场景的共性是连接部位长期承受振动载荷，且一旦出现过载需要快速定位失效点，避免故障扩大。

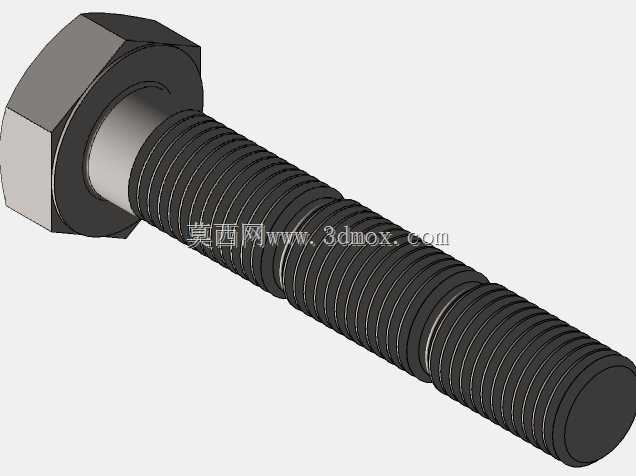

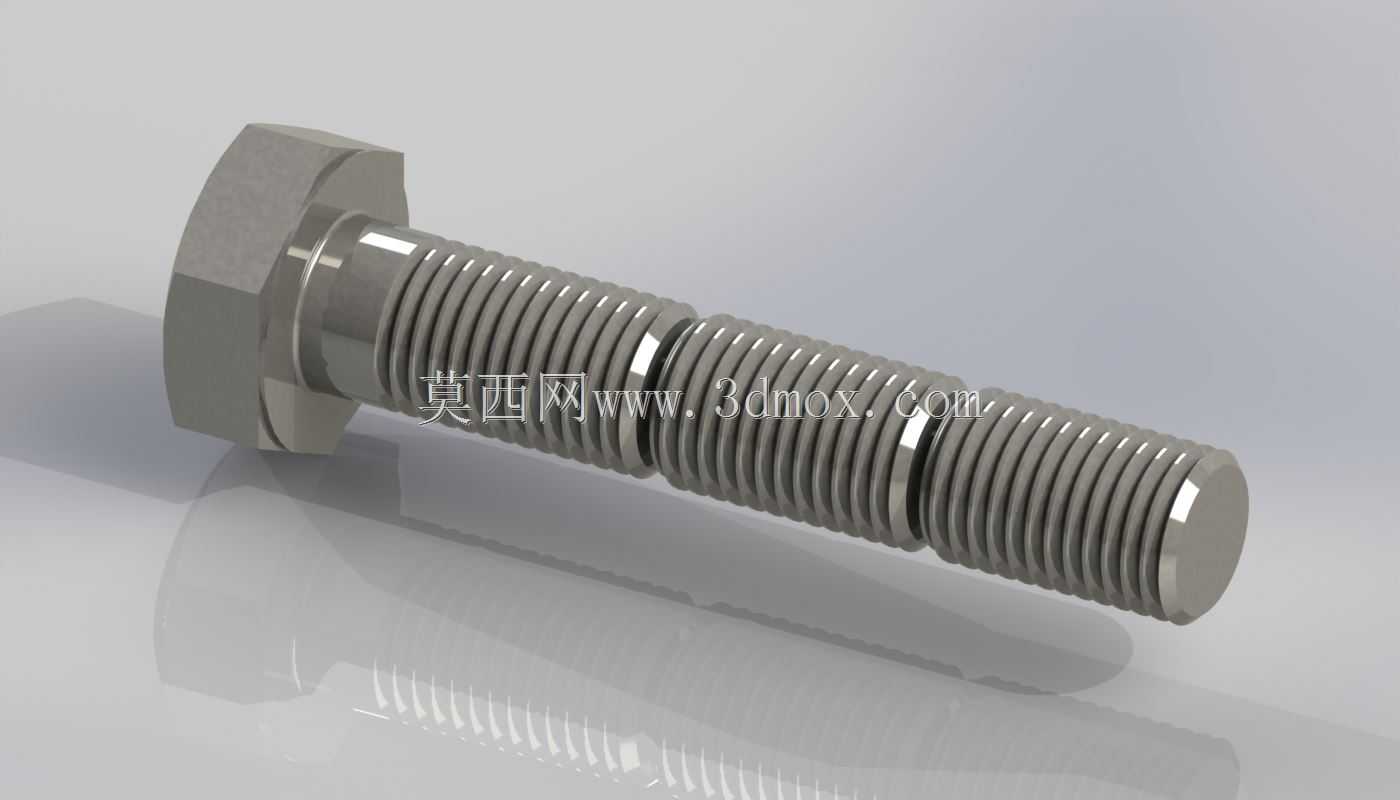

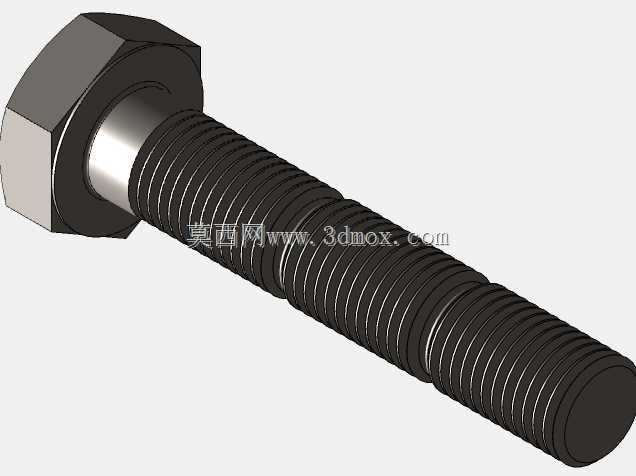

从功能特性上看，这款螺栓在杆身设置了两处环形减荷槽作为预设断裂点，区别于普通等径全螺纹螺栓的受力均匀分布逻辑，预设断裂点的槽深经过受力核算，当螺栓承受的轴向拉力或径向剪切力超过额定载荷阈值时，断裂会优先发生在预设槽位，而非螺纹啮合段或者六角头与杆身的过渡位置。实际设备运维中，若螺栓在预设位置断裂，残留在螺纹孔内的杆段端部平整，不会出现斜茬、崩碎的情况，运维人员无需对螺纹孔进行扩孔、攻丝修复，直接取出残段即可更换新件，大幅缩短故障停机时间。

设计思路上，这款螺栓的六角头采用标准对边尺寸设计，完全适配常规套筒、开口扳手的拧紧作业，无需定制专用安装工具；六角头与杆身的过渡位置设置了标准R角，避免拧紧时应力集中导致头部断裂。螺纹段采用标准公制粗牙螺纹，牙型角60度，螺纹公差带符合通用紧固件配合要求，可与常规规格的螺母、预制螺纹孔直接适配，无需修改原有安装位的尺寸参数。两处预设断裂点的间距经过多轮受力仿真验证，分别对应不同的安装深度需求：当被连接件总厚度较小时，断裂发生在靠近头部的槽位，残段长度较短便于取出；当被连接件总厚度较大时，断裂发生在靠近杆端的槽位，避免断裂残段过长卡在多层连接板之间。

外形尺寸与安装边界方面，这款螺栓的六角头厚度、对边宽度完全符合同规格常规六角螺栓的安装尺寸要求，安装时的扳手空间无需额外放大，原有设备的螺栓沉孔、避让槽均可直接兼容。杆身的光杆段与螺纹段同轴度控制在0.1mm以内，安装时不会出现卡滞、偏斜的问题。预设断裂点的槽宽控制在2mm以内，不会影响螺栓整体的刚性，在额定载荷范围内，槽位处的应力集中系数控制在安全阈值内，正常工况下不会出现疲劳断裂的问题。螺纹末端设置了标准倒角，安装时可顺利导入螺纹孔，避免刮伤螺纹牙型。

在实际选型使用时，设计人员可根据连接部位的额定载荷选择对应强度等级的该款螺栓，预设断裂点的破断载荷可根据需求调整槽深来适配，无需改变螺栓的整体外形尺寸，就能匹配不同受力等级的连接需求。相较于普通螺栓，这款带断裂点的螺栓并没有增加过多的加工成本，仅需在车削工序中增加两道环槽的加工步骤，即可实现过载失效位置可控的功能，对于需要定期检修、故障快速响应的工业设备而言，这类紧固件的应用能有效降低运维成本，提升设备整体的可靠性。在三维建模过程中，模型还原了螺纹的完整牙型、断裂槽的精确尺寸、六角头的倒角细节，可直接用于装配仿真、干涉检查、工程图导出，设计人员调用模型时可直接根据实际安装需求调整螺栓的公称长度，适配不同厚度的被连接件。
