外科手术用胆石清除勺结构设计

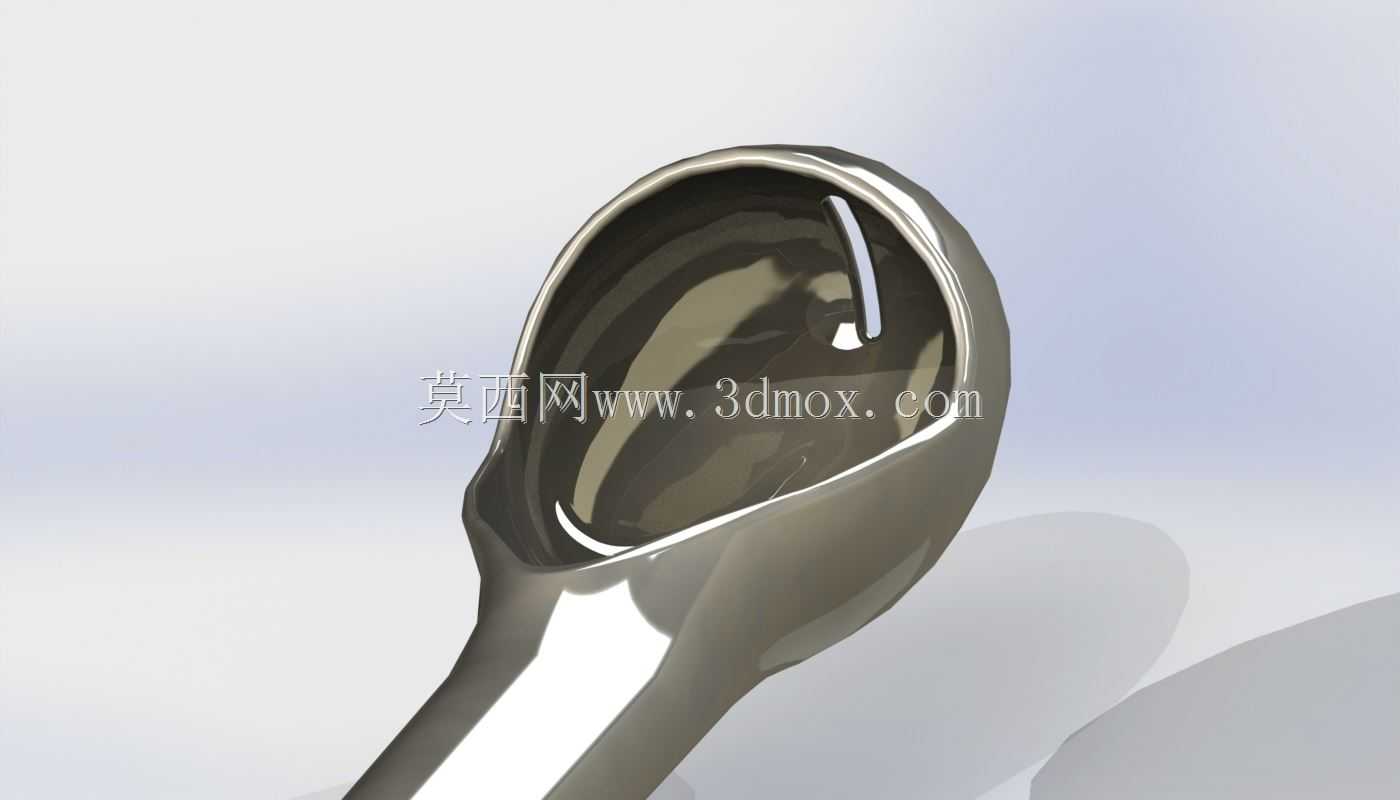

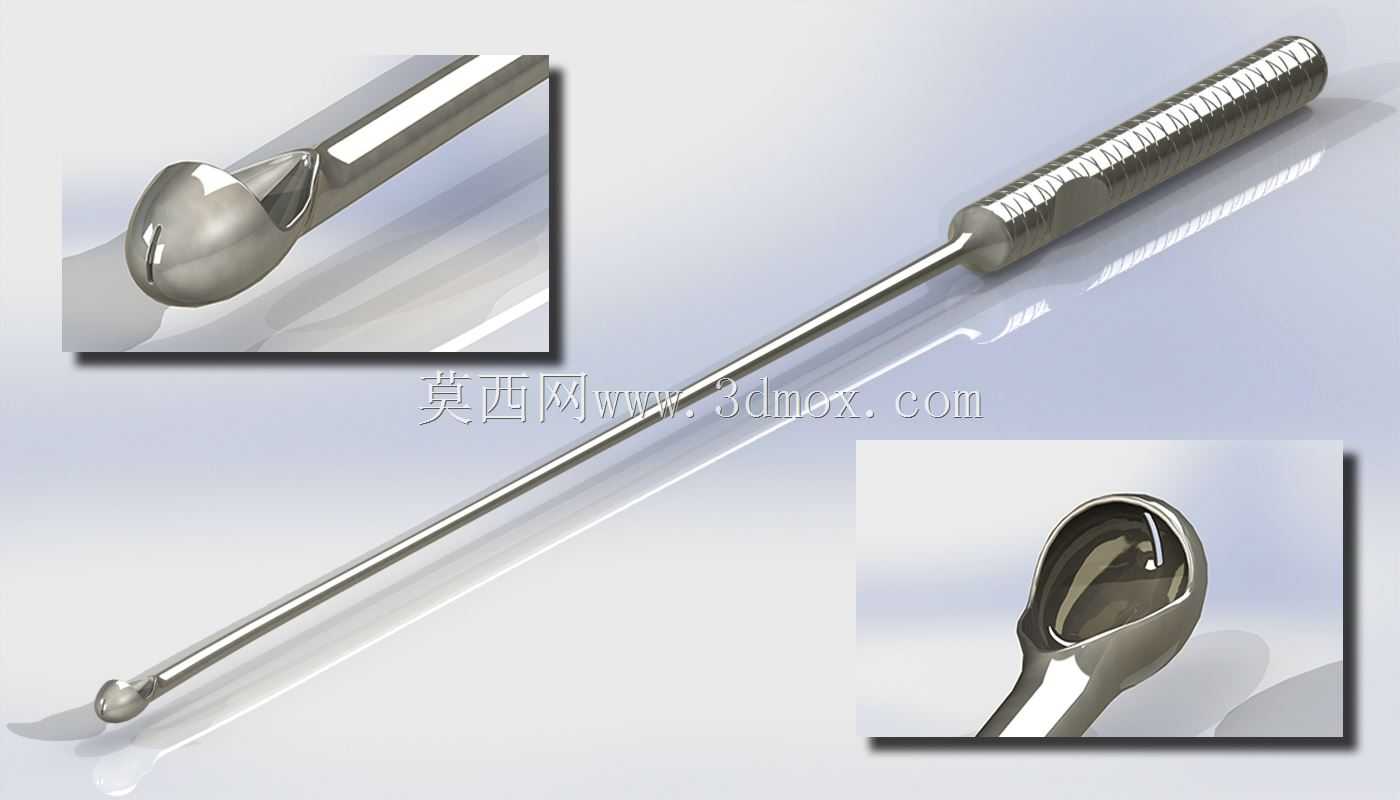

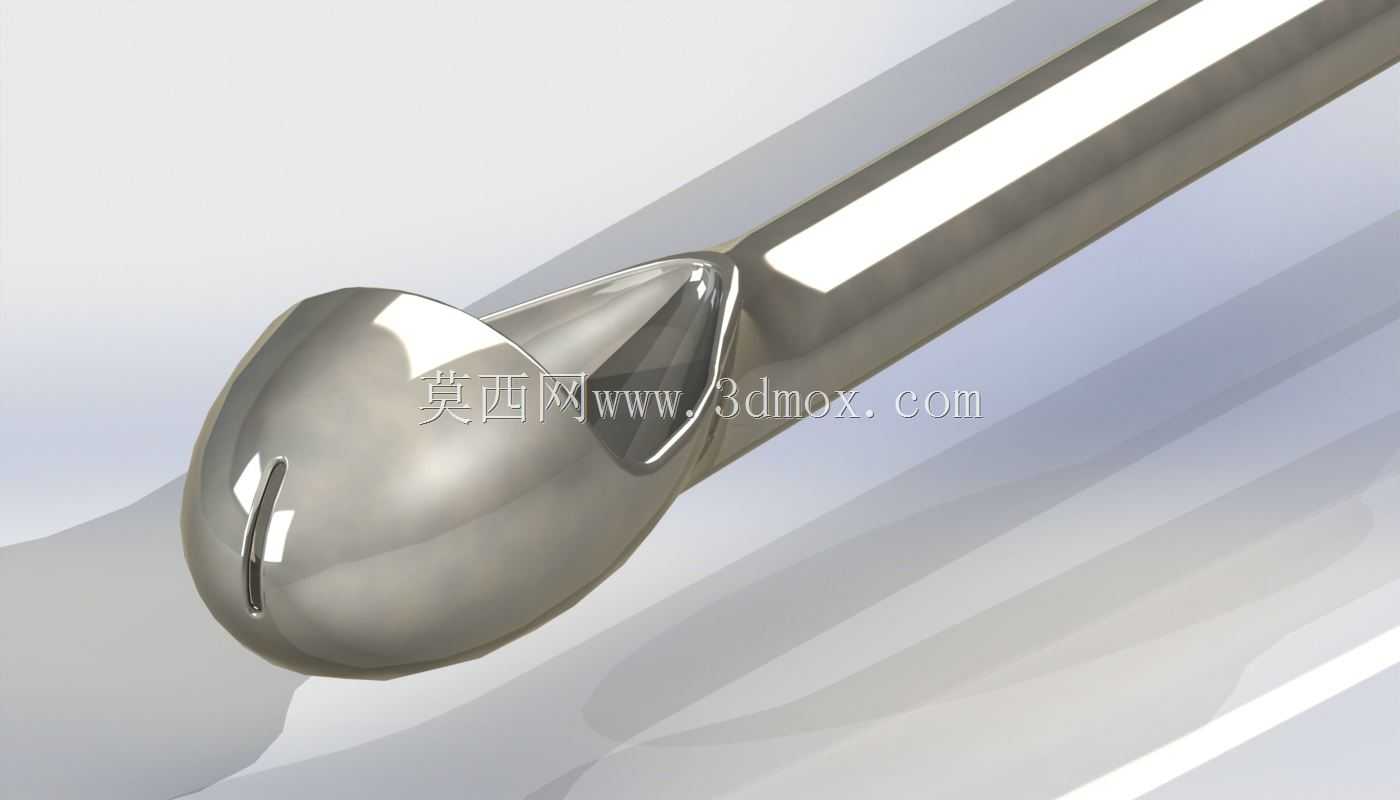

这款胆石清除勺是面向胆道外科手术场景开发的专用操作器械，核心用途是在胆道切开取石操作中，精准探入胆道内部完成结石的舀取、托持与取出作业，避免取石过程中结石滑脱移位进入更深的胆道分支，降低术中结石残留的概率。从临床实际操作的需求出发，器械整体采用细长杆式结构设计，长直杆身的直径控制在2.5mm以内，能够适配常规胆道切开后的操作通道，探入深度可覆盖肝外胆管至肝门部主要胆管的操作范围，杆身采用医用不锈钢材质冷拉成型，表面做镜面抛光处理，既保证足够的轴向刚度，避免探入过程中杆身过度弯曲导致操作方向偏移，又能降低表面粗糙度，减少杆身与胆道壁组织的摩擦刺激，避免术中不必要的黏膜损伤。操作端的勺头是整个器械的核心功能结构，勺头采用椭球形浅凹面设计，凹面边缘做0.1mm半径的圆弧钝化处理，不存在尖锐棱角，舀取结石时凹面可以贴合结石的曲面轮廓，对直径3-10mm的胆石形成稳定的托持力，边缘钝化处理可以避免刮擦胆道内壁造成出血或穿孔风险；勺头与杆身的过渡段采用平滑锥面衔接，没有台阶结构，进出胆道切口时不会勾拉切口组织，减少术后切口渗漏的隐患。握持端采用滚花防滑结构设计，滚花纹理的深度控制在0.2mm，间距0.8mm，医生佩戴乳胶手套操作时可以获得足够的握持摩擦力，长时间操作也不会出现打滑脱手的问题，握持段长度设置为120mm，适配成人手掌的握持跨度，手指捏持时可以灵活控制勺头的转动角度与探入深度，满足术中精细操作的手感需求。设计过程中重点考量了操作的力传递特性，杆身的直线度公差控制在0.05mm/100mm以内，保证握持端的转动动作可以无偏差地传递到前端勺头，医生在操作时可以通过手部的细微动作调整勺头的朝向，精准对准结石位置完成舀取动作，不会因为杆身的形变滞后导致操作偏差。同时整个器械的外形没有复杂的凹凸结构，所有转角都做了大圆弧过渡，术后清洗消毒时可以无死角冲净表面的组织残留与血迹，满足外科手术器械重复灭菌使用的卫生要求，不会存在污物残留的消毒死角。从安装适配的角度来说，这款器械属于手持式独立操作器械，不需要额外配套其他设备即可使用，整体长度控制在280mm，既可以满足深部胆道操作的探入深度需求，又不会因为杆身过长导致操作时重心过于靠前，增加手部操作的疲劳感；勺头的凹面深度设置为2mm，既可以稳定托持常规尺寸的胆石，又不会因为凹面过深导致结石卡在勺头内无法顺利脱出，取石完成后轻轻倾斜勺头即可将结石放置到指定的收集容器中，操作流畅无卡顿。
