外科手术用胆石清除勺器械结构

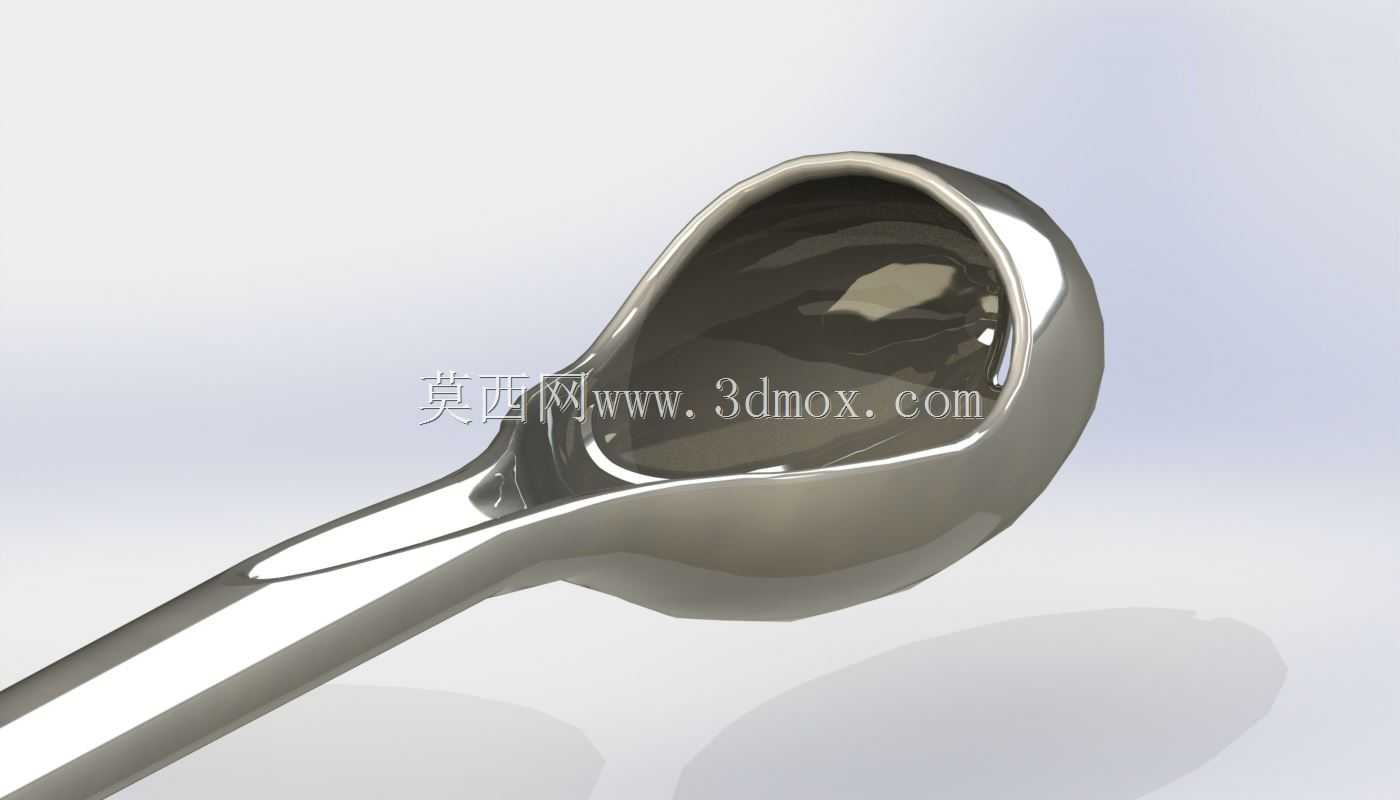

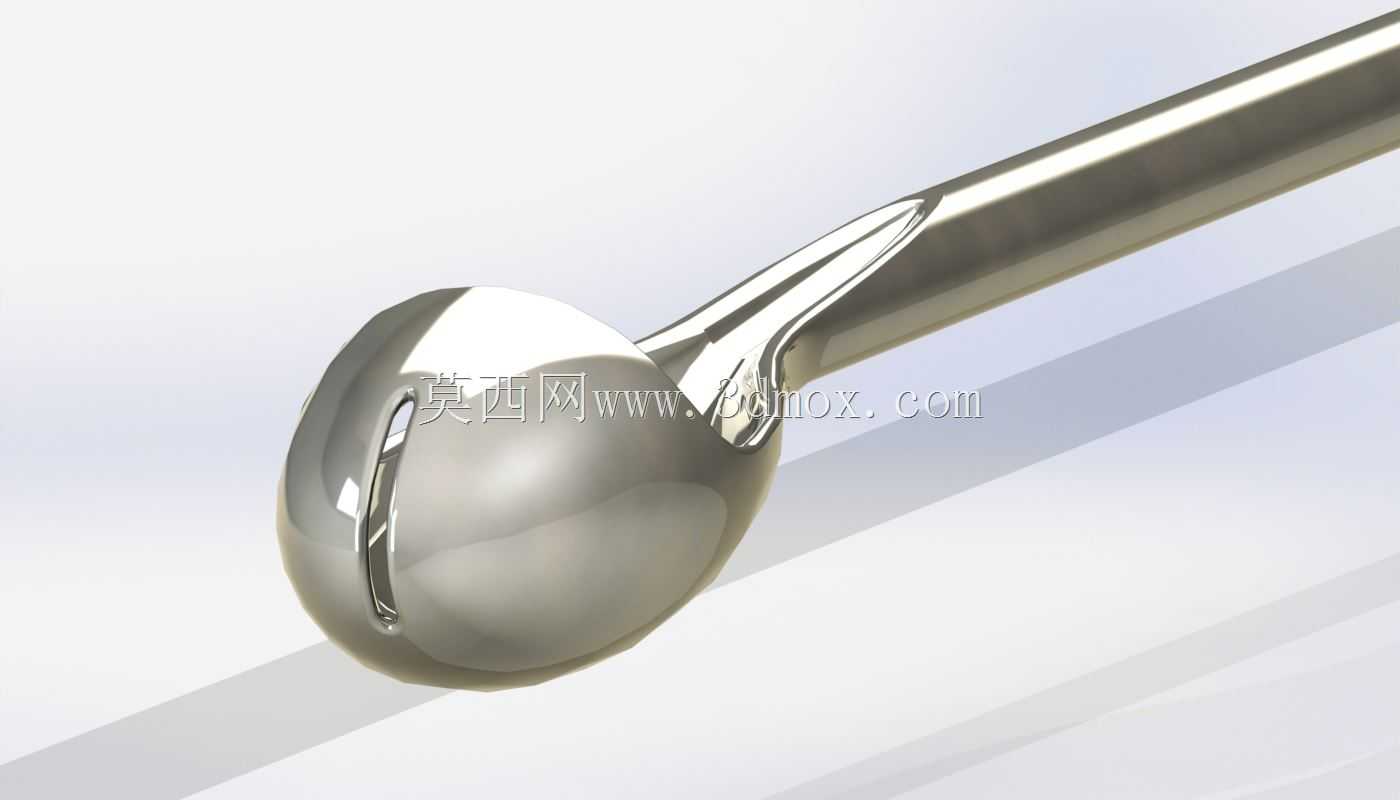

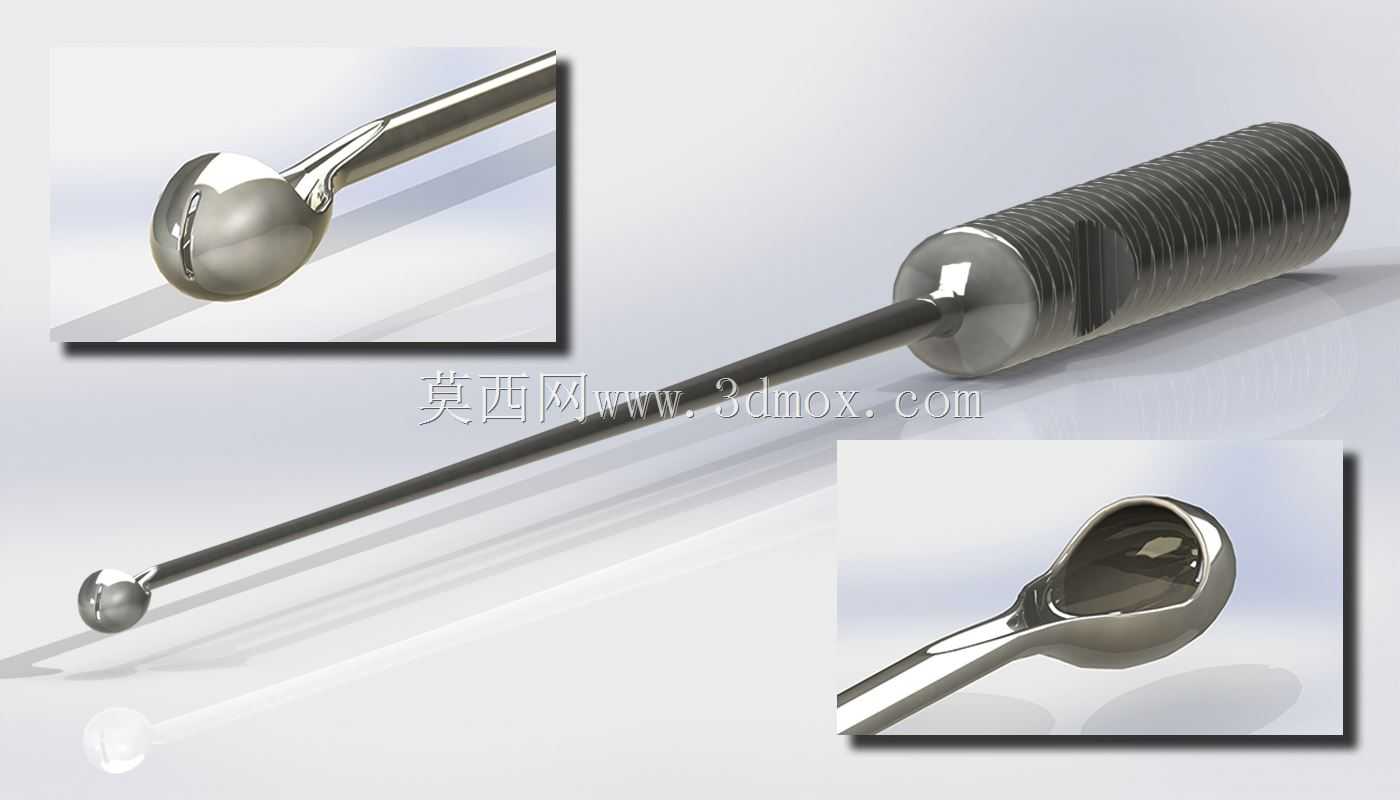

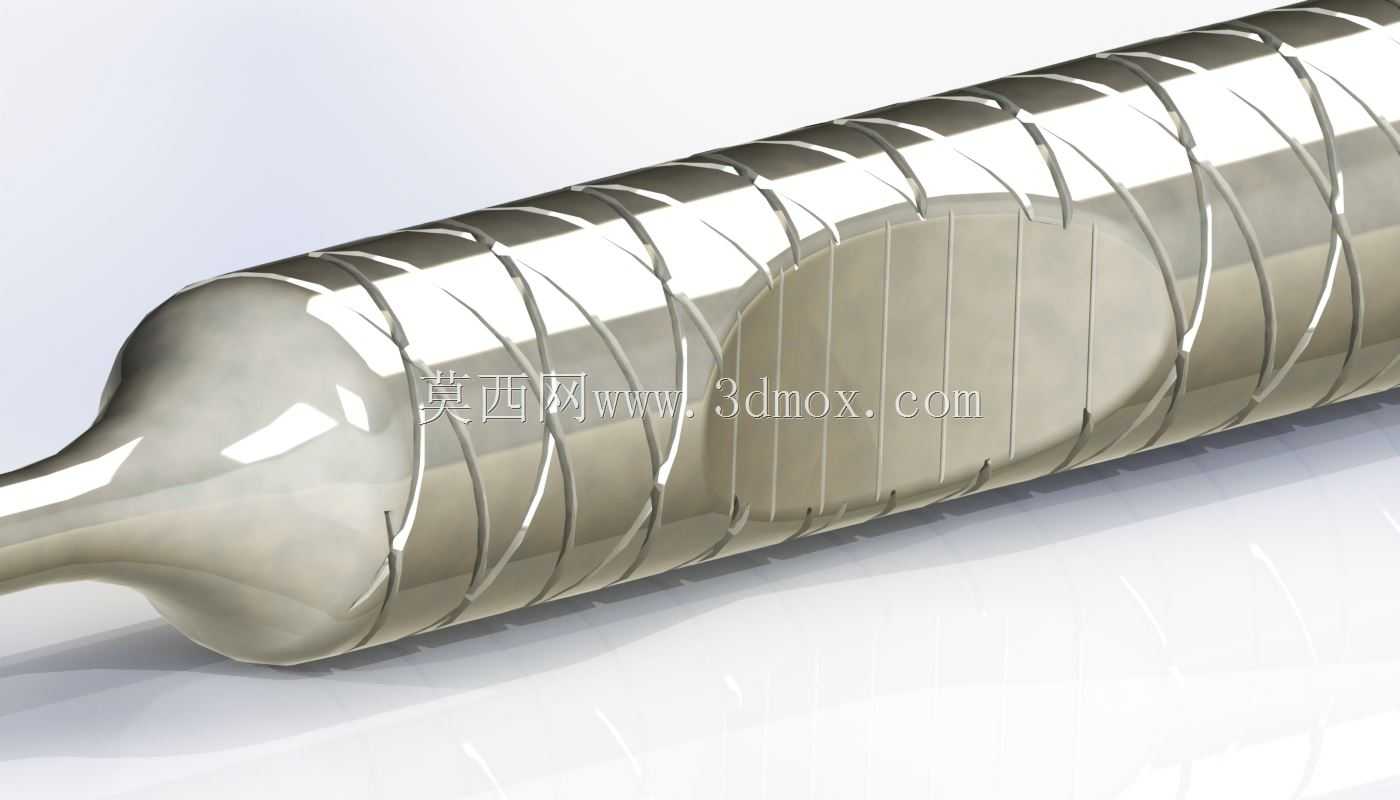

这款胆石勺是外科胆道手术中用于精准抓取、清除胆管内结石的专用手持操作器械，其结构设计完全围绕临床操作的实际需求展开，从握持端到操作勺头的每一处细节，都经过了手术场景下的实操验证。先从操作端的勺头说起，勺头采用内凹的浅弧面勺形结构，边缘做了圆弧钝化处理，不会在探入胆管过程中刮伤娇嫩的胆道内壁，勺头的容积经过反复测算，刚好可以容纳直径在3mm到12mm之间的常见胆管结石，同时勺头内侧做了细微的磨砂纹理处理，接触结石时可以产生足够的静摩擦力，避免结石在夹取、拖拽过程中滑脱，造成结石残留的手术风险。勺头与杆身的连接位置做了平滑的锥度过渡，没有任何凸起的棱角，探入胆道时可以顺着胆道的自然走形滑入，不会对胆道组织产生额外的牵拉损伤。杆身部分采用细长的等径圆杆结构，长度适配常规胆道手术的操作深度，杆身的直径控制在2.5mm，既保证了足够的结构刚性，在探入过程中不会因为受力产生过度弯曲偏移，又不会因为杆身过粗占用过多的胆道空间，影响手术视野的暴露。杆身表面做了镜面抛光处理，粗糙度达到Ra0.8以下，一方面可以减少与胆道组织的摩擦阻力，降低组织挫伤的概率，另一方面也方便术后的清洗消毒，不会残留组织液或者结石碎屑造成交叉感染。握持端的手柄部分采用滚花纹理设计，滚花的齿距和齿深经过人体工程学优化，戴无菌乳胶手套操作时可以产生足够的握持摩擦力，即使手术过程中手套沾有生理盐水或者血液，也不会出现打滑脱手的情况；手柄的直径设置为12mm，长度80mm，刚好适配成年操作者的手掌握持尺寸，长时间操作也不会产生明显的手部疲劳，手柄与杆身的连接位置做了加厚的过渡台结构，可以承受操作过程中最大15N的轴向推力和扭转力，不会出现杆身与手柄断裂脱落的故障。在实际临床应用场景中，这款器械主要用于开腹胆道切开取石手术、腹腔镜辅助下胆道探查手术，操作时操作者握持手柄将勺头顺着胆道切口探入，触及结石后调整勺头角度将结石纳入勺内，顺着胆道走形缓慢退出即可将结石取出，相比传统的取石钳，这款勺形结构可以一次性取出体积更小的泥沙样结石，减少取石操作的次数，缩短手术时长，降低患者的术中创伤。设计过程中，首先明确了胆道手术的操作边界：成人胆总管的直径通常在6mm到8mm之间，炎症扩张状态下最多不超过15mm，因此勺头的最大外径严格控制在5mm以内，避免勺头过粗无法顺利通过胆管狭窄段；同时考虑到胆道存在自然的生理弯曲，杆身采用医用级不锈钢材料制作，具备适度的可塑形能力，术前可以根据患者的影像学检查结果，将杆身预弯成适配患者胆道走形的角度，提升操作的顺畅度。勺头的边缘做了0.2mm的圆角钝化处理，即使操作过程中勺头接触到胆管壁，也不会造成黏膜划伤或者胆管穿孔的严重并发症。手柄尾部做了平面设计，手术过程中可以将器械平稳放置在无菌器械台上，不会滚动掉落污染无菌区域。整个器械的所有连接位置都采用无缝焊接工艺，焊接后经过整体抛光处理，不存在任何卫生死角，满足高温高压灭菌的消毒要求，可以重复消毒使用，降低医疗机构的耗材采购成本。在结构强度验证阶段，针对杆身做了三点弯曲测试，在杆身中点施加10N的径向载荷时，杆身的弯曲变形量不超过1mm，卸载后可以完全恢复原状，不会产生永久变形；针对勺头与杆身的连接位置做了拉力测试，施加20N的轴向拉力时连接位置不会出现断裂或者松动，完全满足手术操作中的受力需求。另外，勺头的开口角度设置为15度，既可以保证结石能够顺利滑入勺内，又不会在退出过程中因为勺口过敞导致结石滑落回胆管深处，减少重复操作的次数。
