医用胆囊取石手术钳精细结构设计

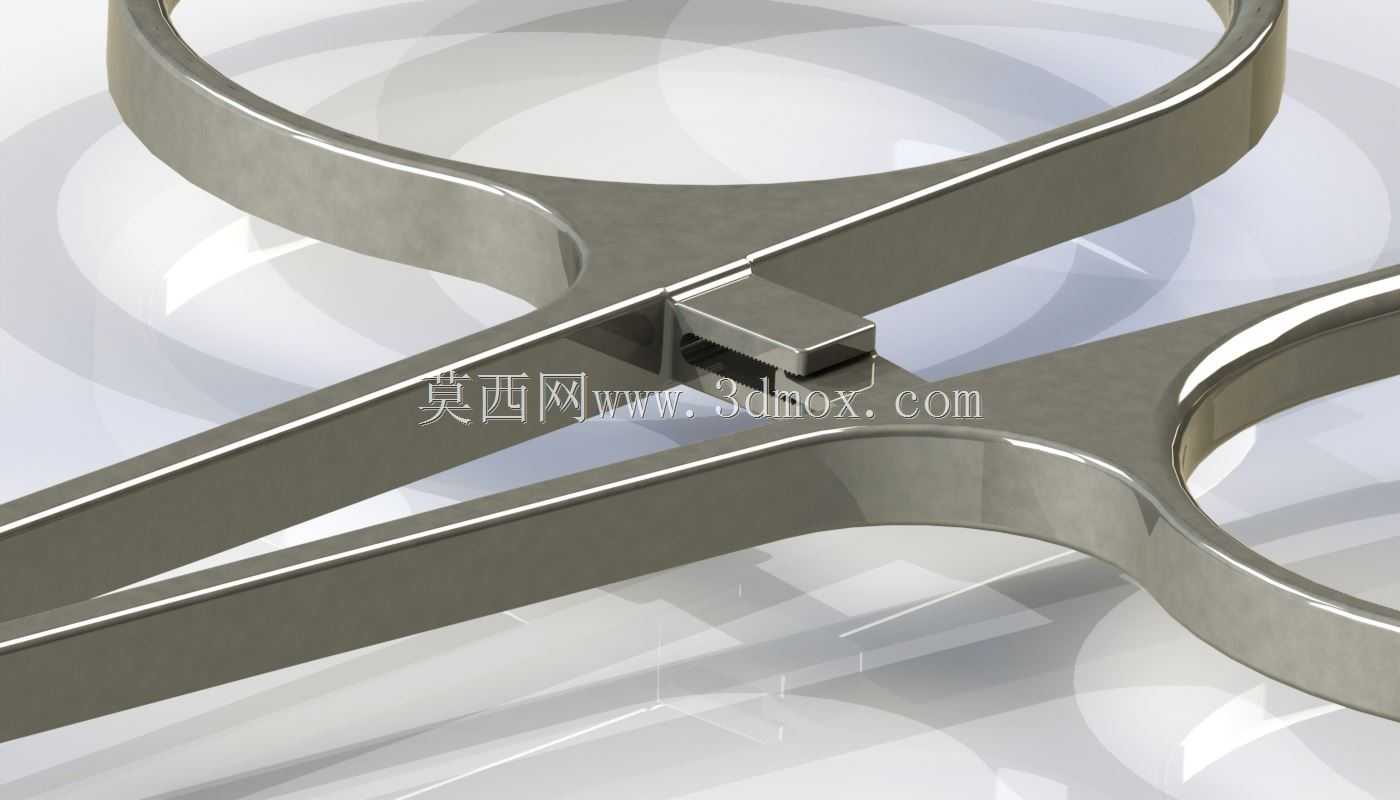

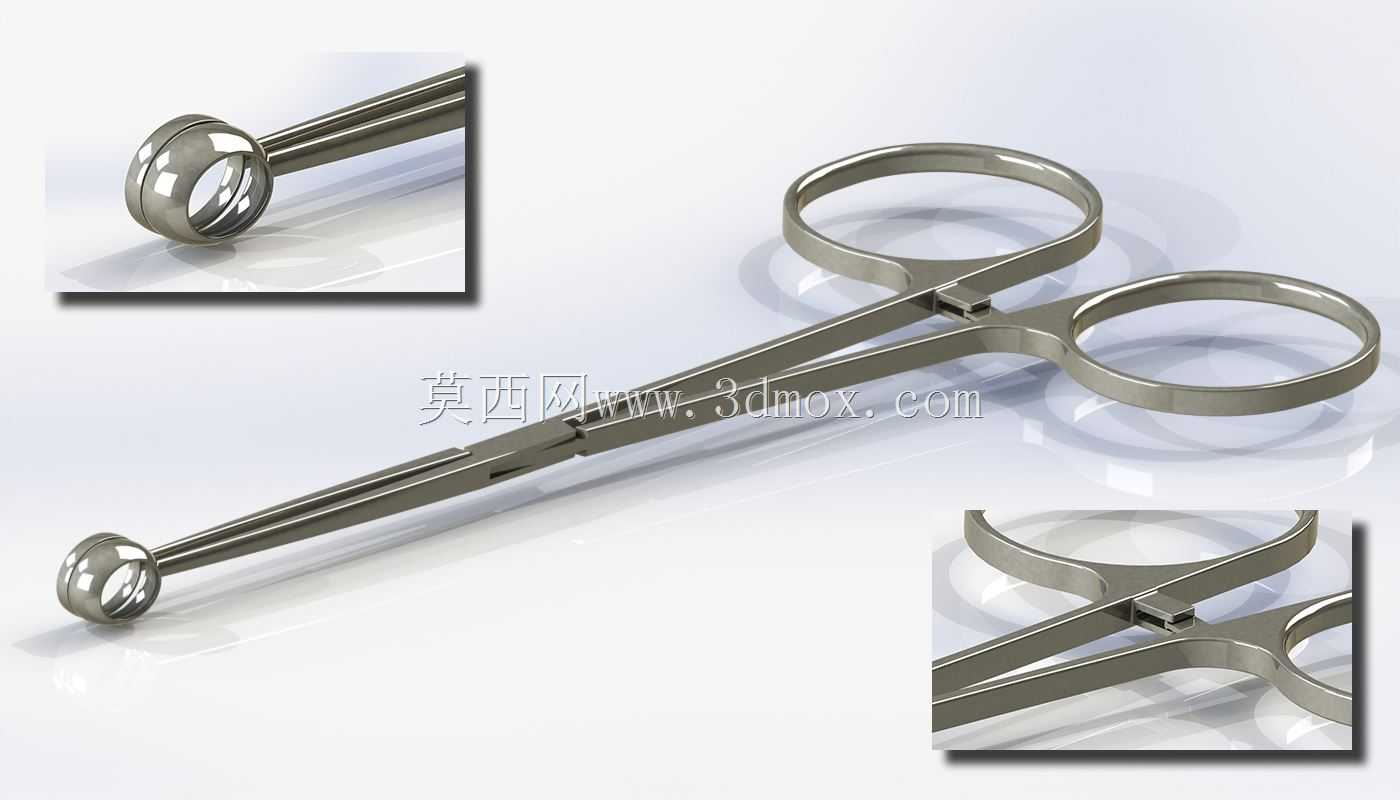

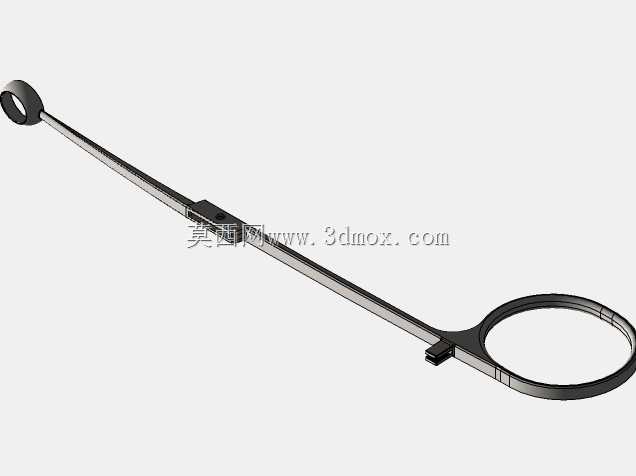

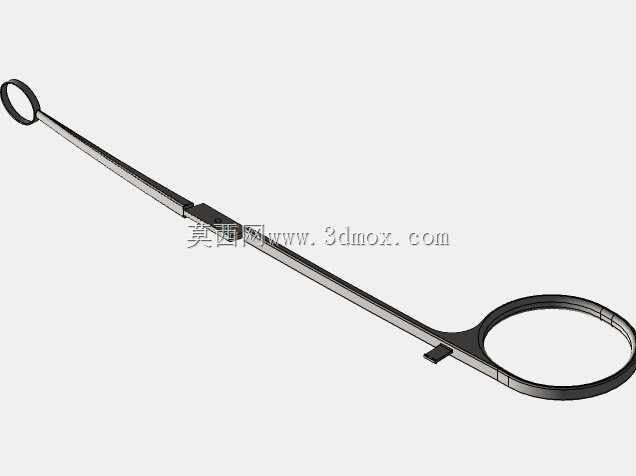

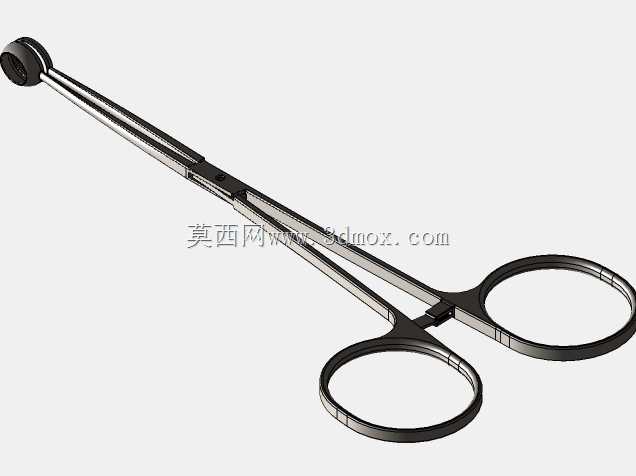

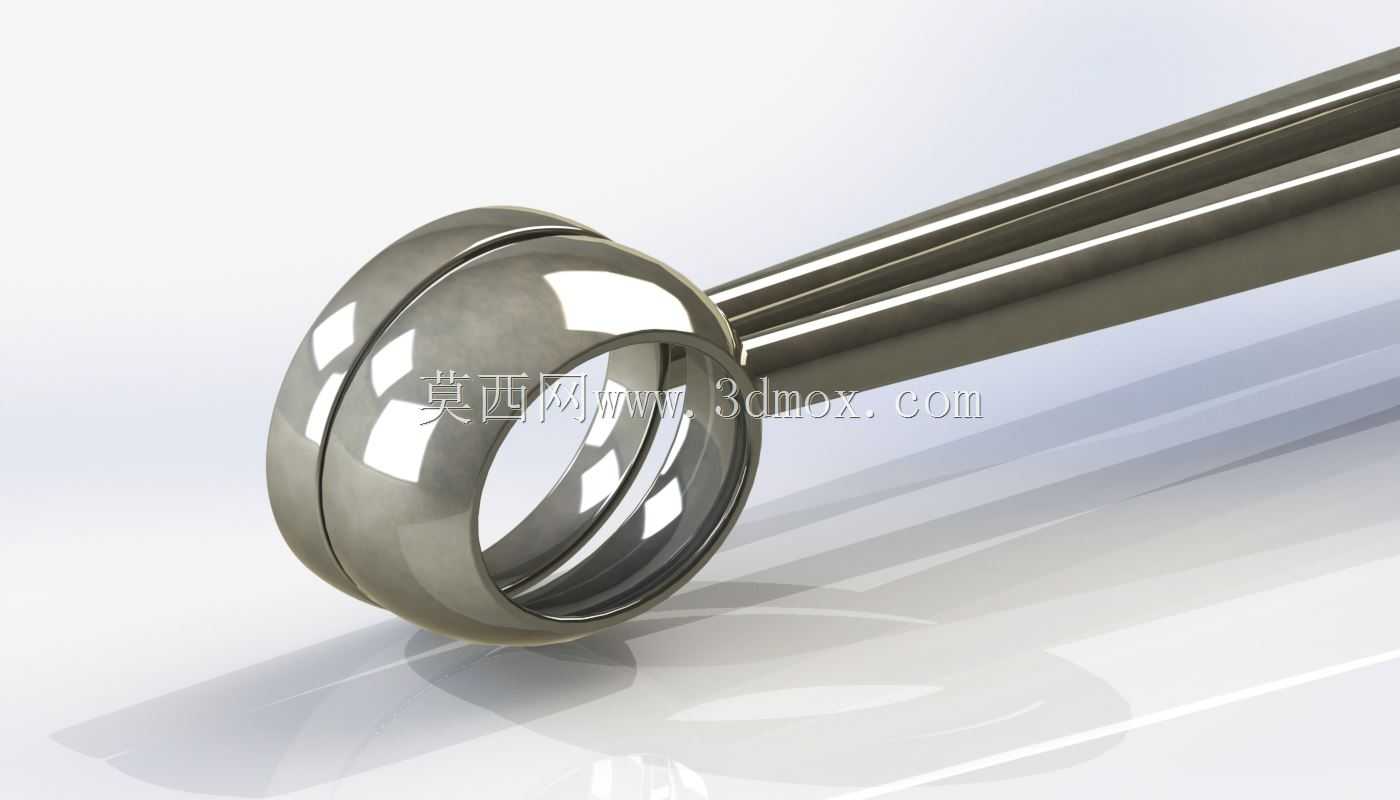

这款手术钳主要应用于外科胆道手术场景，是胆囊切开取石操作中的核心手持器械，在临床操作中需要伸入胆囊腔隙内完成结石的夹持、取出动作，操作全程需要保证对腔壁组织无额外剐蹭损伤，同时对不同尺寸、形态的结石具备稳定的夹持力，避免结石滑脱造成腹腔残留风险。从功能特性来看，钳头采用环形勺状结构设计，区别于常规尖头手术镊的尖点接触，环形内圈做了圆弧钝化处理，接触结石时为面接触受力，既可以兜住表面光滑的球形、椭球形结石，也不会因为夹持力过大夹碎质地偏脆的胆色素类结石，减少碎石残留的概率；钳身采用交叉铰接的剪式结构，指环部分做了贴合指腹的圆弧过渡，长时间握持操作时不会对术者手指造成压痕，铰接轴的配合间隙控制在微米级，开合过程无旷量、无卡顿，钳头闭合时两侧环形勺边完全贴合，不会出现夹取缝隙导致细小结石漏出。设计过程中首先考虑的是手术操作的入路空间约束，常规胆囊切开的切口长度通常在10-15mm区间，因此钳头闭合状态下的最大外径控制在8mm以内，可以顺利通过切口伸入胆囊内部，不会对切口造成额外牵拉；钳身总长度控制在160mm左右，既可以满足深部操作的行程需求，也不会因为长度过长导致操作力矩过大，影响夹持力度的精细控制。钳身的杆部做了等截面平直设计，表面粗糙度达到Ra0.8的镜面级要求，一方面是减少伸入过程中与组织的摩擦阻力，另一方面也便于术后的清洗消毒，不存在清洁死角。铰接位置的设计特意避开了钳身靠近钳头的1/3段，避免铰接轴的凸起结构在伸入过程中剐蹭胆囊壁，同时铰接轴采用无外露铆钉的平接结构，整体表面无凸起、无棱角，所有棱边都做了R0.3以上的圆角倒钝处理。指环的内径设置为22mm，可以适配不同粗细的手指操作，指环边缘做了1.5mm的翻边处理，提升握持时的受力面积，减少长时间操作的疲劳感。钳头的环形勺深度设置为3mm，对于直径5-10mm的常见胆囊结石都可以实现稳定兜取，勺体内壁做了细微的磨砂纹理处理，提升与光滑结石表面的摩擦力，夹取时不需要施加过大的握力就可以保证结石不滑脱，同时不会因为纹理过深造成组织嵌入或者清洁困难。从受力传递的角度来看，钳身的两片钳体采用等强度梁设计，从铰接位置到指环段的截面厚度逐步增加，握持施加力时钳身的形变量控制在0.1mm以内，保证钳头的夹持力可以精准传递，不会因为钳身弹性形变导致夹持力损失。整体结构没有多余的复杂组件，全部采用医用不锈钢材质一体冲压成型后铰接装配，没有焊接、粘接的连接点位，避免长期消毒使用后出现连接松动、镀层脱落的问题。在实际临床使用中，这款器械可以适配开腹胆囊手术、腹腔镜辅助下的小切口胆囊取石操作，针对嵌顿在胆囊颈部的结石，也可以通过调整钳头的伸入角度，利用环形勺的边缘轻轻剥离结石与胆囊壁的粘连后完成取石，不会对胆囊黏膜造成过度损伤。设计时还考虑了与其他手术器械的配合边界，钳身的平直杆部可以搭配常规的手术切口牵开器使用，不会与牵开叶片产生结构干涉，钳头闭合后的纤细外形也可以通过胆道镜的操作通道配合完成可视化下的取石操作，适配多种手术场景的使用需求。
