弯型胆石钳医用手术器械结构设计

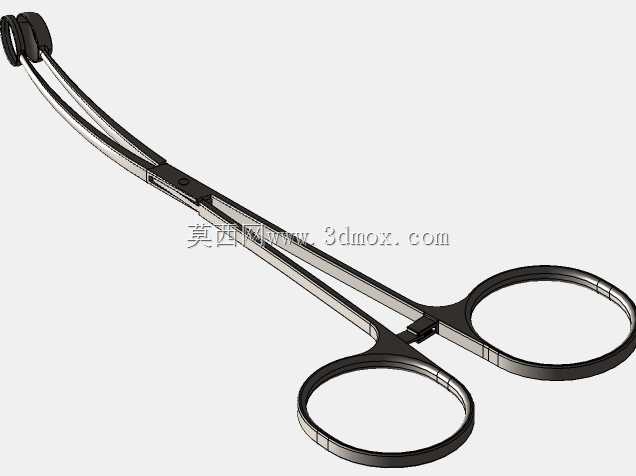

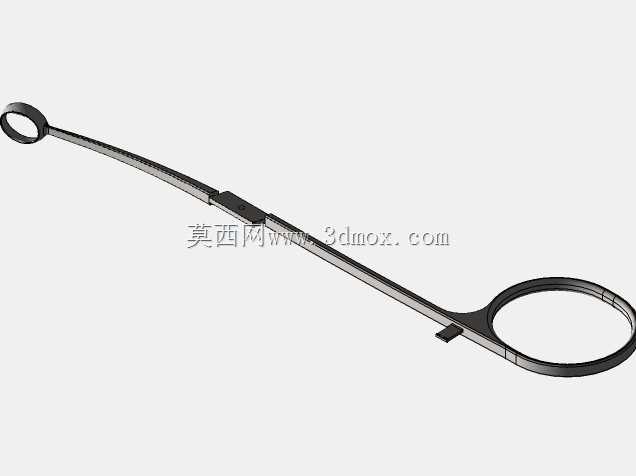

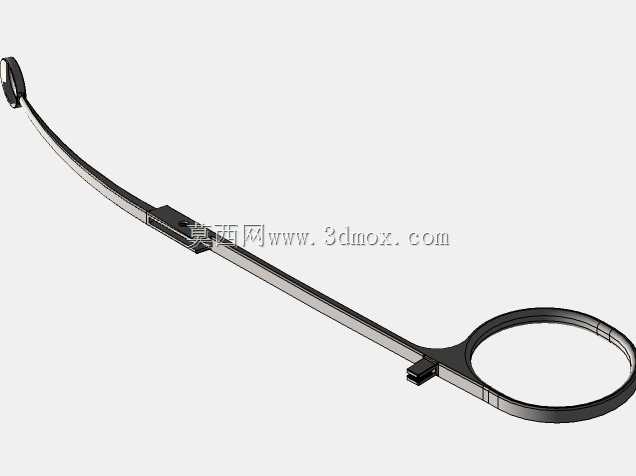

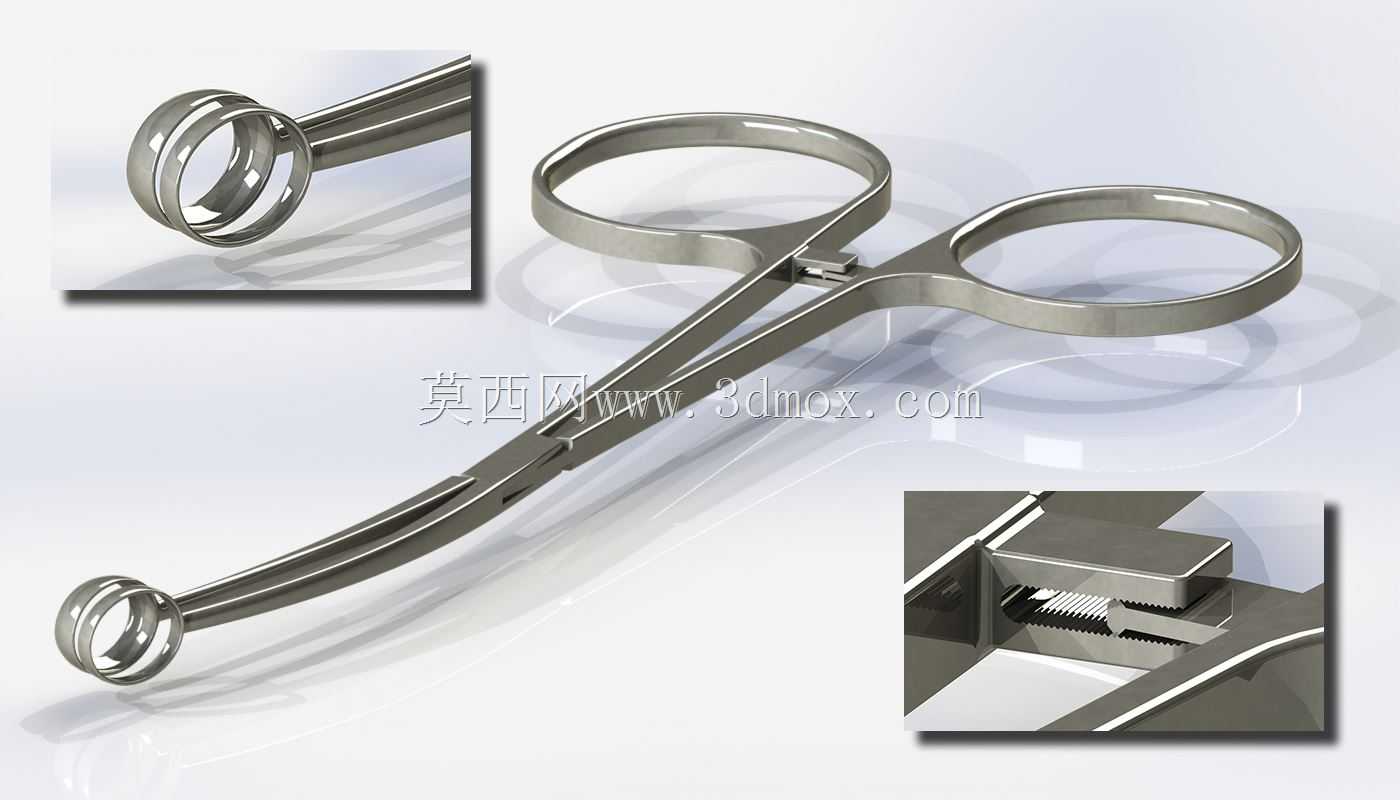

　　这款弯型胆石钳是胆道外科手术中常用的夹持类操作器械，主要用于胆囊切开取石、胆道探查等术式中夹持、取出胆内结石，也可在术野中辅助夹持软组织、敷料或小型手术耗材，适配开腹胆道手术、小切口胆囊手术等多种操作场景，在基层医院外科、肝胆专科手术室的常规术式配置中属于必备基础器械。从结构设计来看，整体采用剪式交叉铰接布局，指圈部分做了圆弧过渡处理，边缘做了0.3mm的圆角钝化，避免术中长时间握持时硌伤术者手部皮肤，指圈内径适配多数成年操作者的手指维度，可适配戴无菌乳胶手套后的操作空间，不会出现卡滞或滑脱的问题。钳身采用Gerber弯曲构型，弯曲段的弧度经过临床操作适配，可顺着胆道的自然生理走形伸入术区，避免直型器械对胆道壁造成不必要的牵拉损伤，

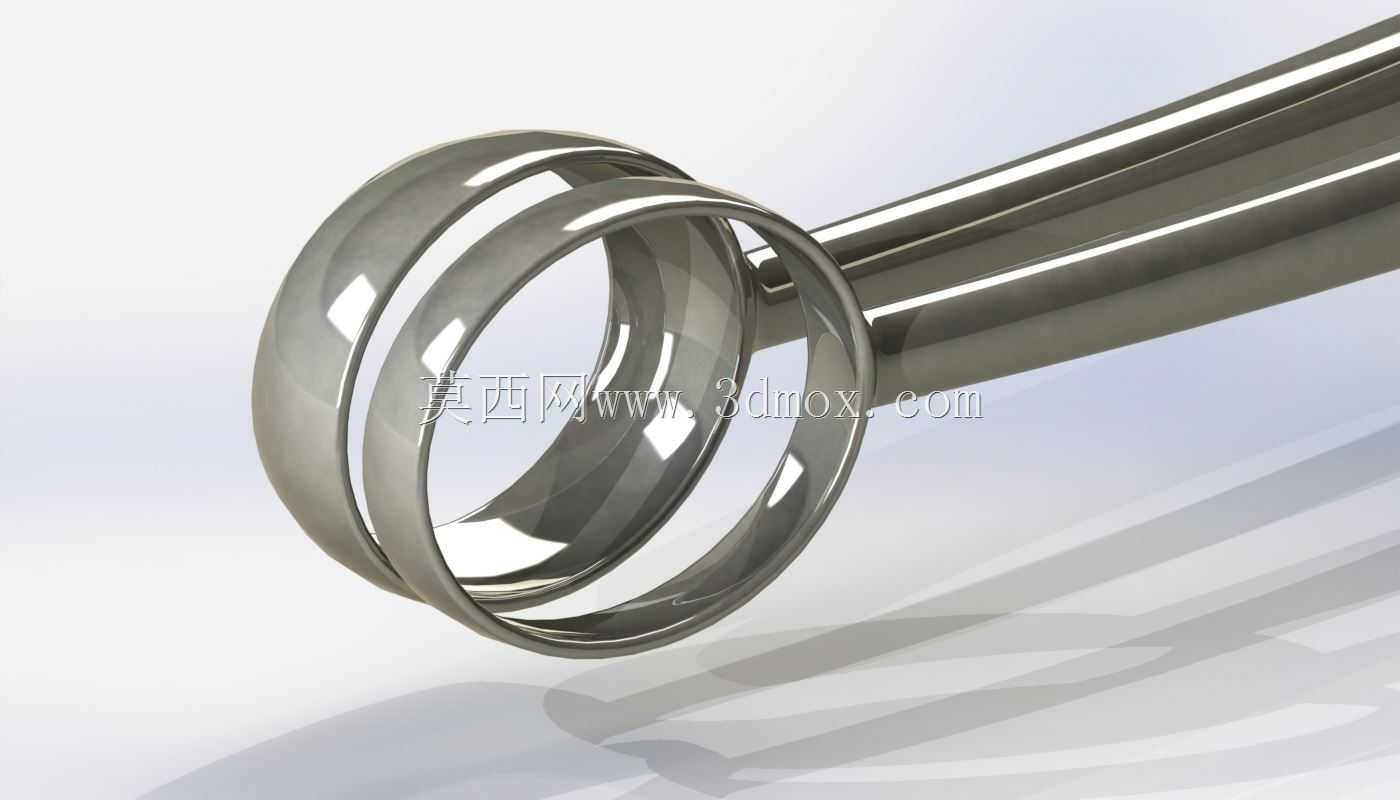

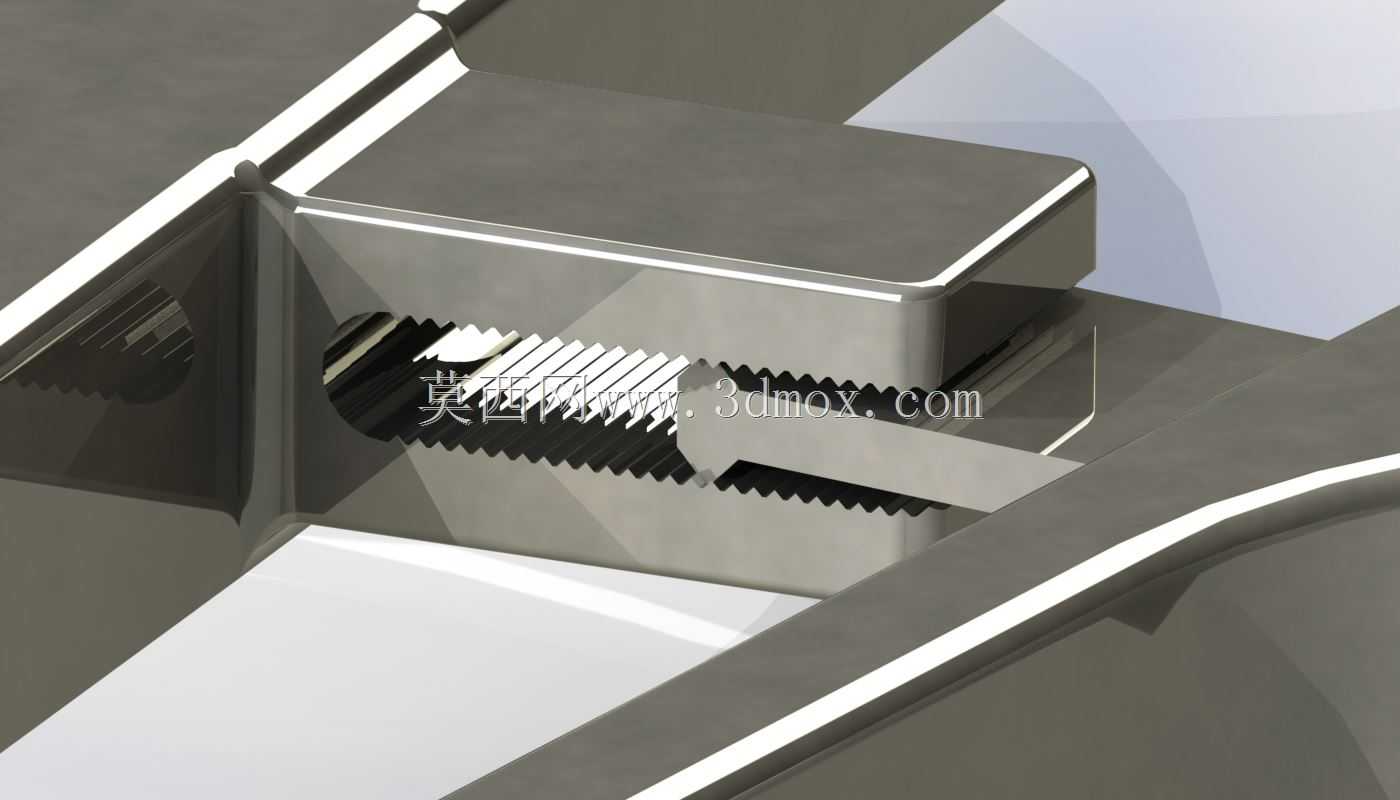

　　弯曲段的长度控制在常规胆道操作的有效伸入范围内，既保证足够的操作深度，也不会因为过长导致钳头端操控精度下降。钳头端采用环形抱合结构，环圈内缘做了细齿纹理处理，咬合时齿纹完全贴合，既可以牢固卡持不同大小、质地的胆石，避免取石过程中结石滑脱碎裂残留，又不会因为夹持力过大夹碎质地松软的结石造成碎石残留，环形结构的边缘同样做了钝化处理，伸入胆道时不会刮伤娇嫩的胆道内壁。铰接部位采用叠片式锁止齿结构，锁止齿的齿距经过调校，可实现多档位的夹持力锁定，术者可根据夹持对象的质地调整锁止档位，锁定后钳头不会自行松脱，无需持续施加握力即可维持稳定的夹持状态，降低长时间手术的操作疲劳感。从建模细节来看，

　　整体结构完全按照实际医用不锈钢器械的加工工艺进行还原，钳身的弯折处做了等强度过渡，没有应力集中的锐角结构，符合医用器械的清洗、消毒要求，不存在容易藏纳污血、组织碎屑的死角，铰接处的配合间隙控制在合理范围，既保证开合动作顺畅无卡滞，也不会因为间隙过大出现钳头错位的问题。外形尺寸方面，整体长度适配常规外科手术的操作距离，钳头环形端的直径覆盖临床常见胆石的尺寸范围，可适配直径3-10mm的结石夹持操作，钳身的截面厚度从铰接处向钳头、指圈端做渐变处理，在保证结构强度的前提下尽可能降低器械自重，减少长时间操作的手部负荷。安装边界层面，这类器械属于手动操作外科工具，无需额外配套安装部件，使用前经过高温高压消毒即可直接纳入手术器械包配置，

　　铰接部位的销轴采用压装固定结构，日常使用、清洗过程中不会出现松脱、散件的问题，整体结构可耐受上千次的高温消毒循环，结构稳定性满足临床重复使用的要求。在实际手术操作中，这类弯型胆石钳相比直型取石钳，在处理位置较深、角度刁钻的胆管内结石时，操作灵活性更高，术者无需过度牵拉周围组织即可将钳头送达结石位置，可有效缩短手术操作时间，降低周围组织损伤的概率。建模过程中对钳身表面的粗糙度也做了对应还原，非握持区域做了亚光处理，避免手术无影灯照射下产生反光干扰术者视野，握持区域做了细微的防滑纹理处理，戴手套操作时不会出现打滑的问题。锁止齿的啮合角度经过反复调校，解锁时只需轻轻施加侧方压力即可松开档位，不会出现锁止过紧无法单手解锁的问题，完全适配外科手术中单手操作器械的使用习惯。
