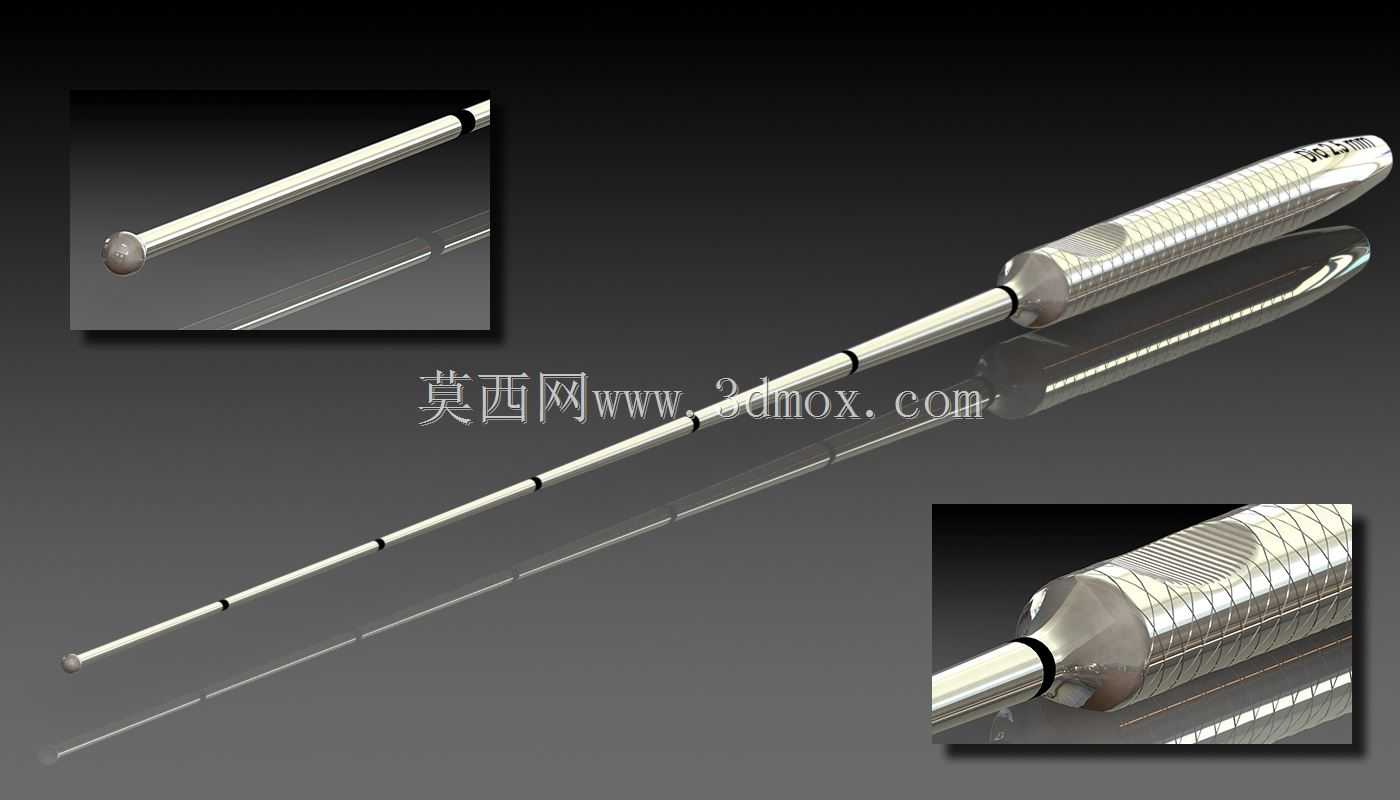

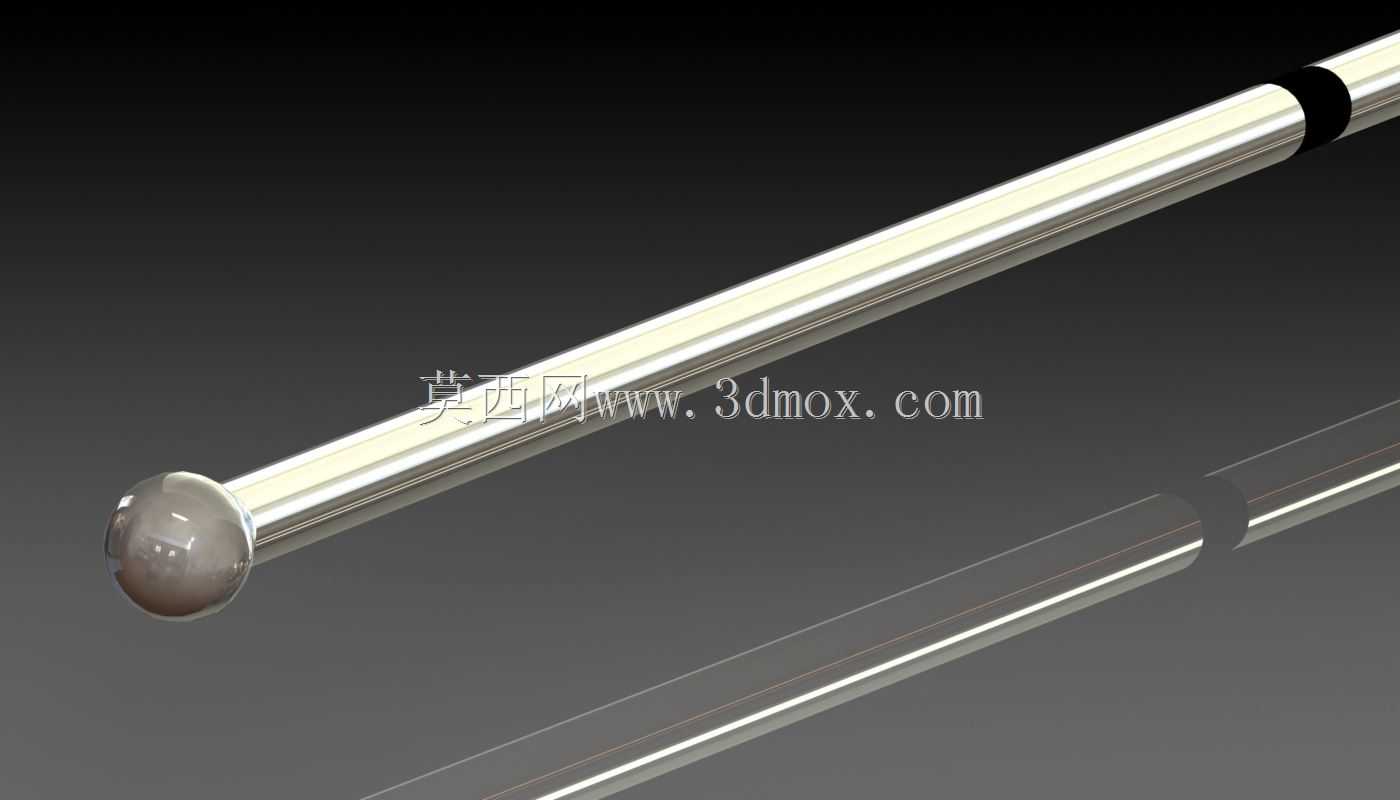

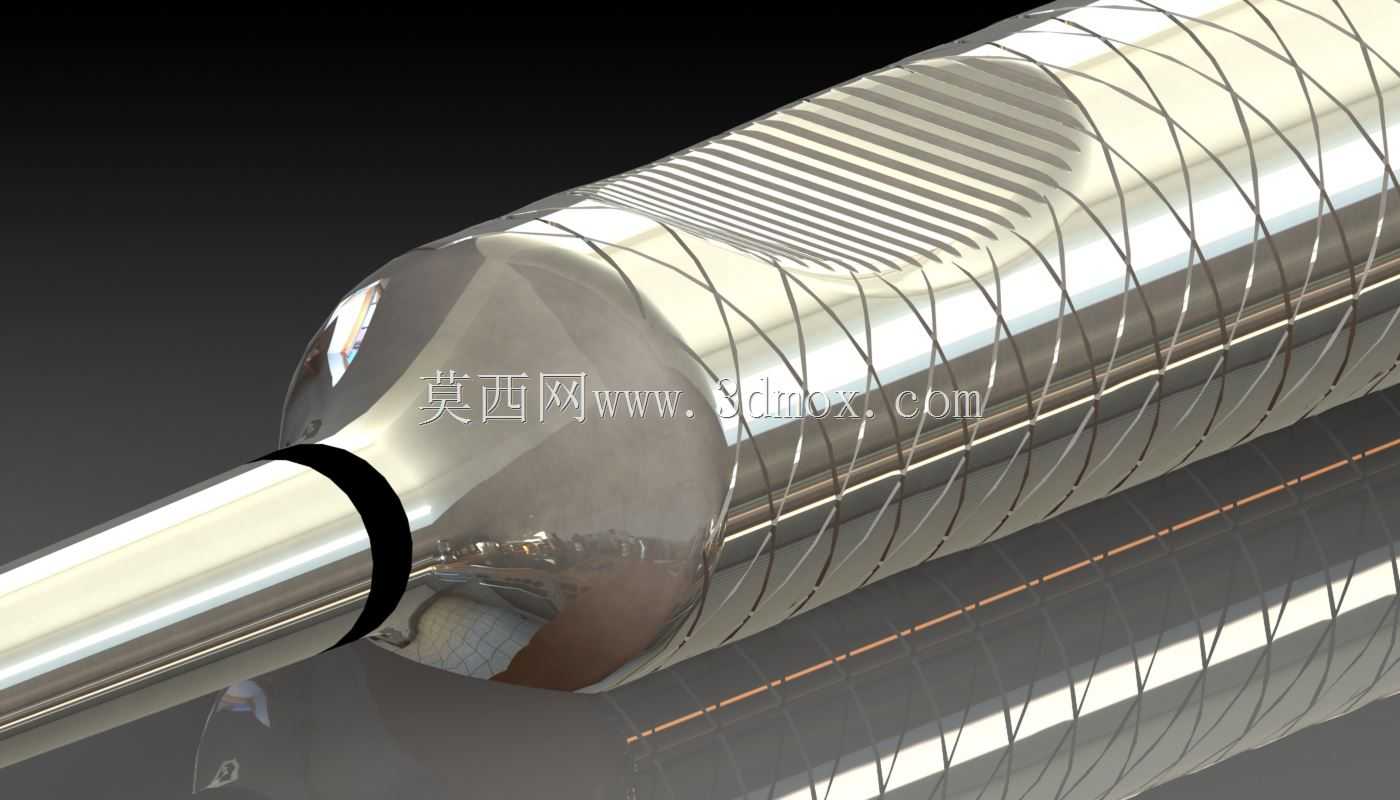

2.5毫米球心不锈钢胆管扩张器结构

在临床胆道外科的诊疗操作中，胆管狭窄是胆道术后、炎性病变、肿瘤浸润后常见的并发症，会直接导致胆汁引流不畅，诱发梗阻性黄疸、胆道感染等一系列问题，胆管扩张器就是这类操作中用于逐级扩张狭窄胆管通路的核心介入器械，本次涉及的2.5毫米球心规格扩张器，属于胆道逐级扩张序列里的常用规格，适配多数成人胆道初次扩张或中度狭窄段的扩张操作。从实际临床使用场景来看，这类扩张器需要经内镜活检通道或者经皮肝穿刺通道送入胆道狭窄段，因此整体结构分为操作手柄、细长杆身、扩张球头三个核心部分，杆身的长度需要匹配临床操作的通道深度，通常杆身直径与端部球头直径保持平滑过渡，避免送入过程中对正常胆道黏膜造成剐蹭损伤。这款扩张器的设计调整核心集中在手柄结构上，传统同类型扩张器的手柄多采用滚花防滑结构，滚花的凹槽缝隙在临床使用后的清洗消毒环节中，容易残留患者的组织液、胆汁残留，存在交叉感染的隐患，本次设计将手柄的防滑结构改为一体式螺旋防滑凸棱，凸棱与手柄本体为同材质整体加工结构，没有细碎的缝隙死角，术后清洗时可以快速冲净表面附着的污染物，更符合外科器械的消毒规范，降低院感风险。从材料选择来看，整体采用医用级不锈钢加工，一方面不锈钢的刚性足够支撑细长杆身在送入狭窄段时不会发生弯折，保证扩张力可以顺畅传递到端部球头，另一方面不锈钢材质可以耐受高温高压消毒、化学浸泡消毒等多种临床消毒方式，不会出现材质锈蚀、表层脱落的问题，适配临床重复消毒使用的需求。杆身上设置的等距黑色环形标记，是临床操作中的深度标识，操作者可以通过标记判断扩张器送入体内的深度，避免送入过深造成胆道穿孔，或是送入深度不足无法到达狭窄段，这类深度标记采用激光蚀刻后填涂医用级耐磨涂层的工艺，不会因为反复消毒、摩擦出现标识脱落的问题。端部的球头结构采用圆弧过渡设计，球头直径为2.5毫米，表面做镜面抛光处理，粗糙度达到Ra0.8以下，在通过狭窄段时可以顺滑推进，不会对胆道内壁造成划伤，球头与杆身的连接位置采用圆角过渡，没有台阶棱角，避免扩张过程中卡滞在狭窄位置。从安装边界与适配性来看，这款扩张器的杆身直径控制在2毫米以内，可以适配常规的内镜活检通道以及经皮肝穿刺的鞘管通道，手柄的直径控制在10毫米，长度120毫米，符合临床操作者的握持习惯，单手握持时可以通过拇指和食指的捻动控制扩张器的旋转推进，操作力反馈清晰。在结构设计的细节上，杆身与手柄的连接位置采用过盈压接加激光焊接的固定方式，保证在扩张操作中杆身不会与手柄发生松脱，焊接位置做平滑打磨处理，没有凸起焊痕，避免消毒时残留污物。螺旋防滑手柄的凸棱高度控制在0.5毫米，螺距8毫米，既可以保证握持时的防滑性能，即使戴医用橡胶手套操作也不会出现打滑，又不会因为凸棱过高造成握持硌手，影响长时间操作的手感。从临床使用的功能逻辑来看，2.5毫米规格的扩张器通常在胆道扩张操作中作为中间序列使用，在通过更细的导丝引导后，先用更小直径的扩张器预扩张，再使用该规格扩张狭窄段，之后再逐级更换更大直径的扩张器，直到狭窄段扩张到可以置入引流管或者后续治疗器械的尺寸，因此这款扩张器的杆身直线度要求很高，整体直线度公差控制在0.1毫米/100毫米以内，保证沿导丝送入时不会出现偏斜，戳伤胆道壁。另外，整体结构没有多余的活动部件，所有连接位置都是固定密封结构，不存在清洗死角，相比传统滚花手柄的产品，清洗消毒的时间可以缩短近三分之一，同时消毒后的残留检测合格率更高，更适合门诊、手术室等高频使用的场景。在加工工艺层面，细长杆身采用冷拉不锈钢棒料精密磨削加工，保证直径公差在±0.02毫米以内，表面抛光后做钝化处理，提升不锈钢的抗腐蚀性能，避免长期接触胆汁、消毒液体出现锈蚀。手柄部分采用不锈钢棒料车削加工，螺旋防滑结构直接在车削工序中一次成型，不需要后续二次滚压加工，保证结构的整体性，没有拼接缝隙。端部球头与杆身采用一体加工成型，不是后续焊接拼接的结构，避免球头脱落遗留在体内的医疗风险，球头的圆弧轮廓采用数控车削成型，保证球面的圆度公差在0.01毫米以内，推进时受力均匀，不会出现偏磨或者卡顿的问题。
