医用5球胆管扩张器结构设计

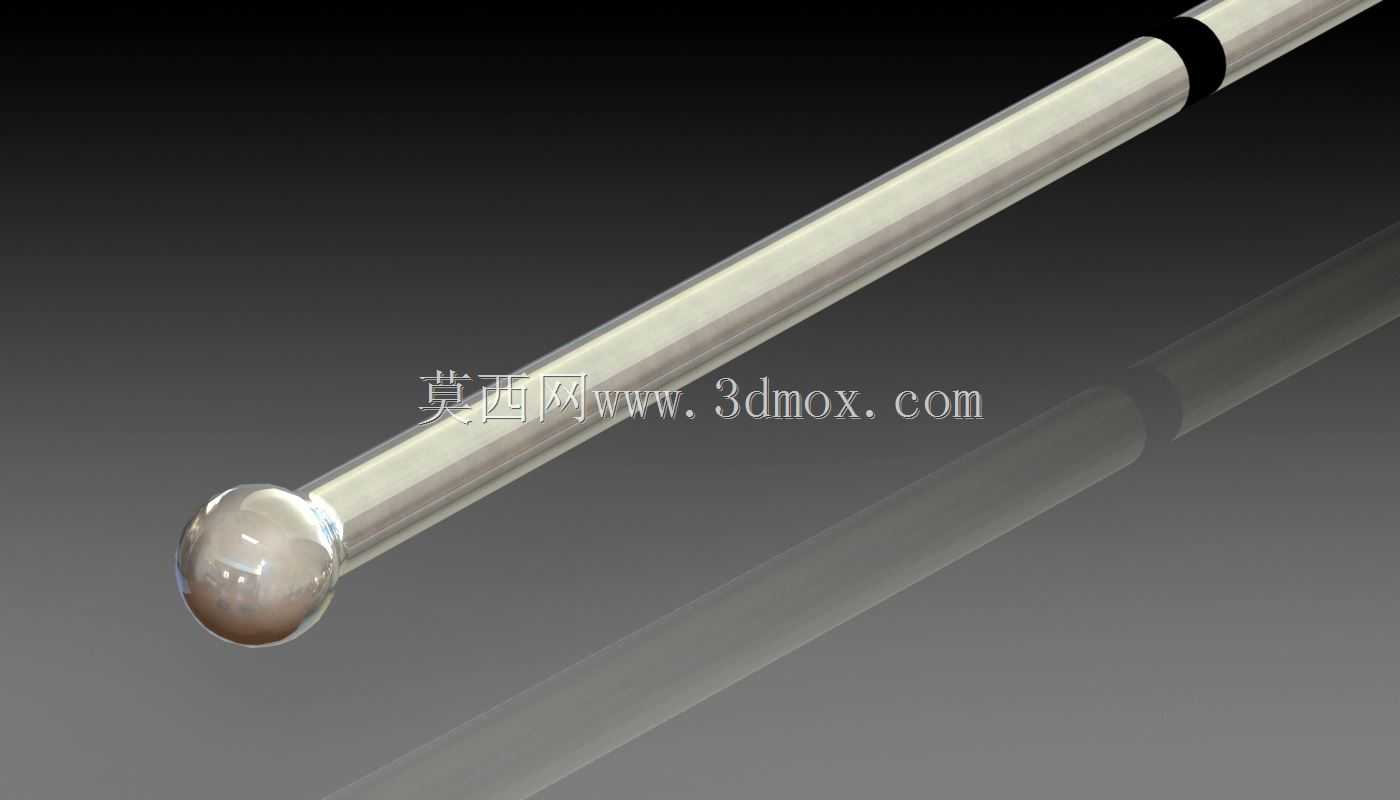

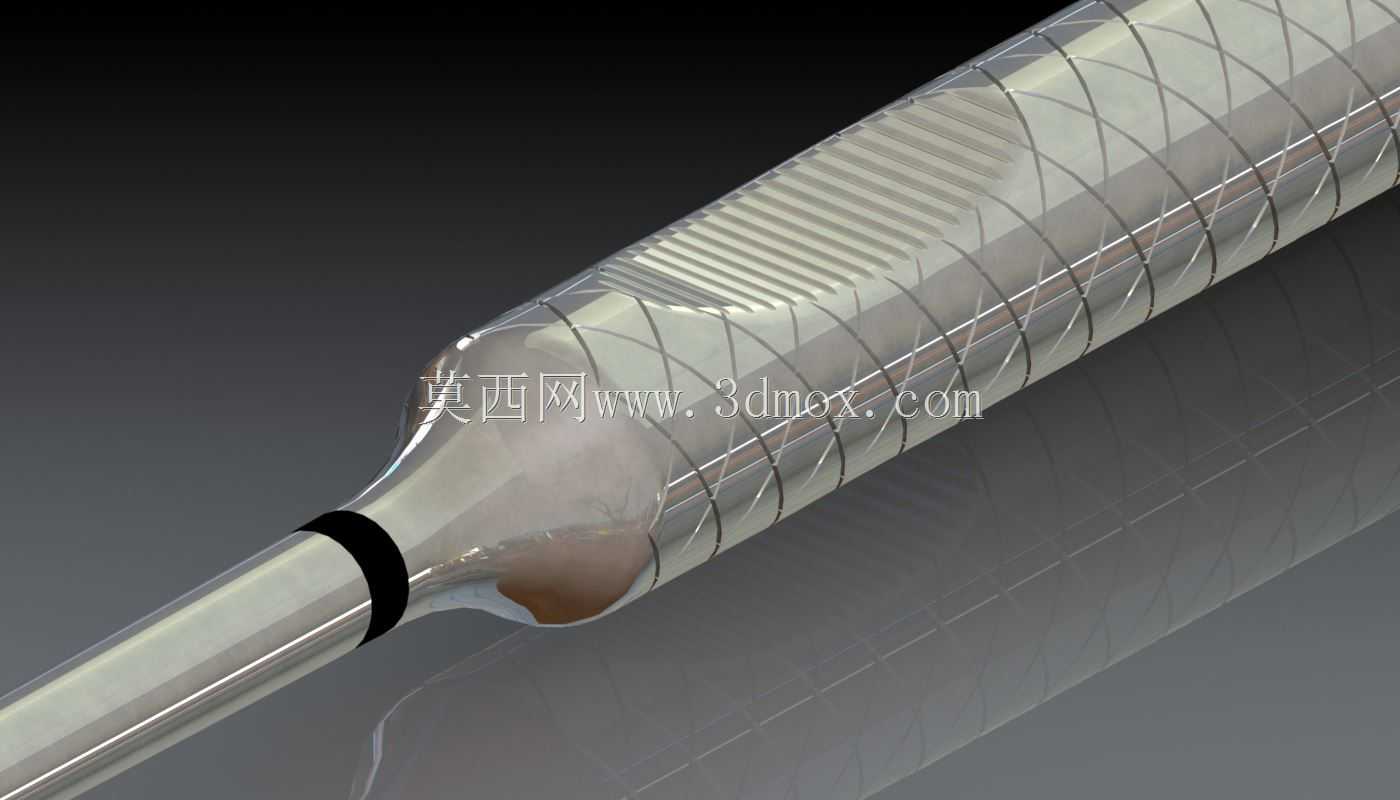

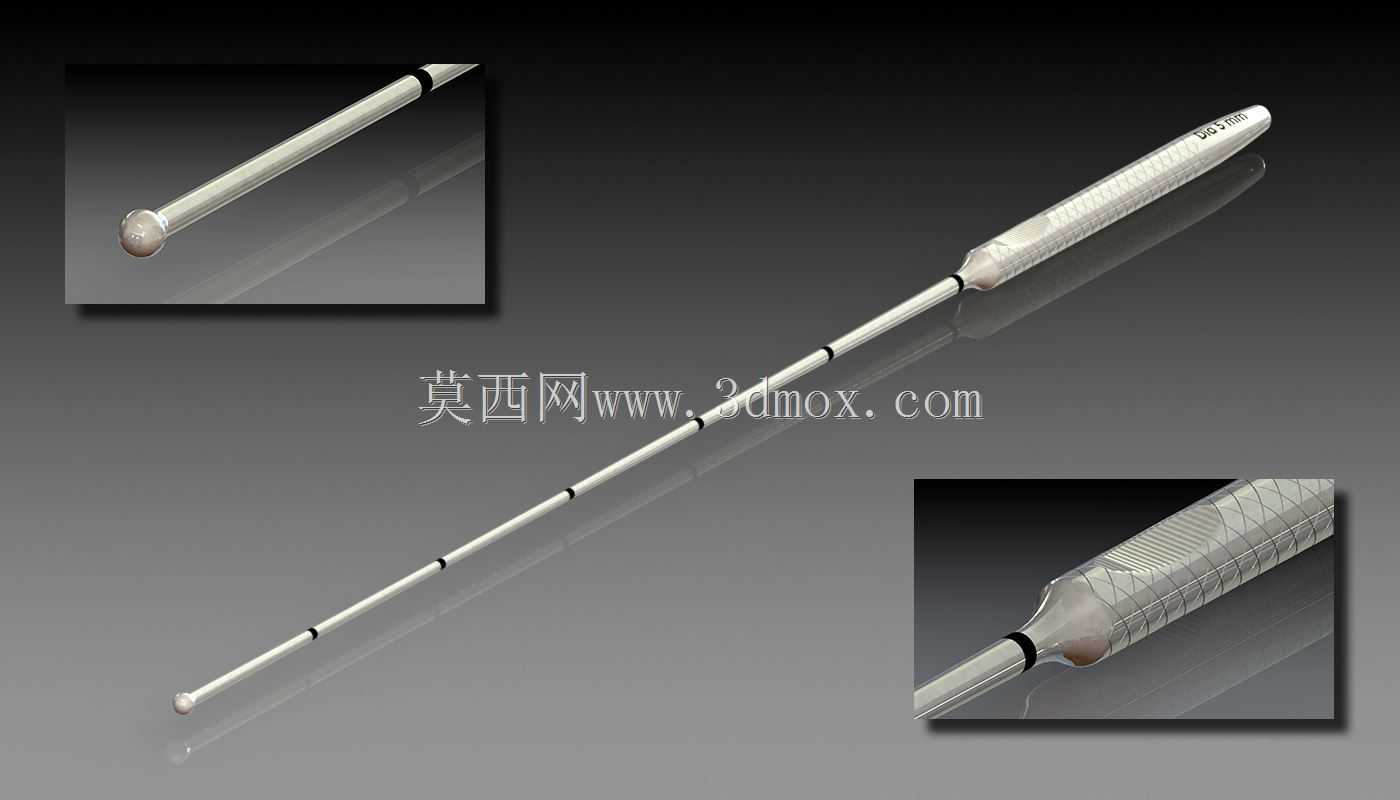

这款胆管扩张器械的设计核心围绕临床介入操作的实际痛点展开，首先要明确其应用场景集中在胆道外科的诊疗操作中，多用于胆道狭窄部位的扩张处置，是内镜下逆行胰胆管造影操作、胆道支架置入术前的常用配套器械，操作时经内镜工作通道送入，抵达狭窄段后通过逐级扩张的球囊结构撑开狭窄胆道，为后续诊疗操作建立通路。从结构设计来看，整体为细长杆状构型，杆身直径控制在5mm级别，这个尺寸是匹配常规内镜工作通道内径确定的，既保证足够的结构强度推送到位，又不会过度占用通道空间影响其他器械协同操作。杆身间隔设置的黑色标记环是深度定位结构，每段标记的间距对应临床常用的狭窄段长度参考值，操作时内镜下可直接通过标记环判断插入深度，无需额外借助标尺测算，能有效降低操作中定位偏差的概率。器械头端采用圆弧球形过渡，没有尖锐棱角，推送过程中能最大程度减少对胆道内壁黏膜的剐蹭损伤，避免术中出血、术后胆道水肿等并发症。手柄部分的设计摒弃了传统器械常用的网纹滚花防滑结构，转而采用一体化螺旋防滑凸棱，这个改动完全是从临床感控角度出发：滚花结构的缝隙多、表面粗糙度高，术后清洗消毒时容易残留组织碎屑、体液污渍，消毒不彻底会带来交叉感染风险，而螺旋凸棱是连续的光滑曲面结构，没有封闭死角，无论是手工清洗还是机械自动化清洗，都能快速彻底清除表面污染物，消毒灭菌的可靠性更高，更符合院感防控的要求。整体材质选用医用级不锈钢，一方面是满足介入器械的生物相容性要求，不会与胆道内的消化液、冲洗药液发生反应析出有害物质，另一方面不锈钢的刚性与韧性匹配度合适，长杆段推送时不会出现过度弯折导致的推送力损耗，也不会因为刚性过高在弯曲的胆道内形成硬力支撑造成胆道穿孔。从安装边界来看，这款器械不需要额外的配套固定结构，使用时直接适配对应规格的内镜工作通道即可，杆身总长度覆盖常规内镜操作的工作距离要求，手柄段的直径符合临床操作的握持习惯，单手握持时拇指与食指可自然搭在螺旋防滑结构上，旋转调整角度、推送进退的操控手感更顺滑，不会出现打滑脱手的情况。在功能特性上，5球的逐级扩张结构可以实现单次插入完成不同直径狭窄段的扩张，不需要反复更换不同规格的扩张器械，能缩短整体操作时间，减少患者术中的不适感，也降低了器械反复进出胆道带来的黏膜损伤概率。设计过程中还充分考虑了器械的通过性，杆身的同轴度公差控制在较高精度，推送经过内镜弯曲段时不会出现卡滞，头端的球形结构在通过重度狭窄段时能起到顺滑导向的作用，避免暴力推送造成的胆道损伤。另外，手柄与杆身的连接位置做了平滑过渡，没有台阶凸起，清洗时不会残留污物，连接强度也能满足操作中最大推送力的要求，不会出现杆身与手柄脱离的故障。
