带法兰面六角头带键槽螺栓结构设计

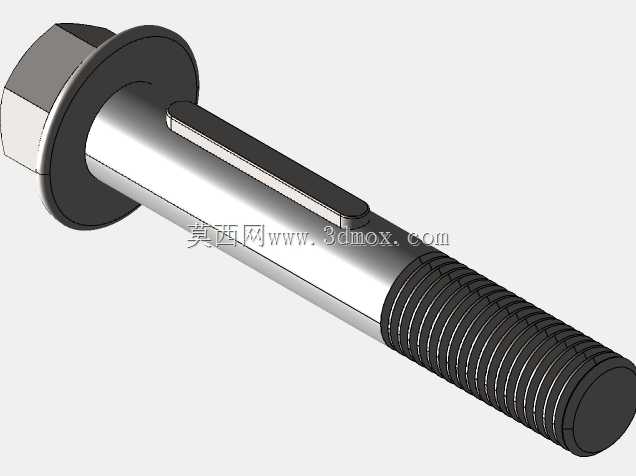

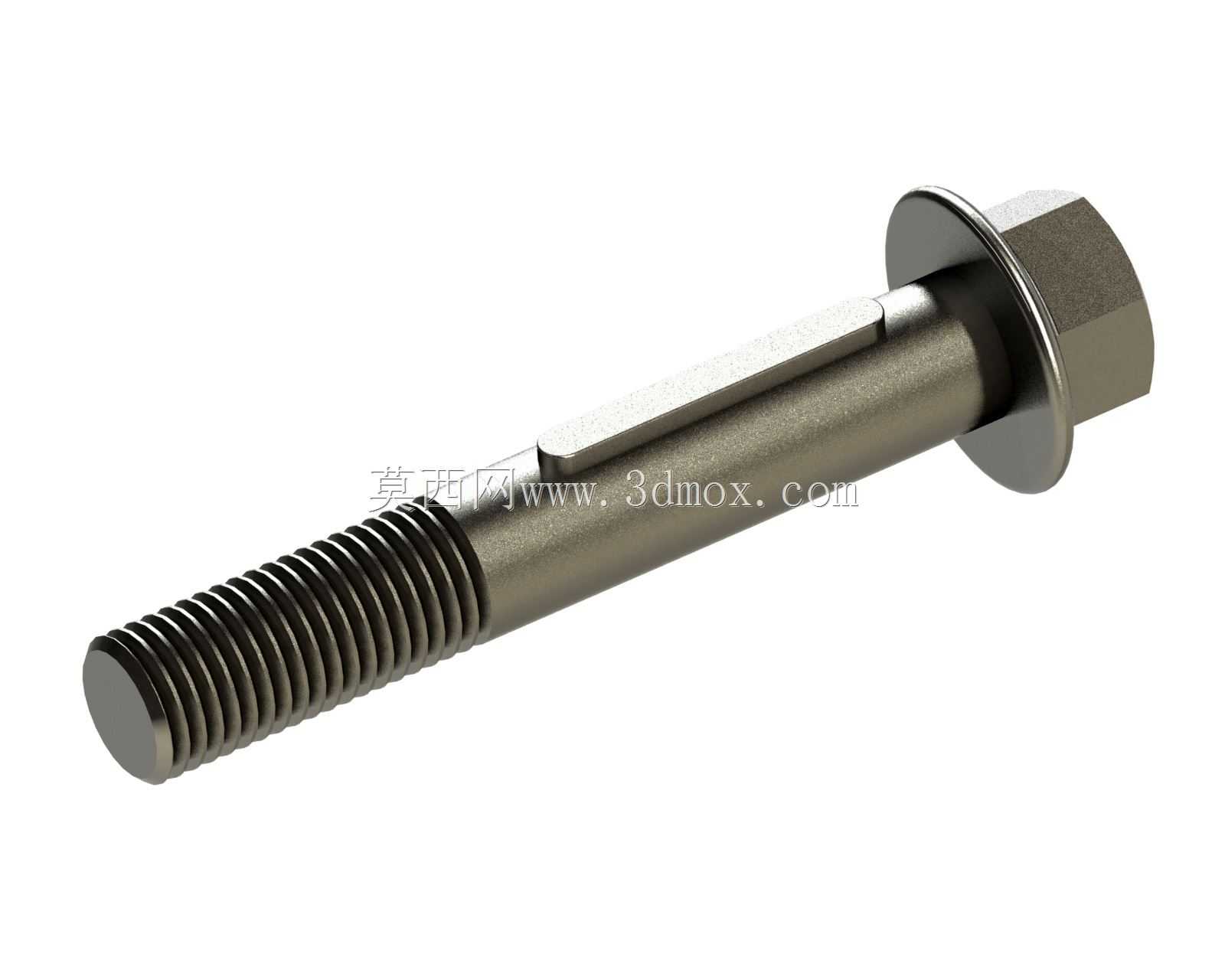

　　这款带法兰面的六角头带键槽螺栓，在常规紧固件的基础上做了适配特定传动场景的结构优化，日常在需要兼顾轴向紧固与周向防转的传动连接场景中应用较多，比如小型传动机构的轴端锁紧、带轮与轴的辅助定位、轻载传动组件的连接固定等场景，都能看到这类结构件的身影。区别于普通外六角螺栓，这款零件在六角头下方集成了一体式法兰面，安装时不需要额外搭配平垫圈，法兰面的大接触面积可以有效分散螺栓压紧时的接触面压，避免被连接件表面因为局部压强过大出现压痕甚至凹陷，尤其适合铝合金、工程塑料这类硬度偏低的被连接件装配场景，能大幅降低连接面的压溃风险。

　　从结构设计逻辑来看，杆部的键槽设计是这款零件的核心功能点，常规螺栓仅能提供轴向的压紧力，无法限制被连接件与螺栓之间的周向转动，当连接位置存在交变扭矩、振动带来的周向窜动趋势时，普通螺栓连接很容易出现被连接件跟转、螺栓预紧力衰减甚至松脱的问题。这款螺栓在光杆段加工了平行于轴线的平键槽，装配时可以配合平键嵌入被连接件的对应键槽内，在螺栓提供轴向压紧力的同时，通过键的侧面配合传递扭矩，彻底限制周向相对转动，不需要额外设置防转销或者止动结构，能有效简化装配结构，减少连接位置的零件数量。

　　外形尺寸与安装边界方面，这款螺栓的螺纹段采用标准公制三角螺纹，牙型角60度，螺纹精度满足通用传动连接的公差要求，光杆段直径与螺纹大径保持一致，保证穿装时能顺利穿过被连接件的安装孔，不会出现卡滞。六角头的对边尺寸符合标准外六角紧固件的尺寸规范，可以用常规的套筒、开口扳手进行拧紧作业，不需要定制专用安装工具，现场装配的适配性很强。下方的法兰面外径比六角头对边尺寸大出约30%，接触端面做了轻微的倒角处理，安装时能自动适配被连接件表面的微小平面度误差，保证压紧力均匀分布。杆部的键槽宽度、深度都参考普通平键的尺寸规范设计，键槽的两端做了退刀结构，方便铣削加工时的刀具退出，也能避免装配时键的端部与键槽根部出现干涉。键槽的长度覆盖了整个光杆段，装配时可以根据被连接件的实际厚度调整平键的安装位置，适配不同厚度的连接组件，通用性更强。

　　实际使用过程中，这类螺栓的拧紧力矩可以参考同规格普通外六角螺栓的参数选取，因为法兰面的存在，相同预紧力下的接触面压更低，不需要担心压伤零件，同时键连接的抗剪能力可以承受中等强度的扭矩载荷，在轻载传动、频繁正反转的小型机构里，比普通螺栓加止动垫圈的连接方式可靠性更高，也比铰制孔螺栓的加工成本更低，安装更便捷。设计建模时需要注意几个细节：一是法兰面与六角头的衔接位置要做合理的圆角过渡，避免热处理或者受力时出现应力集中导致开裂；二是键槽的对称度公差要控制在合理范围内，保证装配时平键能顺利嵌入，不会出现偏载导致的键侧面受力不均；三是螺纹收尾的位置要设置合理的退刀槽，避免螺纹末端与光杆段的衔接处出现应力集中，同时保证螺纹能拧到底，让法兰面完全贴合被连接件表面；四是螺栓末端的倒角要符合标准要求，方便穿入安装孔，也能避免螺纹起始端的毛刺刮伤安装孔内壁。

　　从应用场景的适配性来说，这类结构的螺栓不适合重载冲击的传动场景，毕竟键槽的存在会一定程度削弱杆部的抗扭、抗弯截面强度，在大扭矩、大冲击载荷的连接位置还是需要选用专用的铰制孔螺栓或者花键连接结构，但在中小载荷、需要简化结构的装配场景里，这款螺栓的性价比和实用性优势非常明显，既保留了普通螺栓安装便捷、成本低廉的特点，又通过键槽结构补充了周向防转、传递扭矩的功能，能帮设计人员简化连接结构，减少整机的零件数量，降低装配复杂度。建模过程中，螺纹部分可以采用简化的装饰螺纹线搭配真实牙型的局部建模，既保证工程图的标注规范，也能在装配仿真时准确还原螺纹的配合关系，键槽部分的尺寸要严格按照平键的配合公差来设置，保证平键装配后既能顺利滑动，又不会出现过大的间隙导致传动冲击。法兰面的端面可以根据实际使用需求设置防滑齿纹，不过这款模型里采用的是光面法兰，更适合需要保护被连接件表面、不允许压出齿痕的装配场景，比如外观件、薄壁塑料件的连接位置。
