教学演示用万向节螺钉结构设计

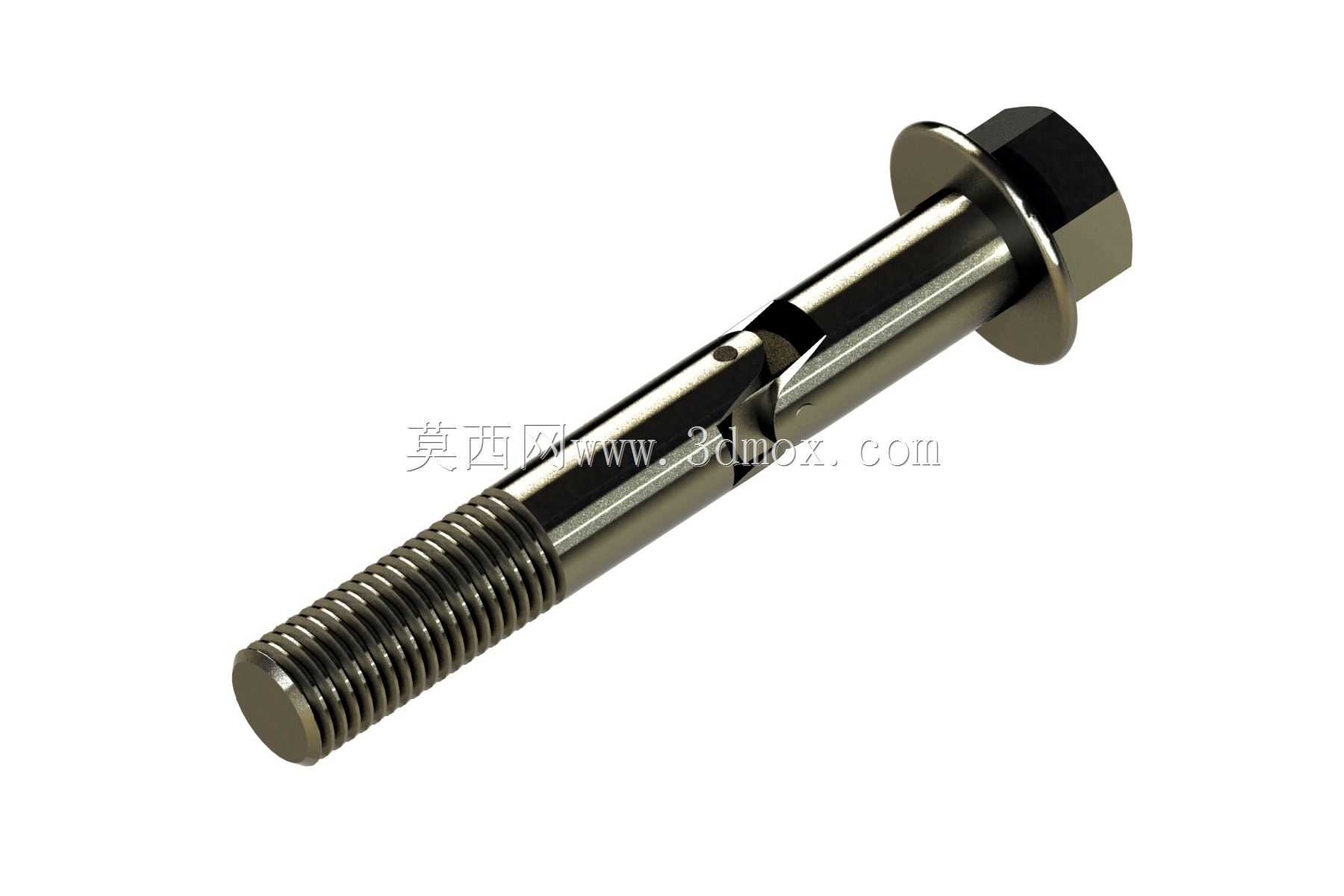

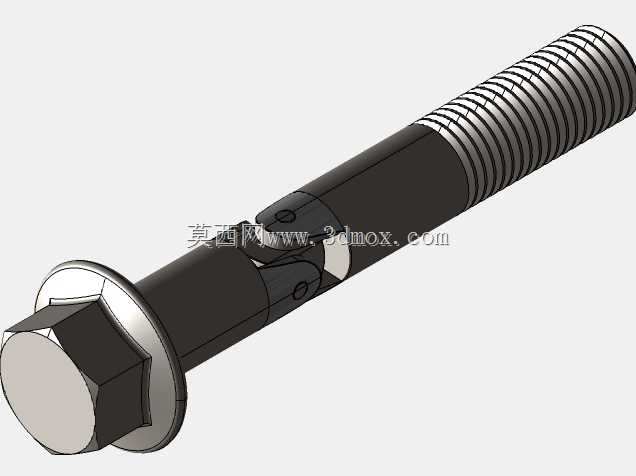

在机械结构教学场景中，这类带万向调节功能的螺钉常被用于演示空间角度补偿的连接原理，区别于普通标准紧固件，它并非直接用于大载荷工业设备的长期紧固，更多是出现在教具演示、小型可调机构的原型搭建环节，帮助初学者理解刚性连接之外的角度自适应补偿逻辑。从结构上看，它保留了外六角法兰面螺钉的头部特征，法兰盘的存在可以在安装时增大接触面压，降低被连接件表面的压溃风险，六角头则适配常规扳手的拧紧操作，不需要特殊工装就能完成基础装夹。杆部并非全段等直径的光杆加螺纹结构，而是在中段设计了两段铰接式的缺口结构，这部分是实现万向偏摆的核心，两段缺口的轴线呈空间垂直布置，允许杆部在一定角度范围内做任意方向的偏摆，补偿安装面之间的角度误差，避免普通刚性螺钉在安装面存在夹角时出现的别劲、螺纹咬死、预紧力不均问题。螺纹段采用标准公制三角螺纹，牙型角60度，和常规同规格螺母的适配性良好，不需要定制配套的锁紧件，末端的倒角设计方便螺纹顺利旋入螺母或者预制螺纹孔，减少安装初期的螺纹错扣风险。设计这类结构的时候，首先要明确铰接段的摆动角度上限，缺口的深度和宽度直接决定了最大偏摆角，缺口过深会大幅降低杆部的抗剪切强度，缺口过窄则会限制调节范围，需要在结构灵活性和结构强度之间做平衡，教学场景下的演示件会适当放大摆动角度，让角度补偿的效果更直观，工业场景下的同类结构则会优先保证连接强度，把偏摆角控制在小范围补偿区间。安装边界上，头部法兰的外径决定了安装沉孔或者避让孔的最小直径，法兰下表面到铰接段起始位置的距离，要匹配被连接件的总厚度，避免铰接段被夹在两个刚性安装面之间，失去角度调节的能力，螺纹段的有效旋合长度要满足螺纹连接的强度要求，至少保证3到5倍螺距的旋合量，避免受载后螺纹滑牙。实际使用中，这类可调螺钉常被用在安装面存在加工误差、或者工作中需要小范围调整连接角度的小型机构上，比如简易可调支架、教学实验台的夹具连接位，它不需要额外加装万向接头就能实现小角度的自适应调整，减少了连接环节的零件数量，降低装配复杂度。和普通刚性螺钉相比，它的铰接段是应力集中的位置，所以不能承受大的冲击载荷和交变载荷，选型时要核算铰接截面的抗剪切、抗弯曲强度，不能直接替代同规格的标准高强度螺钉使用。建模过程中，铰接缺口的位置要严格保证两段缺口的空间垂直关系，否则会出现偏摆方向受限、活动卡滞的问题，螺纹段和头部的同轴度要控制在合理公差范围内，避免拧紧时出现偏心带来的附加弯矩，法兰面和头部六角的结合位置要做圆角过渡，减少淬火或者受载时的应力集中开裂风险。杆部的表面粗糙度要控制在合理范围，铰接配合面如果过于粗糙会增大摆动阻力，过于光滑则可能在受振动时出现不必要的窜动，教学用的演示件还会在铰接位置做明显的视觉标识，方便观察者直观看到角度调节的运动过程，理解万向补偿的工作原理。
