异形三头分叉六角法兰面螺栓结构

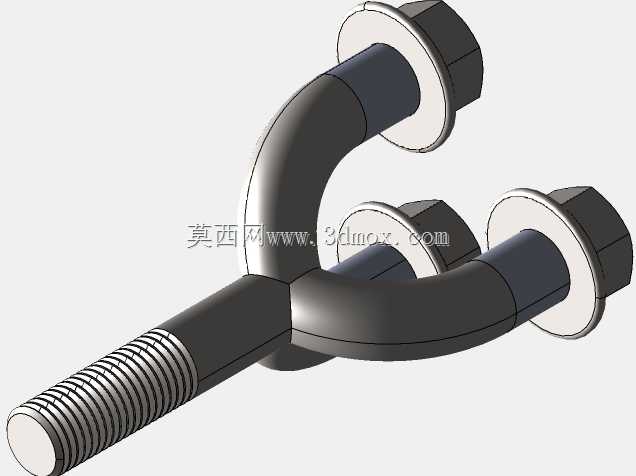

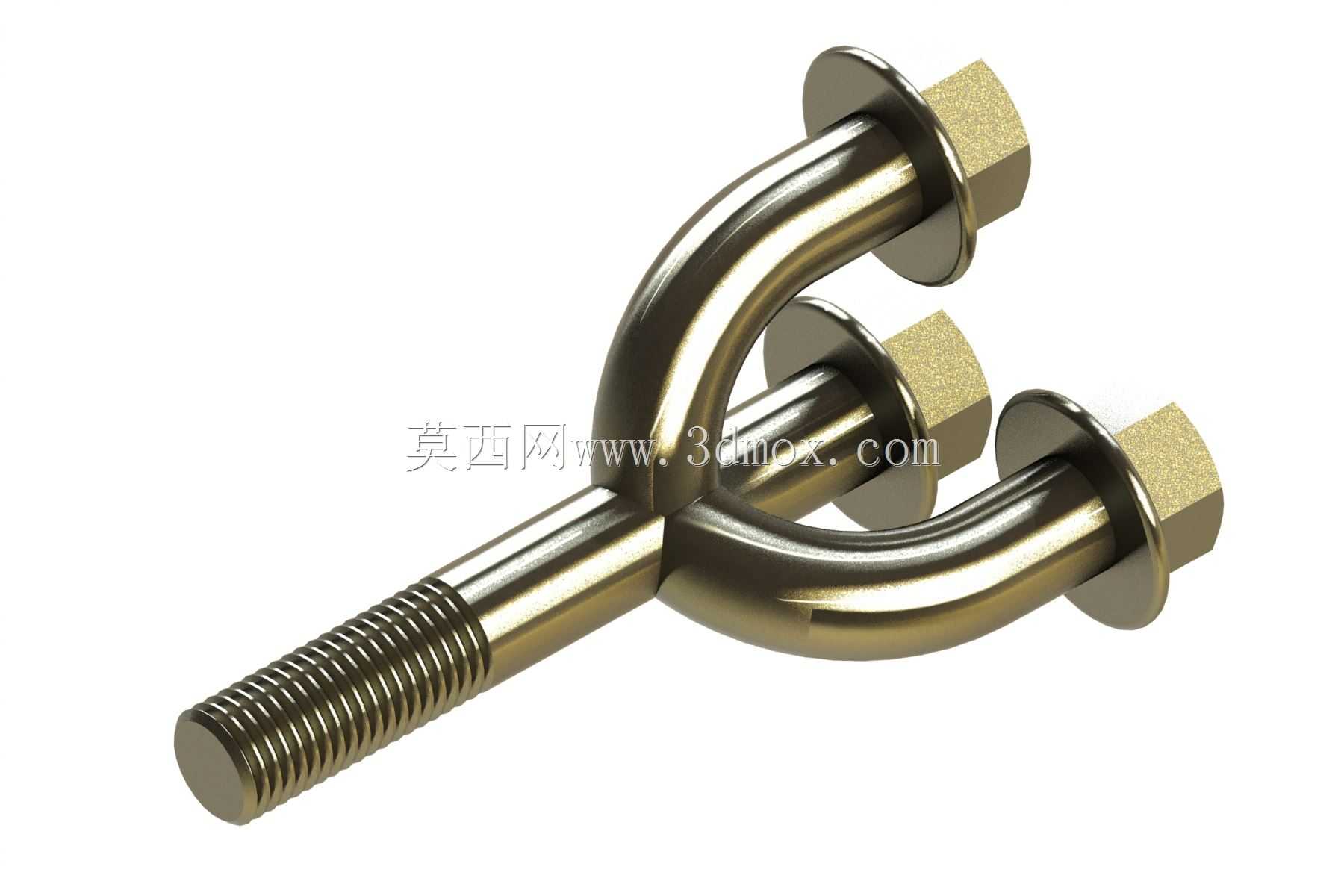

这款异形三头分叉螺栓的设计，最初是针对狭小安装空间内多点位同步紧固的特殊工况开发，常规单头螺栓在这类场景中需要布置多组独立紧固件，不仅占用过多安装空间，还容易因为各点位紧固力矩差导致连接件受力不均，长期运行下出现应力集中、连接松脱的问题。从结构上看，产品主体为单根带全螺纹的杆身，螺纹段采用标准公制粗牙螺纹，牙型角60度，螺纹收尾处做了平滑过渡处理，避免应力集中在螺纹末端的截面突变位置，杆身中段做了分叉成型，分出两根对称弯曲的支杆，每根支杆的末端都集成了带法兰面的六角头，三个六角头分别对应三个独立的紧固点位，法兰面的设计可以在紧固时增大与被连接件表面的接触面积，降低接触面压，防止拧紧过程中螺栓头压伤被连接件表面，同时法兰面自带的防滑齿纹可以在一定程度上提升防松性能，不需要额外加装平垫圈就能满足常规工况的接触面压要求。

在实际应用场景中，这类异形紧固件多用于异形支架的多点位同步固定、狭小舱体内的线束支架与结构件的复合连接、以及部分需要同步预紧的工装夹具定位场景，比如在小型自动化设备的内部走线固定中，单根该螺栓可以同时完成支架与设备框架、两个线束固定卡扣的同步紧固，相比传统布置三根独立螺栓的方案，能减少60%以上的安装空间占用，同时因为三个紧固点与主体杆身是一体式结构，安装时只需要固定主螺纹端的螺母，再分别拧紧三个支杆端的六角头就能完成三个点位的紧固，不需要在被连接件背面预留多个螺母的操作空间，大幅降低了狭小空间内的安装操作难度。

设计过程中，分叉位置的圆角过渡是核心要点，弯曲支杆的内侧圆角半径不小于杆身直径的1.5倍，避免冷镦成型过程中出现金属纤维断裂，同时也能降低受力时分叉位置的应力集中系数，经过有限元受力校核，在额定紧固力矩下，分叉位置的最大应力低于材料屈服强度的70%，满足反复拆装的强度要求。安装边界方面，主螺纹段的长度可以根据被连接件的总厚度进行适配，预留的螺纹啮合长度不小于螺纹公称直径的1.2倍，保证螺纹连接的啮合强度，三个六角头的对边尺寸采用标准六角头尺寸，适配常规的套筒、开口扳手操作，支杆的弯曲角度经过优化，保证三个六角头的操作空间互不干涉，拧紧其中一个六角头时，扳手不会与另外两个六角头或者被连接件结构发生碰撞。

从功能特性上看，一体式的分叉结构避免了多组独立螺栓安装时的对位偏差问题，三个紧固点位的相对位置由螺栓本身的加工精度保证，位置公差可以控制在±0.1mm以内，对于有位置精度要求的连接件固定场景，能省去安装时的对位调整步骤，提升装配效率。材质方面常规采用中碳钢调质处理，表面做镀锌钝化处理，满足常规工况下的防锈要求，对于有防腐要求的场景也可以更换为不锈钢材质，适配潮湿、有弱腐蚀介质的使用环境。需要注意的是，这类异形螺栓的紧固力矩需要按照支杆的杆径进行核算，不能直接套用同直径单头螺栓的紧固力矩，避免支杆因为力矩过大出现塑性变形，安装时需要先将主螺纹端的螺母预紧到位，再按照对角顺序逐步拧紧三个支杆端的六角头，保证三个点位的压紧力均匀，避免因为单侧压紧力过大导致支杆弯曲变形。
