U型双头带法兰螺栓紧固件结构设计

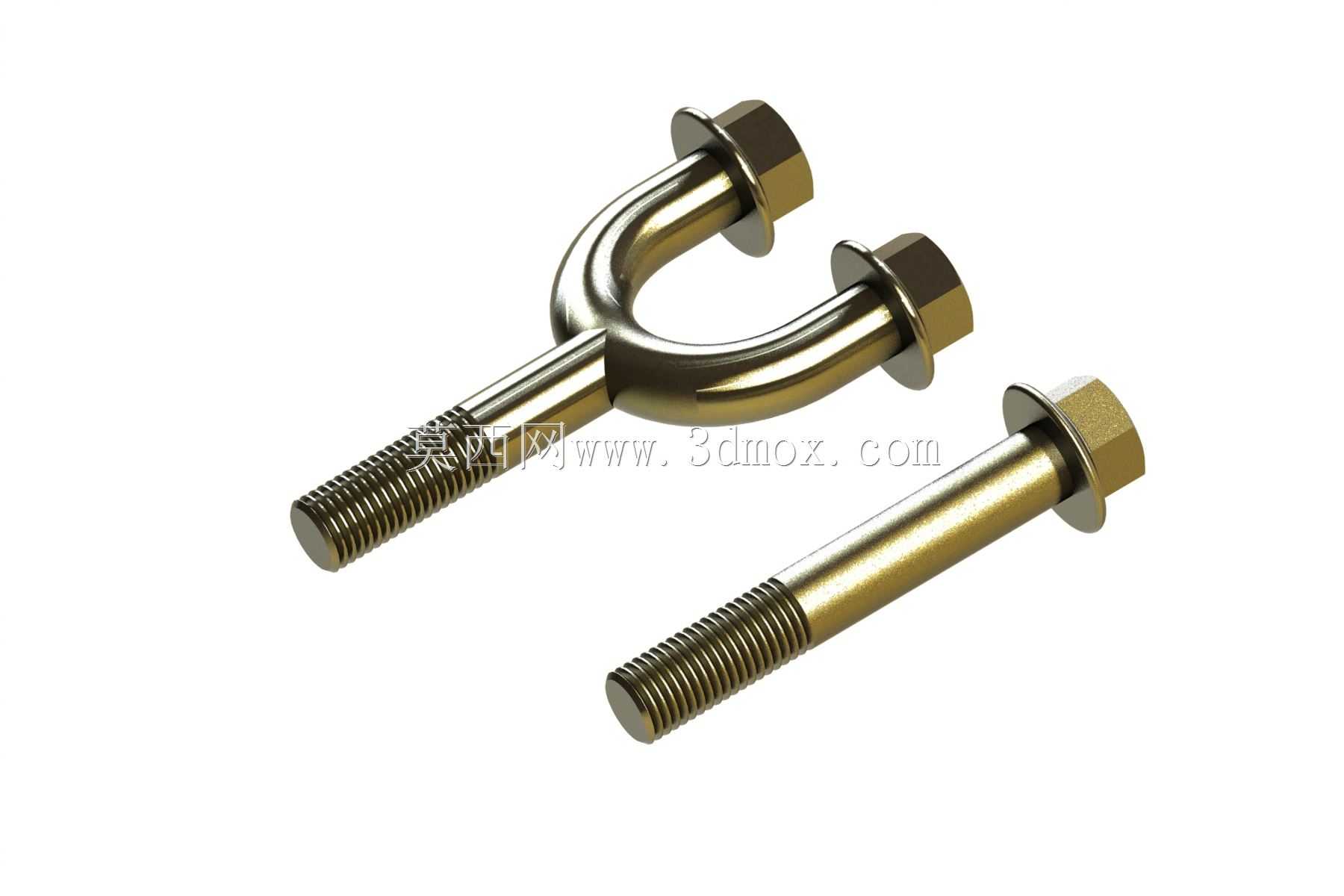

在户外管道架设、小型设备机架固定、轻型载具附属件挂载这类场景里，经常会遇到需要同时完成两个平行点位锁紧、且要规避单螺栓转动松脱风险的工况，常规单头螺栓搭配平垫的组合往往需要额外加装防松结构，不仅增加装配工序，在长期受振动载荷的环境下还容易出现预紧力衰减的问题。这款U型一体式双头带法兰螺栓的设计，正是针对这类特定工况做的结构优化，区别于传统分开装配的两个独立螺栓，它将两个带法兰的螺栓杆通过弧形过渡段连为一体，从根源上避免了单个螺栓受振自转的可能。

从实际装配逻辑来看，法兰面的集成设计省去了单独加装平垫的步骤，法兰盘下表面做了细微的环形压纹，在预紧过程中能增大与被连接件表面的静摩擦力，不需要额外加装防松垫圈就能达到不错的防松效果，适合用在户外光伏支架的线缆固定、农用小型机具的防护栏挂载、仓储货架的侧网连接这类中等载荷的连接场景。设计过程中，两个螺栓杆的同轴度公差控制在0.1mm以内，保证穿入安装孔时不会出现卡滞，弧形过渡段的曲率半径做了反复校核，既保证过渡位置没有应力集中的锐角，也不会因为弧段过大占用额外的安装空间，避免和周边的管线、结构件产生干涉。

尺寸边界上，螺栓杆的螺纹段长度按照常用的薄板叠装连接场景做了适配，能满足总厚度在15mm以内的多层板材锁紧需求，法兰盘的外径比螺纹大径大出6mm，足够覆盖常见的8mm直径安装孔的周边区域，压合时不会因为接触面过小压伤铝合金、工程塑料这类质地偏软的被连接件表面。两个螺栓杆的中心距按照通用的轻型挂载件安装孔位标准设定，能直接适配市面上多数标准化的支架连接耳片，不需要现场重新打孔调整。螺纹部分采用通用的公制粗牙螺纹，牙型角60度，和市面上常规的六角法兰螺母能完全适配，不需要定制专用的锁紧配件，现场装配时用普通的套筒扳手就能完成预紧操作，不需要特殊工装。

在结构强度层面，弧形过渡段的截面直径和螺栓杆的杆径保持一致，没有做缩径处理，避免在过渡位置出现强度薄弱点，经过受力仿真验证，在单侧螺栓承受8kN的轴向拉力时，过渡段的最大应力远低于常用碳素结构钢的屈服强度，不会出现断裂变形的问题。和分体式双螺栓固定方案相比，一体式的结构在装配时不需要逐个对准孔位，只要将其中一个杆穿入孔位，另一个杆会自动对准对应的安装孔，能有效提升现场装配的效率，尤其是在高空作业、操作空间受限的场景下，能减少操作人员的动作幅度，降低作业风险。另外，一体式的结构也避免了零散小零件在装配过程中掉落丢失的问题，在户外高空、流水线这类零件掉落不易捡拾的场景下，能减少不必要的配件损耗。

实际选型应用时，需要注意这款紧固件适合承受轴向的拉应力以及小幅的径向振动载荷，不适合用在需要承受大扭矩剪切力的重载连接场景，比如重型设备的主结构连接、大吨位载荷的吊装点位这类场景就不适用。安装过程中预紧力需要控制在对应材质螺栓的推荐扭矩范围内，避免因为过度预紧导致法兰面压溃被连接件，或者螺纹出现滑牙失效。和普通的U型管卡不同，这款紧固件的两个杆端都采用外螺纹搭配法兰螺母的锁紧形式，不是单端弯折的结构，双侧都能提供均匀的锁紧力，固定后两个点位的预紧力一致性更好，不会出现单侧锁紧力不足导致的连接件倾斜问题。在做三维建模过程中，螺纹部分采用简化的修饰螺纹特征做工程图标注，渲染展示时才会做详细的牙型建模，既能保证工程图的标注规范，也能满足效果展示的需求，法兰面和螺栓杆的衔接位置做了0.5mm的圆角过渡，避免热处理过程中出现应力集中开裂的问题，也能去除加工后的锐边，避免装配时划伤操作人员。
